Rails de serveur 2U à friction sans outil MS-FMR-2U-100
Référence MS-FMR-2U-100 · Glissières télescopiques pour baie
Compatible baies 19 pouces. Largeur du châssis de 436–439 mm. Longueur et positions des trous sur mesure.
Rails de serveur 2U à friction sans outil MS-FMR-2U-100
- Largeur du châssis
- 436–439 mm
- Hauteur du châssis
- 1U / 2U / 3U / 4U
- Marques de serveurs
- Dell / HP
- Capacité de charge
- 100 kg par paire
- Essai de charge statique de 24 heures en extension totale, châssis inclus
- Montage sur la baie
- Sans outil
- Personnalisation
- Longueur des rails et positions des trous de montage
- Structure coulissante
- À friction
- Compatibilité baie
- Baie 19 pouces
Le MS-FMR-2U-100 est un rail de serveur à friction (sans roulement à billes) sans outil, destiné aux baies 19 pouces standard et aux châssis de serveur 1U à 4U d’une largeur de 436–439 mm, avec une capacité de charge de 100 kg. La longueur des rails et la position des trous de montage sont personnalisées selon le plan de votre châssis.
Spécifications techniques
Résumé du produit
Les rails de serveur à friction (sans roulement à billes) MetrixSlide MS-FMR-2U-100 sont conçus pour les baies 19 pouces standard et les châssis de serveur 1U à 4U d’une largeur de 436–439 mm. Ils s’installent sans outil, supportent 100 kg et sont fournis avec une longueur et des positions de trous de montage personnalisées. Lors de l’essai de charge statique en usine, une paire de rails a supporté une charge totale de 100 kg, châssis compris, en extension totale pendant 24 heures, sans désolidarisation ni blocage et en restant fonctionnelle. Les rails testés mesuraient 880 mm de long et le châssis 438 mm de large. Ce résultat s’applique à cette configuration ; toute modification de la longueur des rails ou des détails de montage est examinée en fonction de la charge prévue.
Détails du produit
Conçus autour des dimensions de votre châssis
Commencez par la profondeur, la largeur et la hauteur de votre châssis, ainsi que le poids total de l'équipement. MetrixSlide choisit la longueur du rail et la configuration de réglage des équerres de fixation, puis adapte les positions des trous de montage à votre plan.

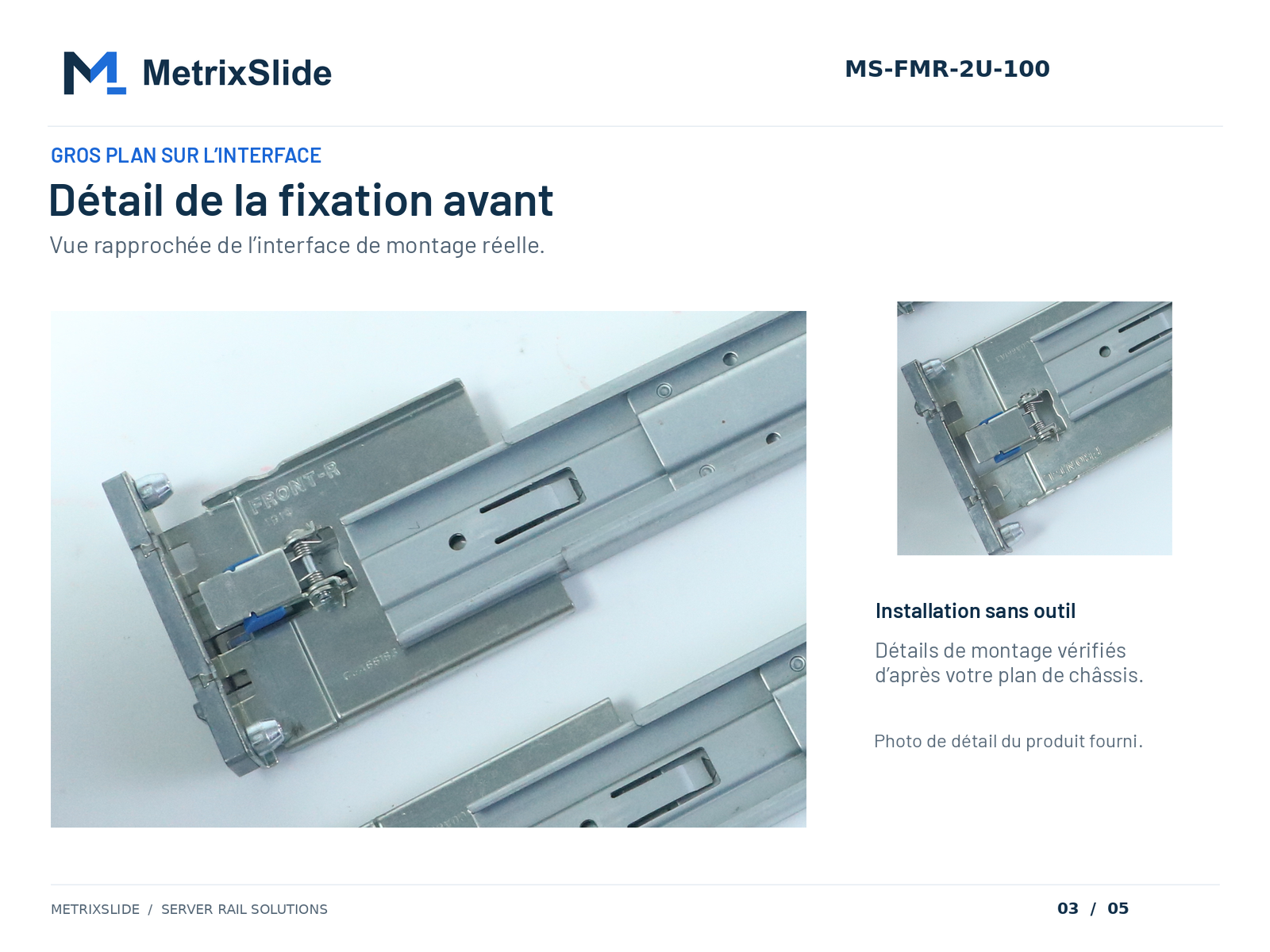

Montage avant sans outil
Les rails s'installent sans outil. Les détails d'interface côté baie et côté châssis sont vérifiés d'après le plan de votre châssis.

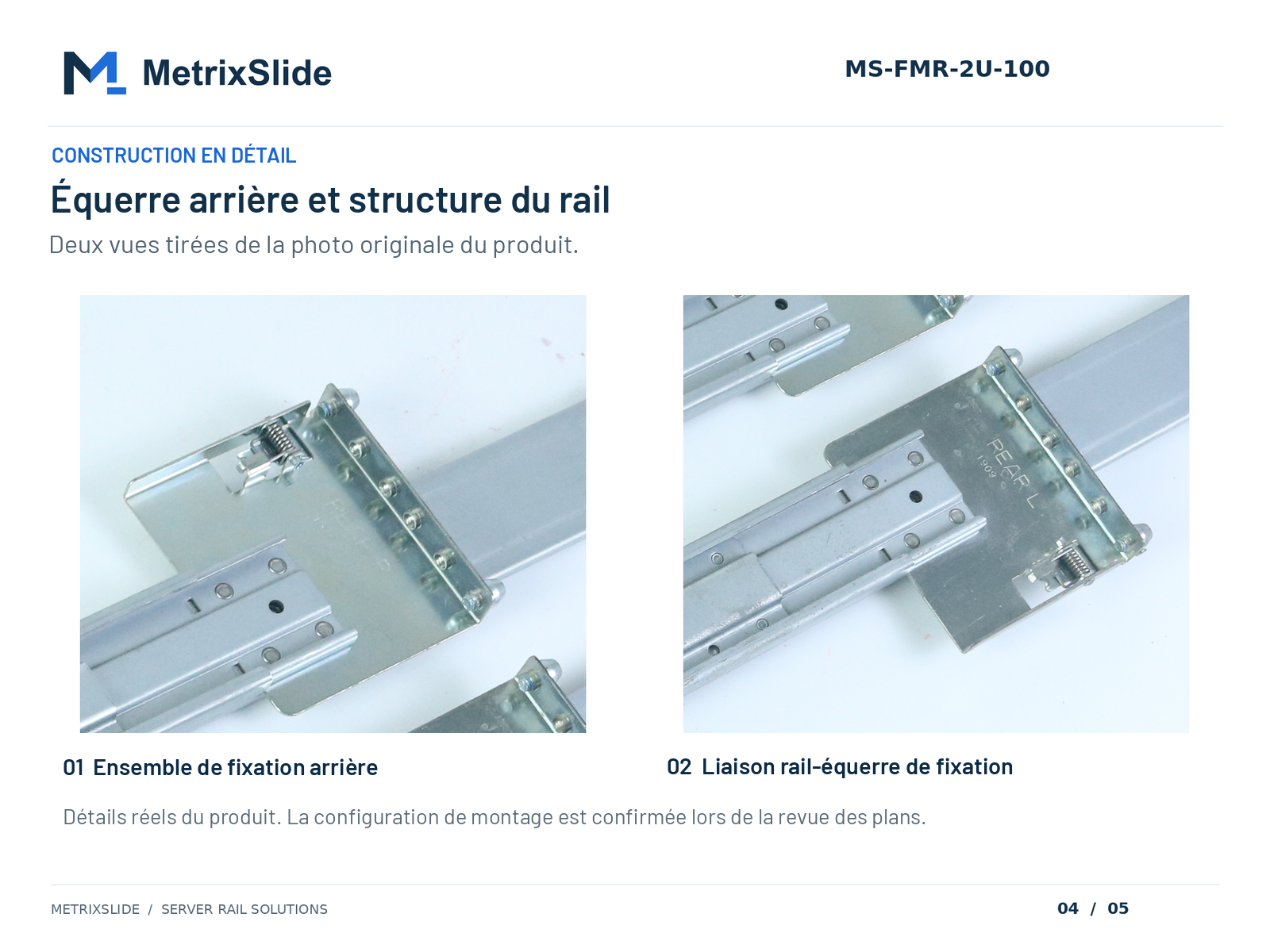

Équerre de fixation arrière et structure du rail
L'ensemble de montage arrière et la liaison entre le rail et l'équerre de fixation, photographiés sur le produit réel. La configuration de montage est confirmée lors de la revue des plans.

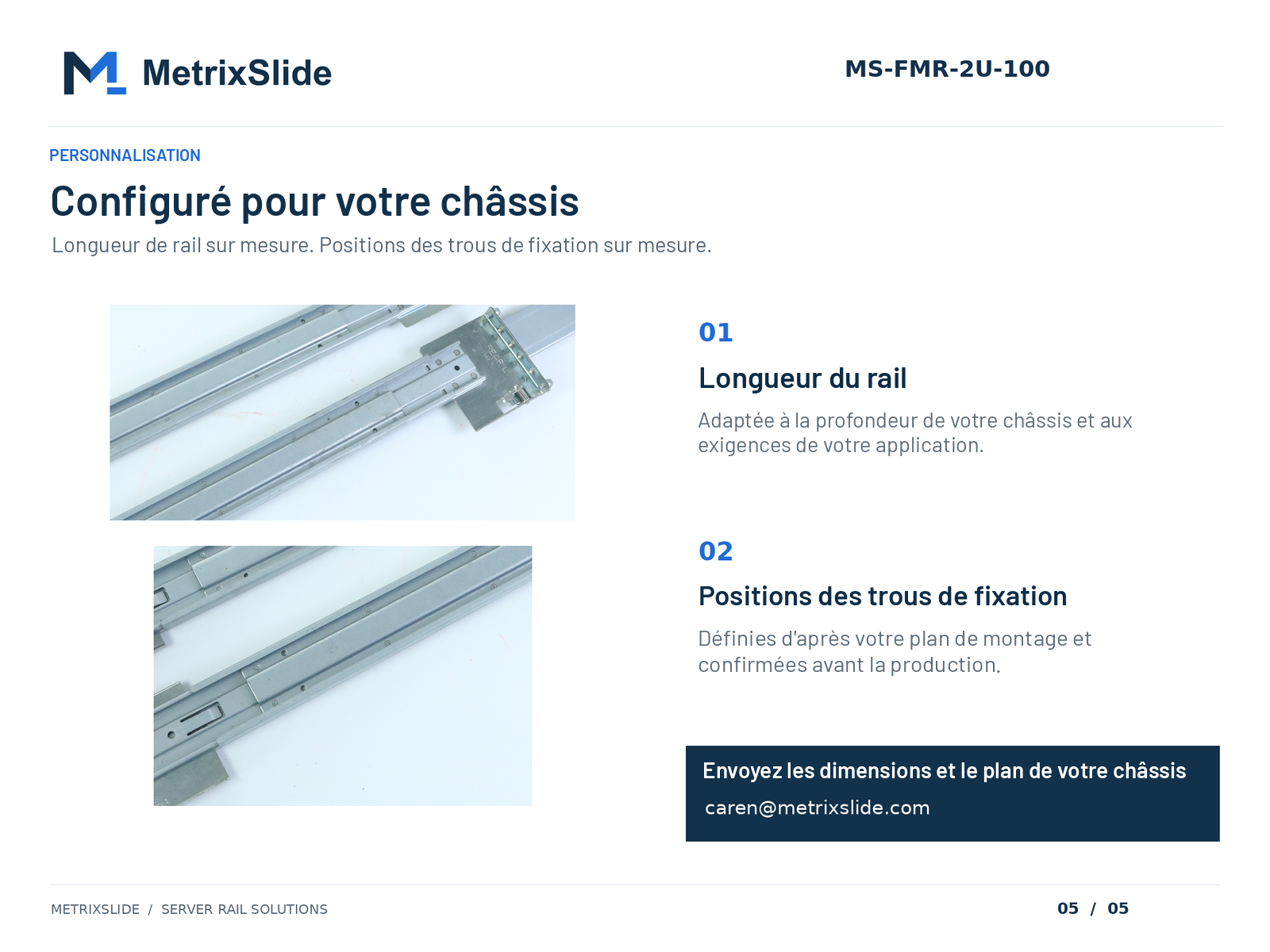

Longueur et positions des trous sur mesure
Une fois la configuration de base des rails choisie, nous pouvons adapter sur mesure la longueur du rail et les positions des trous de montage à votre châssis. Les dimensions et les détails de montage proposés sont étudiés au stade du plan, puis suivis d'une validation sur échantillons avant la production.
Si une demande modifie la structure du rail ou l'architecture de montage, nous l'évaluons comme une exigence d'ingénierie distincte.
Obtenir une recommandation de rail
Envoyez ces informations pour commencer. Si vous avez une exigence particulière d'installation ou d'accès de maintenance, joignez-la à votre demande.
- Longueur (profondeur), largeur et hauteur en U du châssis
- Poids total de l'équipement, châssis compris
- Plan des trous de montage, modèle CAD 3D ou photos, si disponibles
- Quantité d'échantillons et quantité de commande prévue
Photo du produit
Photo en studio de la paire de rails réelle, sans retouche du produit.
Issu d’une commande de production
Paires de rails d’une commande de production, en bacs de manutention avant emballage.

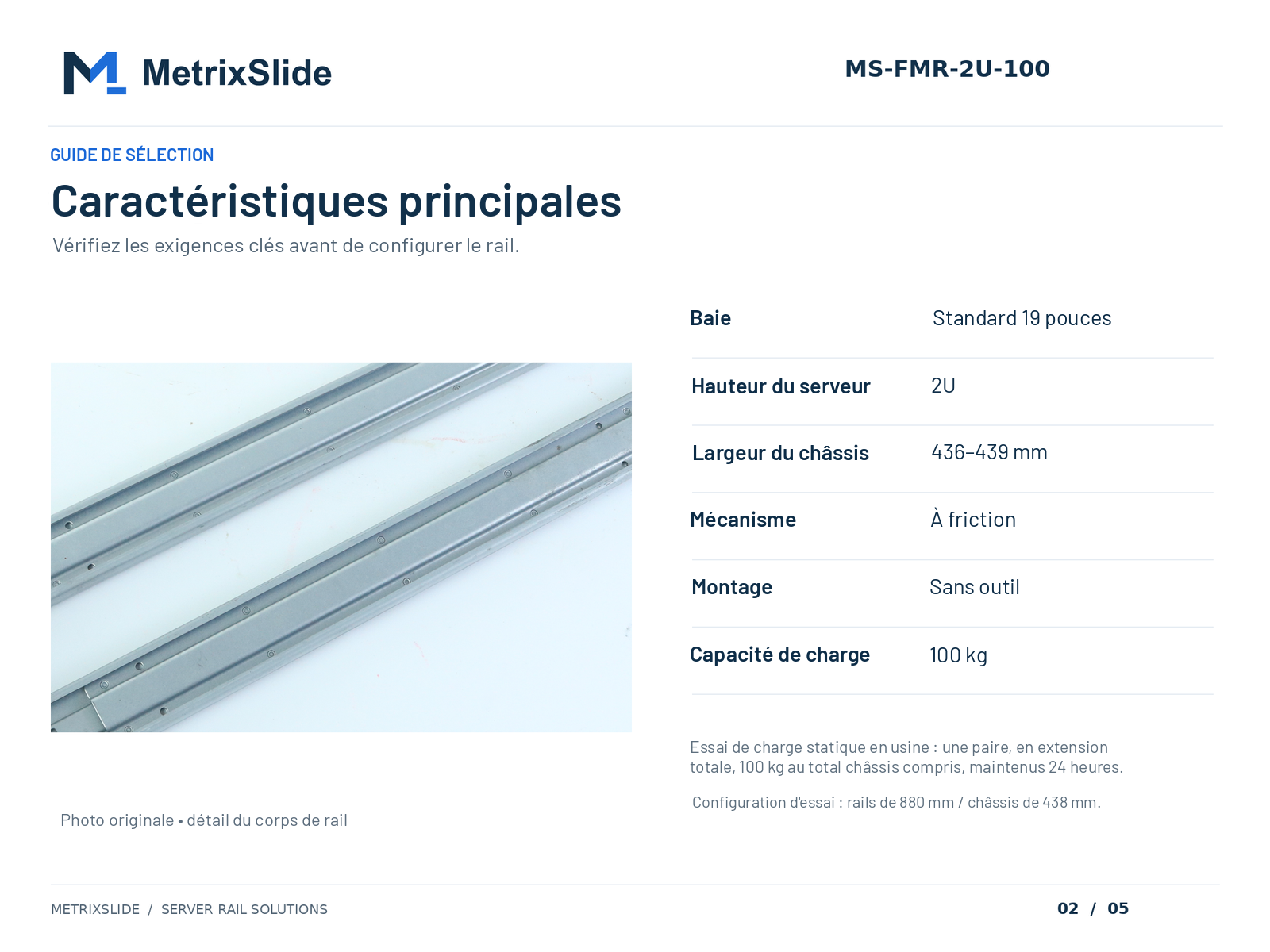

Caractéristiques principales
Capacité de charge de 100 kg
Lors de l'essai de charge statique en usine, une paire de rails a supporté une charge totale de 100 kg, châssis compris, en extension totale pendant 24 heures.
Pour les châssis 1U à 4U d’une largeur de 436–439 mm
Conçu pour les châssis de serveur 1U à 4U installés dans des baies 19 pouces standard. La profondeur du châssis et les détails de montage sont vérifiés à partir de votre plan.
Installation sans outil
Les rails s'installent sans outil. Les interfaces côté baie et côté châssis sont confirmées lors de la revue des plans.
Mécanisme de coulissement à friction
Une glissière à friction, et non une glissière à billes.
Longueur et positions des trous sur mesure
Une fois la configuration de base choisie, la longueur des rails et les positions des trous de montage sont adaptées à votre châssis, puis confirmées par la revue des plans et la validation sur échantillons.
Applications idéales
- Serveurs d’entreprise 1U–4U
- Systèmes de stockage en baie
- Équipements de télécommunication
- Ordinateurs industriels
- Systèmes d’informatique en périphérie
- Baies de centre de données
Applications
- Serveurs d’entreprise
- Systèmes de stockage en baie
- Équipements de télécommunication
- Équipements réseau
- Ordinateurs industriels
- Systèmes d’informatique en périphérie
- Baies de centre de données
- Équipements en baie sur mesure
Options sur mesure & OEM
- Longueur du rail
- Positions des trous de montage
- Position des équerres de fixation, adaptée à votre baie
- Marquage sous marque propre et emballage personnalisé
- Les modifications structurelles sont étudiées comme une exigence d'ingénierie distincte
Contenu de l’emballage
- 1 paire de rails de serveur MS-FMR-2U-100
- Accessoires de montage convenus pour le projet
FAQ
S’agit-il d’une glissière à billes ?
Non. Ce modèle utilise un mécanisme de coulissement à friction.
Quelle est la capacité de charge et comment a-t-elle été testée ?
100 kg. Lors de l'essai de charge statique en usine, une paire de rails a supporté une charge totale de 100 kg, châssis compris, en extension totale pendant 24 heures. Les rails testés mesuraient 880 mm de long, avec un châssis de 438 mm de large. Il s'agit d'un essai interne, et non d'une certification par un organisme tiers.
À quel châssis ce modèle est-il destiné ?
Châssis de serveur 1U à 4U d’une largeur de 436–439 mm dans des baies 19 pouces standard. Communiquez-nous la profondeur du châssis et les détails de montage afin que nous puissions confirmer la configuration des rails.
La longueur des rails et les trous de montage peuvent-ils être personnalisés ?
Oui. Les deux peuvent être adaptés à l'application, les dimensions finales étant confirmées par la revue des plans.
Pouvez-vous fournir une autre longueur de rail ?
Oui. Nous étudions ensemble la longueur requise, les détails de montage et le poids de l'équipement, puis nous confirmons le plan et la configuration des échantillons.
Quels sont la quantité minimale de commande (MOQ) et le délai de livraison des échantillons ?
Les quantités d'échantillons et de commande sont convenues dans le cadre du projet. Pour une version sur mesure, les paires d'échantillons sont généralement prêtes 15 à 20 jours après l'approbation du plan. Les échantillons font l'objet d'un devis établi avec le projet.
Vérifier la compatibilité avec votre châssis
Envoyez la profondeur, la largeur et la hauteur en U du châssis, le poids total de l'équipement, châssis compris, ainsi qu'un plan de montage, un fichier CAD ou des photos nettes. Nous vous répondons sous 24 heures avec une recommandation de rail.
MS-FMR-2U-100 : rapport d’essai de charge
Essai de charge statique en extension totale, 24 heures, réalisé par le service contrôle qualité de notre usine. Essai interne, et non certification par un tiers.
| Charge d’essai | 100 kg au centre du châssis, poids du châssis compris |
|---|---|
| Position des rails | Extension totale |
| Durée | 24 heures |
| Longueur de rail testée | 880 mm |
| Échantillon | 1 paire, échantillon module (présérie) |
| Résultat | Conforme : aucun décrochage, aucun blocage, toutes les fonctions conservées |
Télécharger la synthèse d’essai (PDF) Tous les rapports d’essai et certificats
Votre fabricant OEM / ODM de rails de serveur
MetrixSlide conçoit et fabrique des systèmes de rails de serveur pour charges élevées destinés aux infrastructures IA, aux serveurs GPU, aux plateformes à refroidissement liquide et aux centres de données d’entreprise, en accompagnant ses clients du développement des prototypes à la production en série.
- Plus de 3 000 000 de kits de rails produits chaque année
- Emboutissage, profilage à froid & outillage en interne
- Assistance technique pour des charges de 40–180 kg
- Système de management de la qualité ISO 9001
- OEM / ODM : marque propre & développement sur mesure
- Exportation & assistance aux projets à l’échelle mondiale
Du premier échange aux rails installés en huit étapes
Le processus est identique pour un kit standard ou un rail entièrement sur mesure : vous nous transmettez les données, nous vous envoyons les plans, les échantillons permettent de valider l’ajustement, puis nous fabriquons la commande complète et vous assistons lors de l’installation.
- 01
Échange sur vos exigences
Application, type de serveur, quantités et calendrier. Un ingénieur participe dès le premier échange.
- 02
Envoi des paramètres du châssis & de la baie
Plan ou modèle du châssis, largeur et profondeur, caractéristiques de fixation, distance entre les montants avant et arrière de la baie et charge.
- 03
Fourniture d’un modèle 2D / 3D
Une proposition de rails adaptés sous 24 heures, suivie de plans 2D ou d’un modèle 3D pour validation.
- 04
Commande d’échantillons
Généralement 10 à 100 paires, en quantité suffisante pour tester l’ajustement et le fonctionnement sur des châssis et des baies réels.
- 05
Préparation de l’outillage et production des échantillons
Les outils d’emboutissage sur mesure sont fabriqués en interne, puis les échantillons sont produits, contrôlés et expédiés.
- 06
Validation et commande complète
Vous vérifiez l’ajustement physique et la charge, puis la conception est figée et la commande de production est confirmée.
- 07
Production en série et livraison
Production de la quantité totale sous contrôle ISO 9001, conditionnement pour l’exportation et expédition par voie maritime ou aérienne.
- 08
Installation avec notre assistance
Conseils d’installation et assistance après-vente assurés par l’usine pour chaque kit livré.
