MS-FMR-2U-100 Werkzeuglose 2-HE-Server-Gleitschienen (ohne Kugellager)
Art.-Nr. MS-FMR-2U-100 · Teleskop-Rackschienen
Passend für 19-Zoll-Racks. Gehäusebreite 436–439 mm. Kundenspezifische Länge und Lochpositionen.
MS-FMR-2U-100 Werkzeuglose 2-HE-Server-Gleitschienen (ohne Kugellager)
- Gehäusebreite
- 436–439 mm
- Gehäusehöhe
- 1U / 2U / 3U / 4U
- Servermarken
- Dell / HP
- Tragfähigkeit
- 100 kg pro Paar
- 24-stündige statische Belastungsprüfung bei Vollauszug, einschließlich Gehäuse
- Rackseitige Montage
- Werkzeuglos
- Kundenspezifische Anpassung
- Schienenlänge und Positionen der Befestigungslöcher
- Auszugsmechanismus
- Gleitschiene (ohne Kugellager)
- Rackkompatibilität
- 19-Zoll-Rack
Die MS-FMR-2U-100 ist eine werkzeuglose Gleitschiene (ohne Kugellager) für Standard-19-Zoll-Racks und 1-HE- bis 4-HE-Servergehäuse mit einer Breite von 436–439 mm und einer Tragfähigkeit von 100 kg. Schienenlänge und Positionen der Montagebohrungen werden kundenspezifisch an Ihre Gehäusezeichnung angepasst.

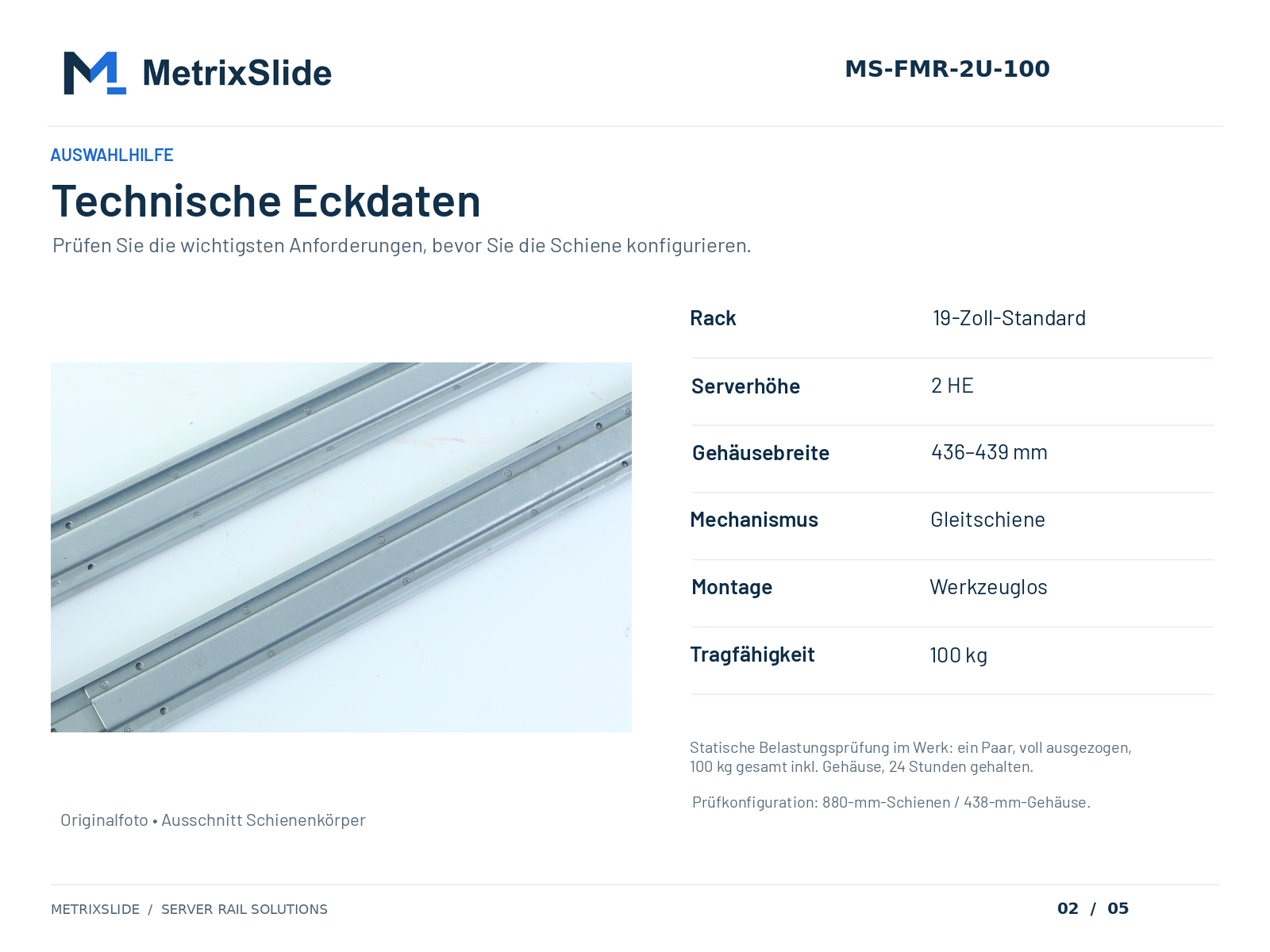

Technische Daten
Produktübersicht
Die MetrixSlide-Gleitschienen (ohne Kugellager) MS-FMR-2U-100 sind für Standard-19-Zoll-Racks und 1-HE- bis 4-HE-Servergehäuse mit einer Breite von 436–439 mm ausgelegt. Sie werden werkzeuglos montiert, haben eine Tragfähigkeit von 100 kg und werden mit kundenspezifischen Schienenlängen und Positionen der Montagebohrungen geliefert. Bei der werkseitigen statischen Belastungsprüfung trug ein Schienenpaar 24 Stunden lang im Vollauszug eine Gesamtlast von 100 kg einschließlich des Gehäuses, ohne sich zu lösen oder zu verklemmen und bei weiterhin gegebener Funktionsfähigkeit. Die geprüften Schienen waren 880 mm lang, das Gehäuse war 438 mm breit. Das Ergebnis gilt für diese Konfiguration. Änderungen an der Schienenlänge oder den Montagedetails werden hinsichtlich der vorgesehenen Last geprüft.
Produktdetails
Ausgelegt nach Ihren Gehäusemaßen
Beginnen Sie mit Gehäusetiefe, Gehäusebreite, Gehäusehöhe und dem Gesamtgewicht des Geräts. MetrixSlide wählt die Schienenlänge und die Verstellkonfiguration der Montagewinkel aus und stimmt anschließend die Positionen der Befestigungslöcher auf Ihre Zeichnung ab.

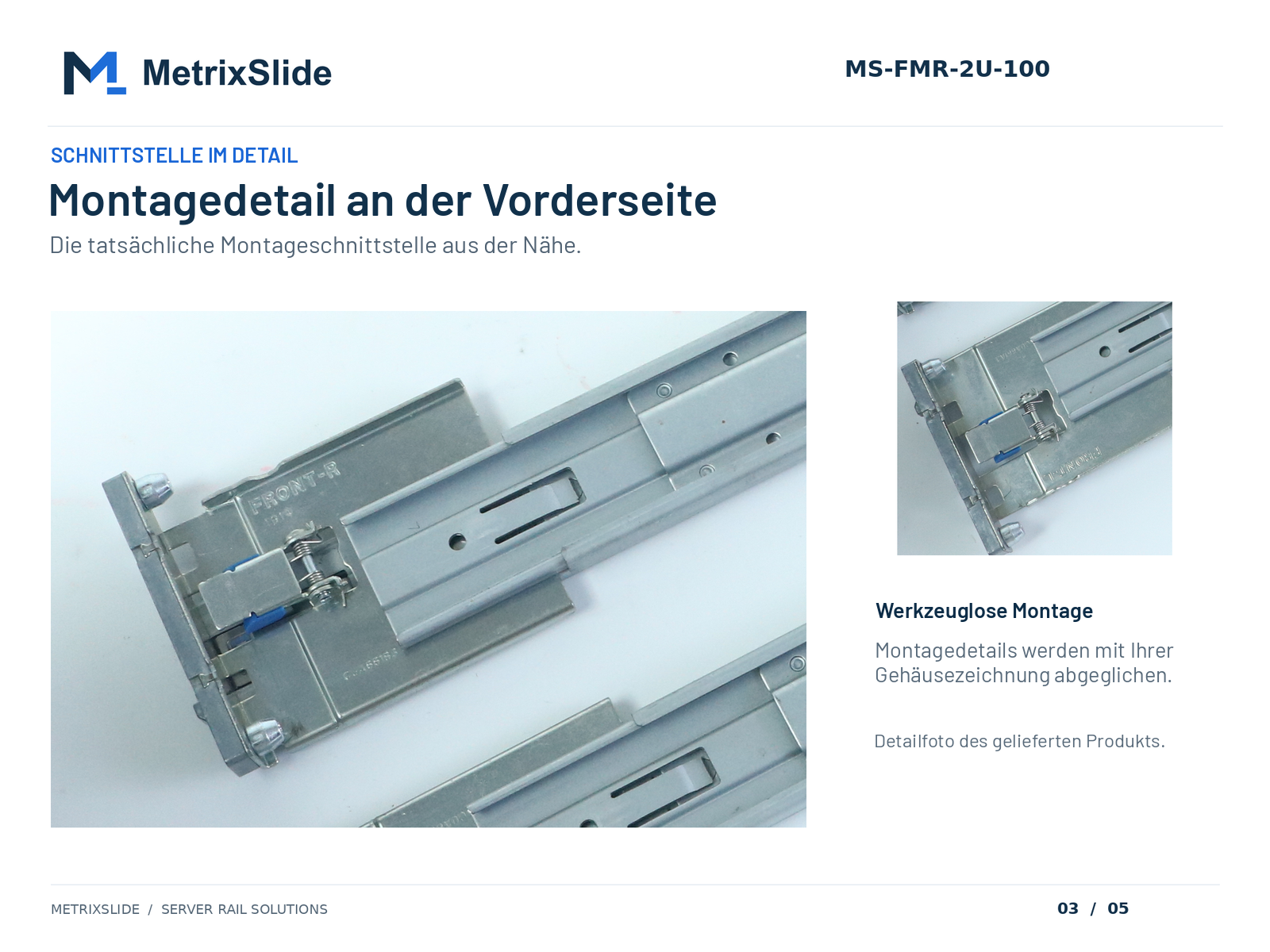

Werkzeuglose Montage am vorderen Ende
Die Schienen werden ohne Werkzeug montiert. Die rack- und gehäuseseitigen Schnittstellendetails werden anhand Ihrer Gehäusezeichnung geprüft.

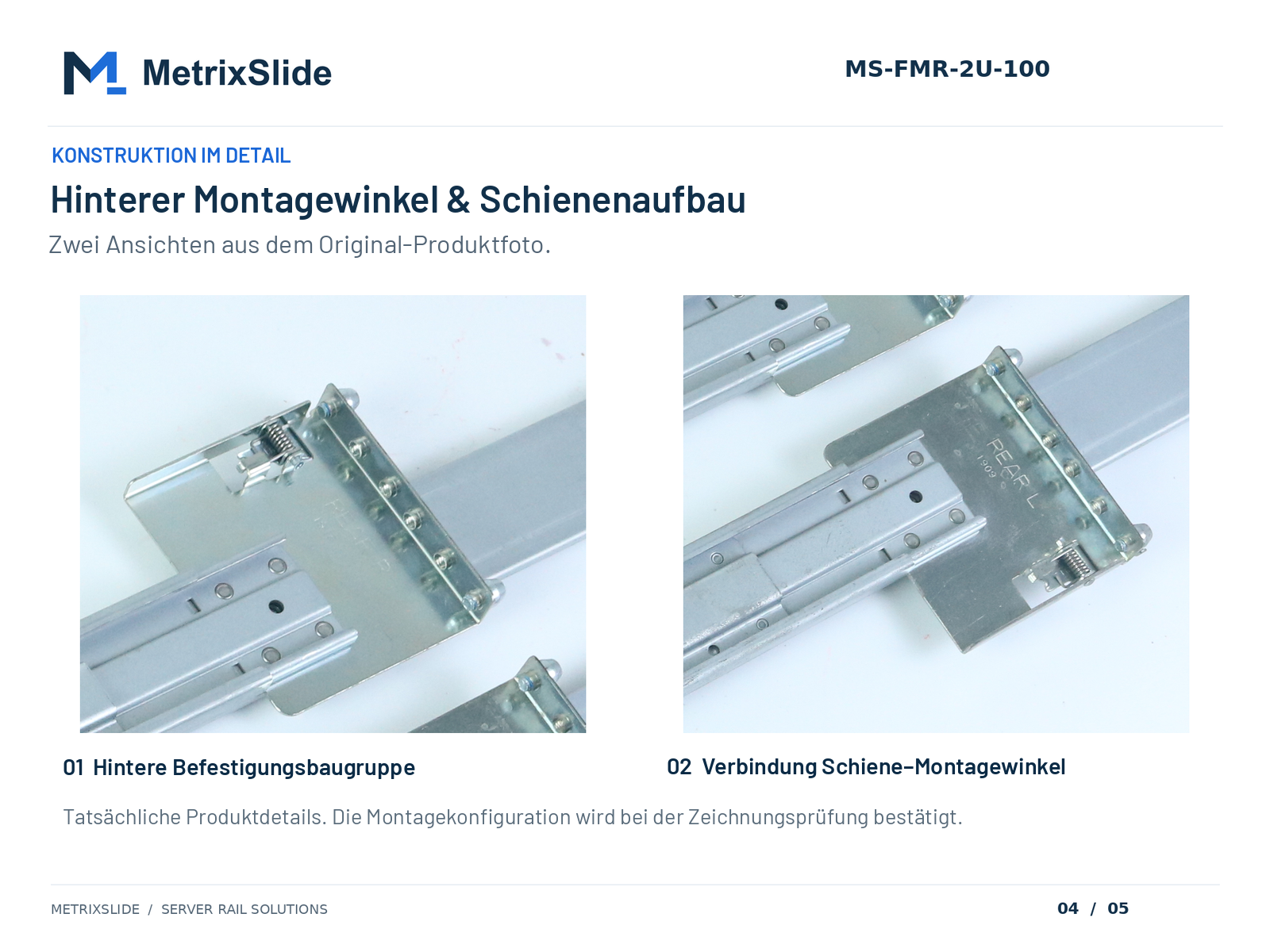

Hinterer Montagewinkel und Schienenaufbau
Die hintere Montagebaugruppe und die Verbindung zwischen Schiene und Montagewinkel, fotografiert am tatsächlichen Produkt. Die Montagekonfiguration wird bei der Zeichnungsprüfung bestätigt.

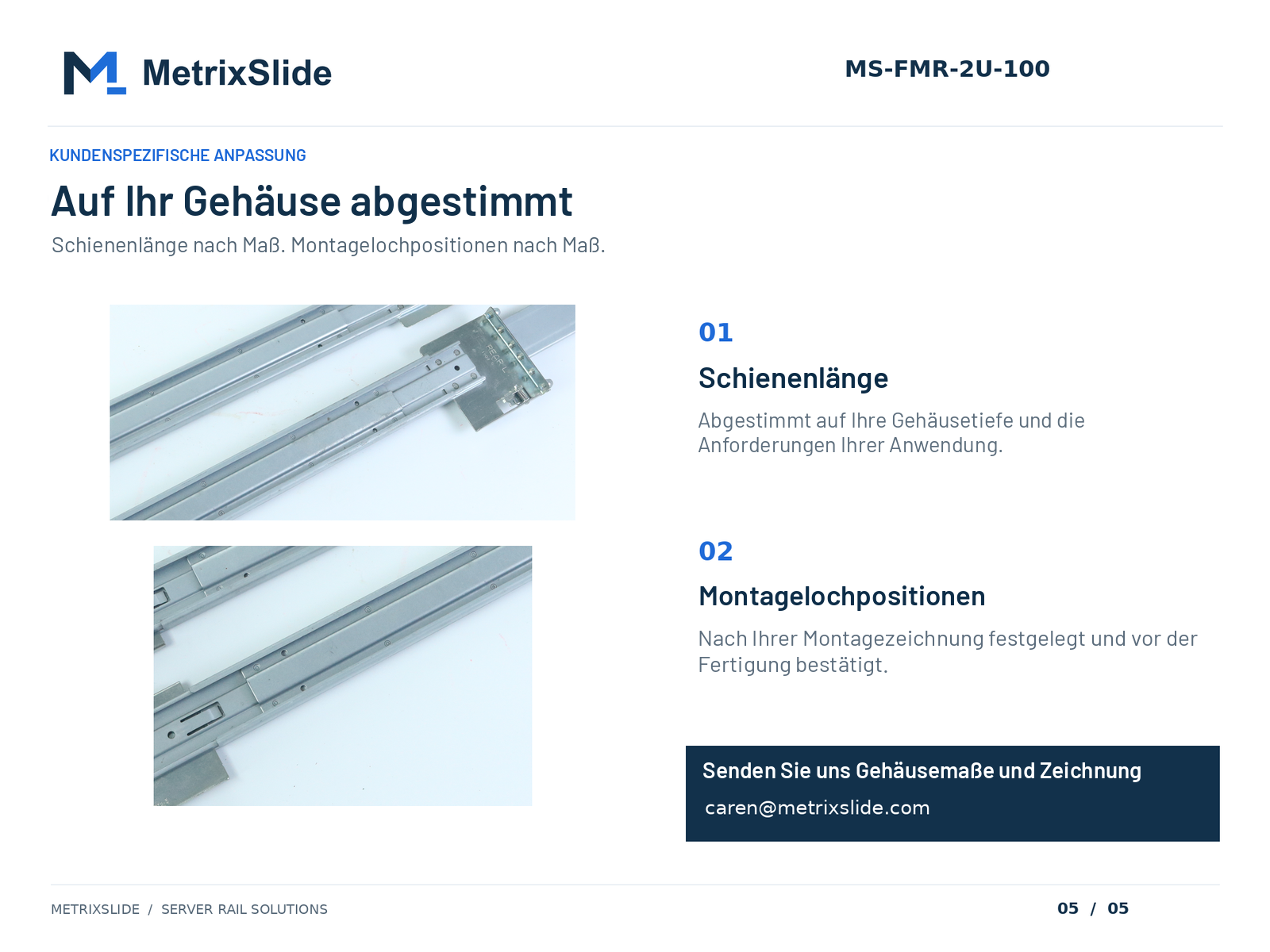

Kundenspezifische Länge und Lochpositionen
Nach Auswahl der Grundkonfiguration der Schiene können wir Schienenlänge und Positionen der Befestigungslöcher an Ihr Gehäuse anpassen. Die vorgeschlagenen Maße und Montagedetails werden in der Zeichnungsphase geprüft; vor der Fertigung folgt die Mustervalidierung.
Wenn eine Anfrage den Schienenaufbau oder das Montagekonzept verändert, bewerten wir sie als gesonderte technische Anforderung.
Schienenempfehlung erhalten
Senden Sie uns zum Einstieg diese Angaben. Wenn Sie besondere Anforderungen an Montage oder Wartungszugang haben, nennen Sie diese in Ihrer Anfrage.
- Gehäuselänge (Tiefe), Gehäusebreite und Bauhöhe in HE
- Gesamtgewicht des Geräts einschließlich Gehäuse
- Zeichnung der Befestigungslöcher, 3D-CAD-Daten oder Fotos, sofern vorhanden
- Mustermenge und voraussichtliche Bestellmenge
Produktfoto
Studioaufnahme des tatsächlichen Schienenpaars, ohne Retusche am Produkt.
Aus einem Fertigungsauftrag
Schienenpaare aus einem Fertigungsauftrag, in Transportbehältern vor dem Verpacken.
Hauptmerkmale
100 kg Tragfähigkeit
In der werkseigenen statischen Belastungsprüfung hielt ein Schienenpaar eine Gesamtlast von 100 kg einschließlich Gehäuse bei Vollauszug über 24 Stunden.
Für 1-HE- bis 4-HE-Gehäuse mit 436–439 mm Breite
Ausgelegt für 1-HE- bis 4-HE-Servergehäuse in Standard-19-Zoll-Racks. Gehäusetiefe und Montagedetails werden anhand Ihrer Zeichnung geprüft.
Werkzeuglose Montage
Die Schienen werden ohne Werkzeug montiert. Die rack- und gehäuseseitigen Schnittstellen werden bei der Zeichnungsprüfung bestätigt.
Gleitführung (ohne Kugellager)
Eine Gleitschiene, keine kugelgelagerte Teleskopschiene.
Kundenspezifische Länge und Lochpositionen
Nach Auswahl der Grundkonfiguration werden Schienenlänge und Positionen der Befestigungslöcher auf Ihr Gehäuse abgestimmt und durch Zeichnungsprüfung und Mustervalidierung bestätigt.
Geeignet für
- Enterprise-Server mit 1–4 HE
- Rack-Speichersysteme
- Telekommunikationsgeräte
- Industriecomputer
- Edge-Computing-Systeme
- Rechenzentrums-Serverschränke
Anwendungen
- Enterprise-Server
- Rack-Speichersysteme
- Telekommunikationsgeräte
- Netzwerk-Appliances
- Industriecomputer
- Edge-Computing-Systeme
- Rechenzentrums-Serverschränke
- Kundenspezifische Rack-Geräte
Kundenspezifische & OEM-Optionen
- Schienenlänge
- Positionen der Befestigungslöcher
- Position der Montagewinkel, passend zu Ihrem Rack
- Kennzeichnung und Verpackung als Eigenmarke
- Konstruktive Änderungen werden als gesonderte technische Anforderung geprüft
Packungsinhalt
- 1 Paar MS-FMR-2U-100-Serverschienen
- Montagezubehör wie für das Projekt vereinbart
FAQ
Ist dies eine kugelgelagerte Teleskopschiene?
Nein. Dieses Modell arbeitet mit einer Gleitführung (ohne Kugellager).
Wie hoch ist die Tragfähigkeit, und wie wurde sie geprüft?
100 kg. In der werkseigenen statischen Belastungsprüfung hielt ein Schienenpaar eine Gesamtlast von 100 kg einschließlich Gehäuse bei Vollauszug über 24 Stunden. Die geprüften Schienen waren 880 mm lang, das Gehäuse 438 mm breit. Es handelt sich um eine interne Prüfung, nicht um eine Zertifizierung durch Dritte.
Für welches Gehäuse ist dieses Modell vorgesehen?
Für 1-HE- bis 4-HE-Servergehäuse mit 436–439 mm Breite in Standard-19-Zoll-Racks. Teilen Sie uns Gehäusetiefe und Montagedetails mit, damit wir die Schienenkonfiguration bestätigen können.
Können Schienenlänge und Befestigungslöcher angepasst werden?
Ja. Beides kann an die Anwendung angepasst werden; die endgültigen Maße werden durch die Zeichnungsprüfung bestätigt.
Können Sie eine andere Schienenlänge liefern?
Ja. Wir prüfen die erforderliche Länge, die Montagedetails und das Gerätegewicht gemeinsam und bestätigen anschließend die Zeichnung und die Musterkonfiguration.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.
Passung für Ihr Gehäuse prüfen
Senden Sie uns Gehäusetiefe, Gehäusebreite und Bauhöhe in HE, das Gesamtgewicht des Geräts einschließlich Gehäuse sowie eine Montagezeichnung, eine CAD-Datei oder aussagekräftige Fotos. Sie erhalten innerhalb von 24 Stunden eine Schienenempfehlung.
MS-FMR-2U-100: Protokoll der Belastungsprüfung
Statische Belastungsprüfung im Vollauszug, 24 Stunden, durchgeführt von der Qualitätsprüfung unseres Fertigungswerks. Werksinterne Prüfung, keine Zertifizierung durch Dritte.
| Prüflast | 100 kg im Mittelpunkt des Gehäuses, einschließlich Gehäusegewicht |
|---|---|
| Schienenposition | Vollauszug |
| Dauer | 24 Stunden |
| Geprüfte Schienenlänge | 880 mm |
| Muster | 1 Paar, Modulmuster (Vorserie) |
| Ergebnis | Bestanden: kein Lösen, kein Klemmen, alle Funktionen erhalten |
Prüfzusammenfassung herunterladen (PDF) Alle Prüfberichte und Zeugnisse
Ihr OEM-/ODM-Hersteller für Serverschienen
MetrixSlide entwickelt und fertigt hoch belastbare Serverschienensysteme für KI-Infrastruktur, GPU-Server, flüssigkeitsgekühlte Plattformen und Unternehmensrechenzentren – von der Prototypenentwicklung bis zur Serienfertigung.
- 3.000.000+ Schienensätze pro Jahr gefertigt
- Eigene Fertigung für Stanzen, Rollformen & Werkzeugbau
- 40–180 kg technische Unterstützung zur Lastauslegung
- Qualitätsmanagementsystem nach ISO 9001
- OEM / ODM Private Label & kundenspezifische Entwicklung
- Weltweite Export- & Projektunterstützung
Vom Erstgespräch bis zu den montierten Serverschienen in acht Schritten
Der Ablauf ist bei einem Standard-Schienenkit und einer vollständig kundenspezifischen Serverschiene gleich: Sie übermitteln die Daten, wir liefern die Zeichnungen, Muster bestätigen die Passform, anschließend fertigen wir den Gesamtauftrag und unterstützen Sie bei der Montage.
- 01
Anforderungen besprechen
Anwendung, Servertyp, Mengen und Zeitplan. Ein Ingenieur nimmt am Erstgespräch teil.
- 02
Gehäuse- & Rackdaten senden
Gehäusezeichnung oder -modell, Breite und Tiefe, Befestigungsmerkmale, Holmabstand und Last.
- 03
Wir liefern ein 2D-/3D-Modell
Innerhalb von 24 Stunden erhalten Sie einen Vorschlag für die passende Serverschiene, anschließend 2D-Zeichnungen oder ein 3D-Modell zur Prüfung.
- 04
Sie bestellen Muster
In der Regel 10–100 Paare – ausreichend, um Passform und Funktion an realen Gehäusen und Racks zu prüfen.
- 05
Wir fertigen die Werkzeuge und produzieren Muster
Kundenspezifische Stanzwerkzeuge werden im eigenen Werk gefertigt. Anschließend werden die Muster produziert, geprüft und an Sie versandt.
- 06
Sie validieren und erteilen den Gesamtauftrag
Nach der physischen Pass- und Belastungsprüfung bei Ihnen wird die Konstruktion festgeschrieben und der Produktionsauftrag bestätigt.
- 07
Serienfertigung und Lieferung
Fertigung der Gesamtmenge unter Qualitätslenkung nach ISO 9001, Exportverpackung und Versand per See- oder Luftfracht.
- 08
Montage mit unserer Unterstützung
Montageberatung und Kundendienst direkt vom Werk für jedes gelieferte Schienenkit.
