Kundenspezifische Serverschienen für hohe Lasten in KI-, GPU- & flüssigkeitsgekühlter Infrastruktur

Ja. Wir fertigen Serverschienen für Gehäuse von 1 HE bis 10 HE in 19-Zoll-Racks, darunter eine Schwerlast-Schienenplattform mit einer Nenntragfähigkeit von bis zu 180 kg pro Paar. Bei einem neuen Projekt prüfen unsere Ingenieure zunächst, ob sich eine vorhandene Plattform an Ihr Gehäuse anpassen lässt; andernfalls schlagen wir eine kundenspezifische Konstruktion vor.

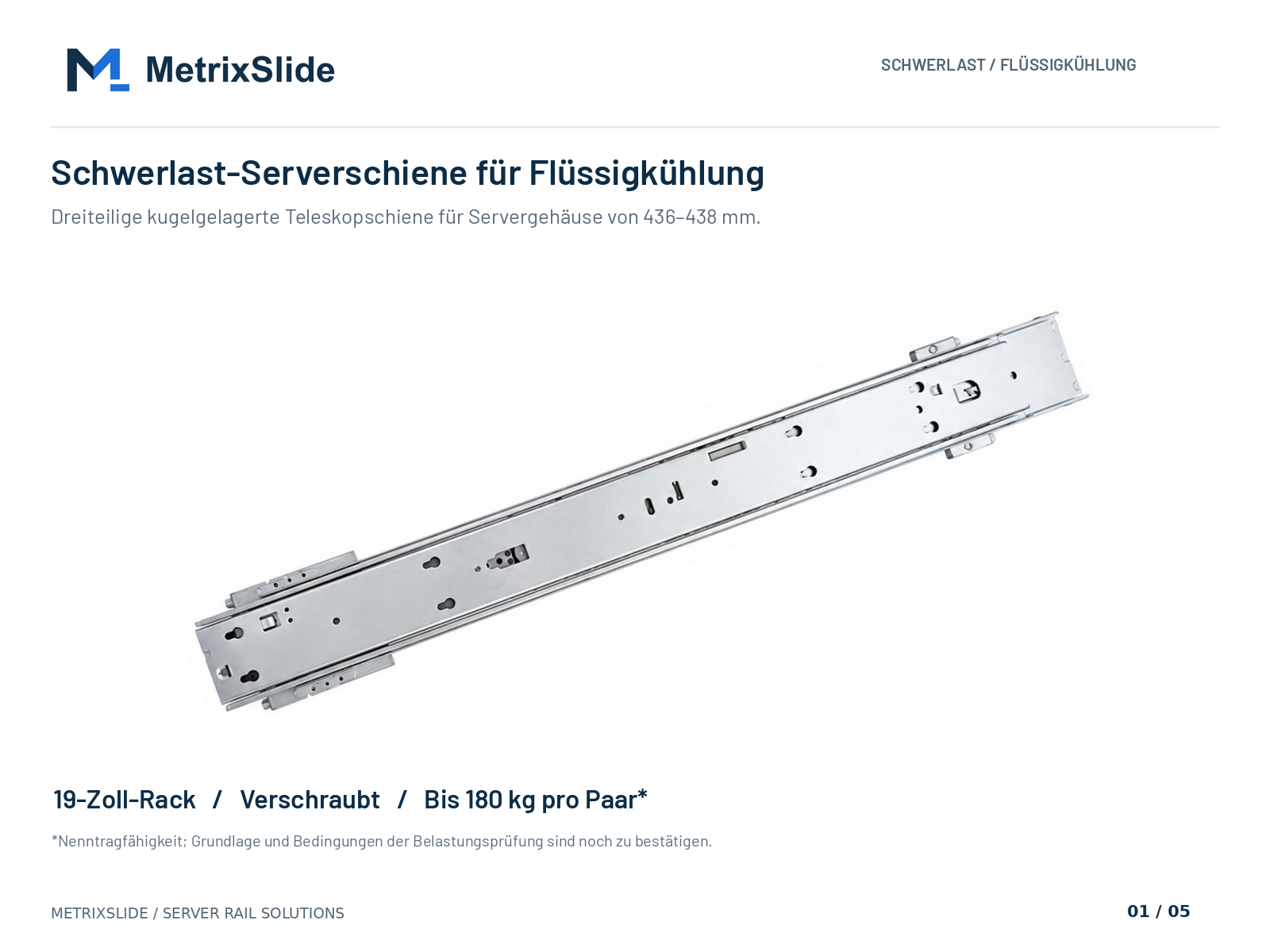

Unsere schwerste Plattform hat eine Nenntragfähigkeit von bis zu 180 kg pro Paar; ein formeller Prüfbericht für diese Last liegt noch nicht vor. In der werksinternen statischen Belastungsprüfung hielt ein Paar MS-FMR-2U-100-Schienen 100 kg bei Vollauszug über 24 Stunden. Eine Lastangabe ist nur zusammen mit ihren Bedingungen aussagekräftig; deshalb bestätigen wir die Reserve für Ihre Betriebslast in der technischen Bewertung anhand des tatsächlichen Gewichts und der Tiefe Ihres Gehäuses.

Wir können auf Grundlage Ihrer Anforderungen beginnen. Fertige CAD-Daten sind nicht erforderlich. Senden Sie uns zunächst Gehäusebreite und -tiefe, das Gewicht des bestückten Gehäuses, den Holmabstand (vorn–hinten), die Lochart der Rackholme, die Befestigungsschnittstelle am Gehäuse und die benötigte Auszugslänge. Innerhalb von 24 Stunden erhalten Sie einen Vorschlag für eine passende Schiene; CAD/STEP-Dateien stellen wir Ihnen zur Prüfung bereit.

Nicht bei kundenspezifischen Anpassungen innerhalb definierter Grenzen. Position der Montagewinkel, Lochbild, Schienenlänge und Materialstärke können auf unseren bestehenden Plattformen ohne Werkzeugkosten angepasst werden. Konstruktive Änderungen, neue Profile und 1:1-Neuentwicklungen werden separat angeboten; die Stanzwerkzeuge konstruieren und fertigen wir im eigenen Haus.

Für Standardmodelle beträgt die Mindestbestellmenge (MOQ) ein Paar; der Versand erfolgt innerhalb von 3 Arbeitstagen. Bei kundenspezifischen Projekten sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe verfügbar. Mindestbestellmenge (MOQ) für die Serienfertigung, Staffelpreise und Lieferzeit der Serienfertigung werden nach Bestätigung der Spezifikation projektbezogen angeboten.

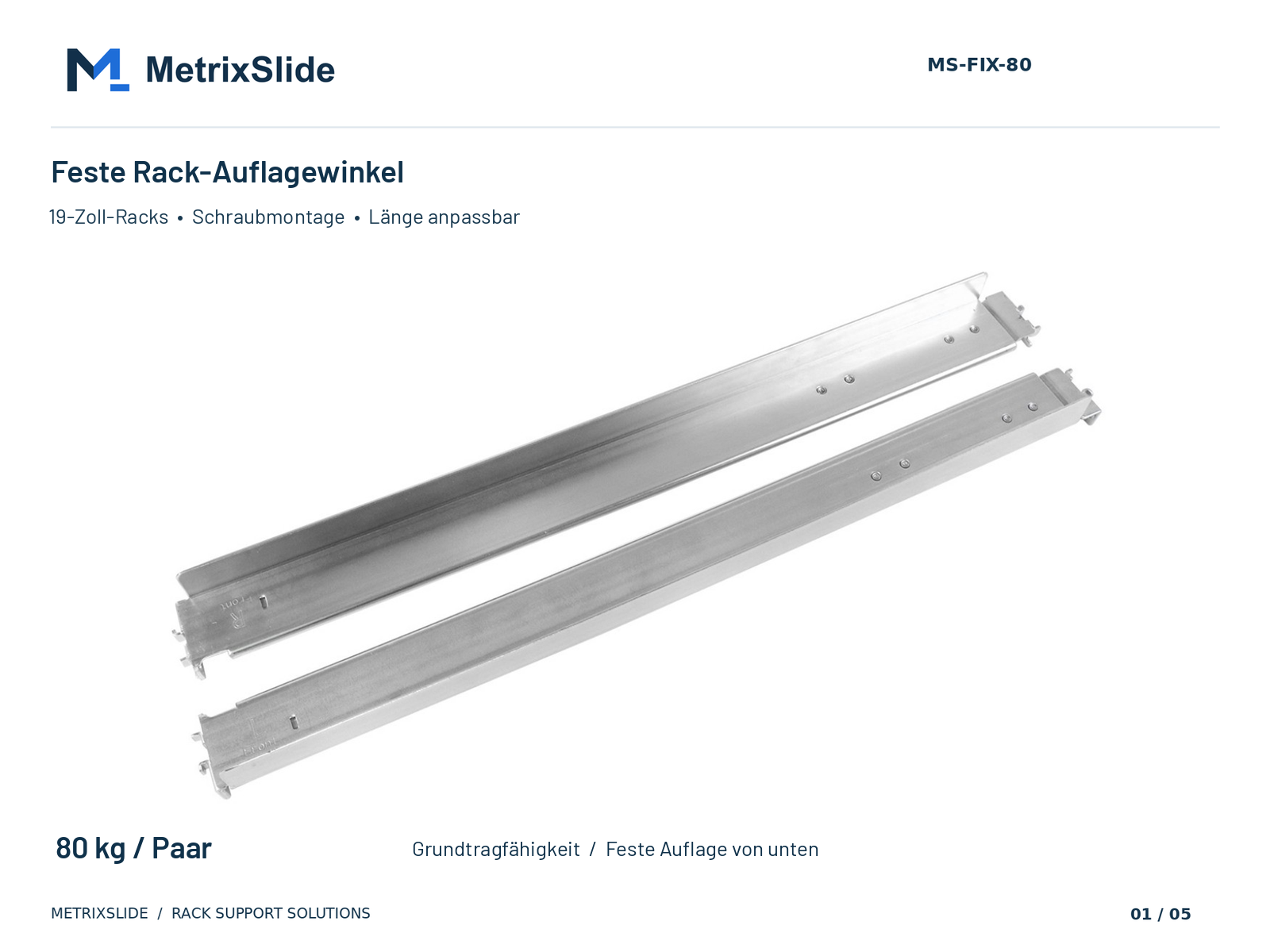

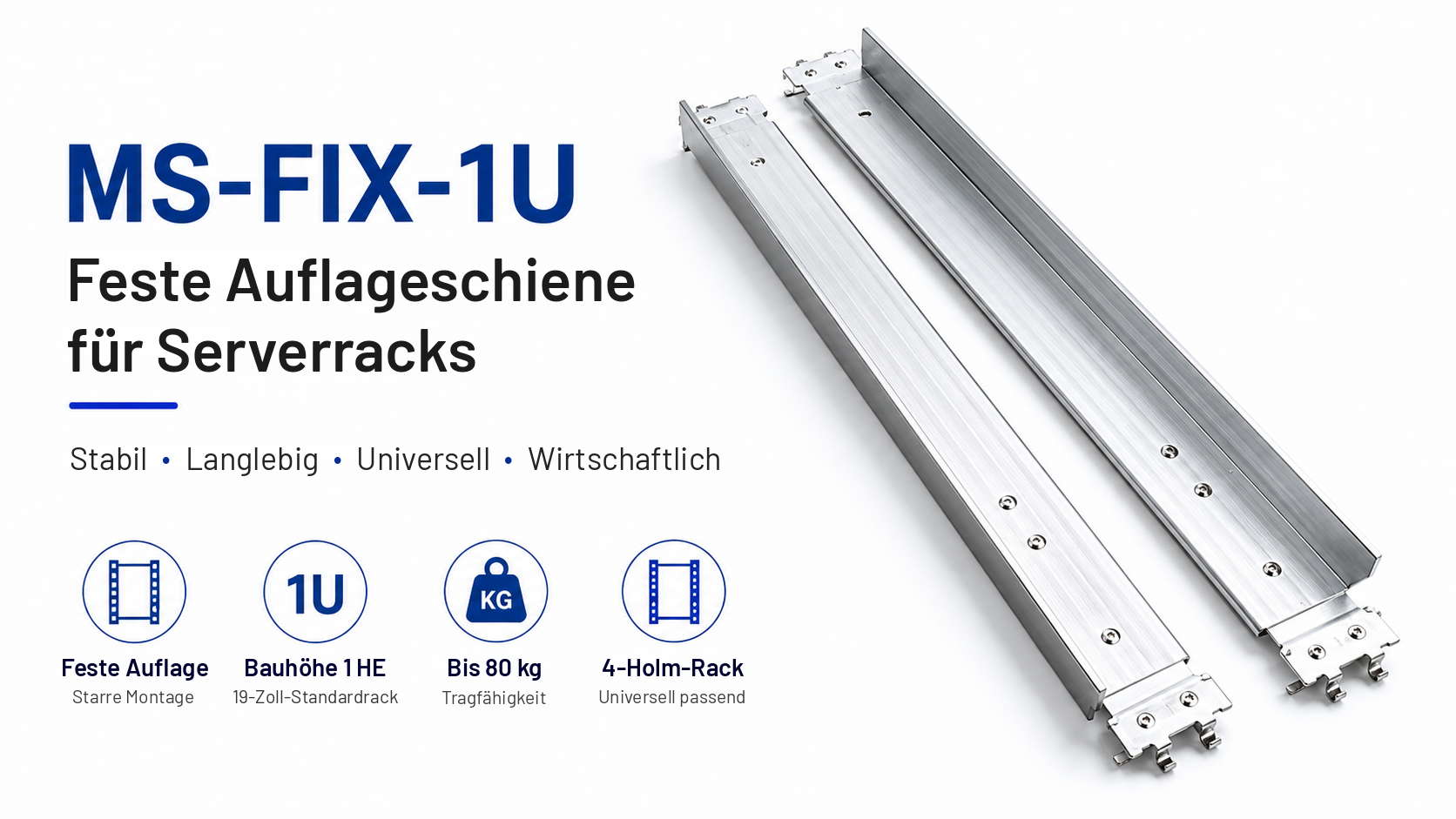

19-Zoll-Racks gemäß EIA-310-D mit Vierkant-, Rund- oder Gewindelöchern in den Rackholmen, werkzeuglosen oder verschraubten Montagewinkeln und einstellbarer Einbautiefe. Wir bieten kugelgelagerte Teleskopschienen mit Vollauszug, Gleitschienen (ohne Kugellager) und feste Auflageschienen für Stab-in- oder Drop-in-Montage. Außerdem arbeiten wir mit Schnittstellen gemäß OCP Open Rack V3.

Jede Schiene wird vor dem Versand auf Funktion geprüft. In der werkseigenen statischen Belastungsprüfung wird ein Schienenpaar 24 Stunden lang bei Vollauszug unter Last gehalten; Prüfzusammenfassungen für geprüfte Modelle finden Sie auf der Seite „Downloads“. Bei OEM-/ODM-Projekten werden die Last-, Zyklen-, Durchbiegungs- und Umweltprüfungen mit Ihnen als Validierungsplan abgestimmt, und die Muster werden vor dem Design-Freeze physisch validiert.

Unsere Fertigung ist nach ISO 9001:2015 für Qualitätsmanagement und ISO 14001 für Umweltmanagement zertifiziert. Wir konstruieren gemäß EIA-310-D und IEC 60297. Bei der Entwicklung unserer Schwerlastschienen kommt eine patentierte, durchbiegungsarme Teleskopschienenstruktur (Anti-Sag) zum Einsatz.

Ja. Vor Erhalt vertraulicher Zeichnungen oder Details zu Mechanismen unterzeichnen wir nach Prüfung durch unsere Rechtsabteilung eine gegenseitige Geheimhaltungsvereinbarung (NDA). Für jedes kundenspezifische Schienendesign bewahren wir einen eigenen Stanzwerkzeugsatz für Folgeaufträge auf.
