MS-FMR-SW-100 Werkzeuglose Netzwerkswitch-Schiene
Art.-Nr. MS-FMR-SW-100 · Teleskop-Rackschienen
Dreiteilige Gleitschiene (ohne Kugellager) für 19-Zoll-Racks und 430–443 mm breite Netzwerk-Switches.
MS-FMR-SW-100 Werkzeuglose Netzwerkswitch-Schiene
- Gehäusebreite
- 430–443 mm
- Gehäusehöhe
- 1U / 2U / 3U / 4U
- Tragfähigkeit
- 100 kg pro Paar
- Nennwert; kein Prüfbericht ausgestellt
- Rackseitige Montage
- Werkzeuglos
- Kundenspezifische Anpassung
- Länge, Auszugslänge, Lochpositionen und Konstruktion vorbehaltlich technischer Prüfung
- Auszugsmechanismus
- Dreiteilige Gleitschiene (ohne Kugellager)
- Rackkompatibilität
- 19-Zoll-Rack
Die MS-FMR-SW-100 ist eine dreiteilige Gleitschiene (ohne Kugellager) für 430–443 mm breite Netzwerk-Switches in 19-Zoll-Racks. Sie bietet eine werkzeuglose Rackmontage und eine Tragfähigkeit von 100 kg pro Paar. Kaltgewalzter SPCC-Stahl, galvanisch verzinkt.
Technische Daten
Produktübersicht
Eine dreiteilige Gleitschiene (ohne Kugellager) für 19-Zoll-Rack-Anwendungen und 430–443 mm breite Netzwerk-Switches, mit werkzeugloser Rackmontage. Die Breite bezieht sich auf den Gerätekörper des Switches oder Netzwerkgeräts. Die Nennlast beträgt 100 kg pro Paar; ein formeller Prüfbericht für diesen Wert wurde nicht ausgestellt, und kundenspezifische Konfigurationen werden neu bewertet. Die Schiene besteht aus kaltgewalztem Stahl SPCC mit verzinkter Oberfläche. Geräteseitige Lochpositionen und die Art der Verbindung werden anhand Ihrer Zeichnung geprüft.
Produktdetails

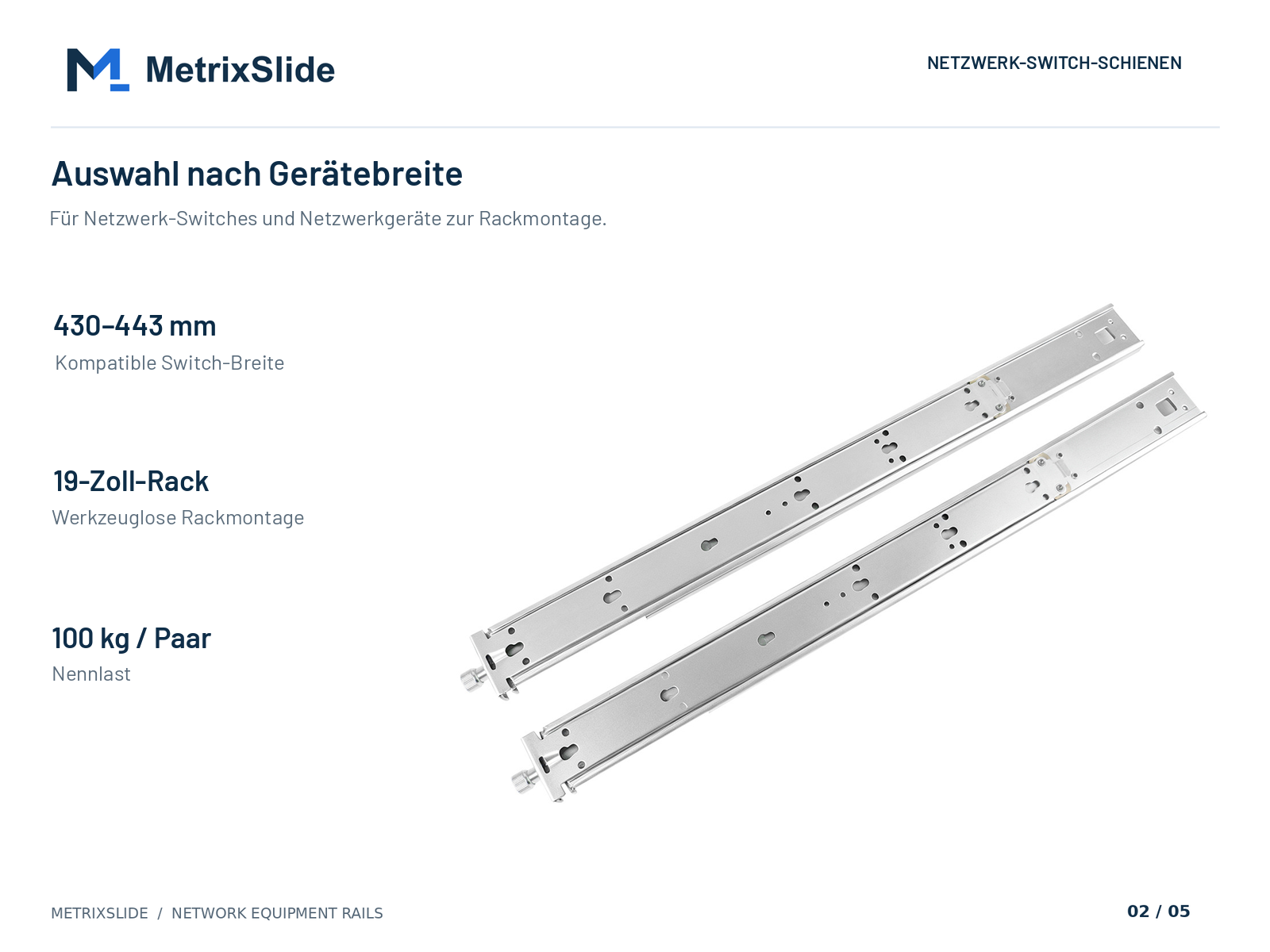

Auswahl nach Gerätebreite
Für Netzwerk-Switches und rackmontierte Netzwerkgeräte mit 430–443 mm Breite in 19-Zoll-Racks, mit werkzeugloser Rackmontage und einer Nennlast von 100 kg pro Paar.

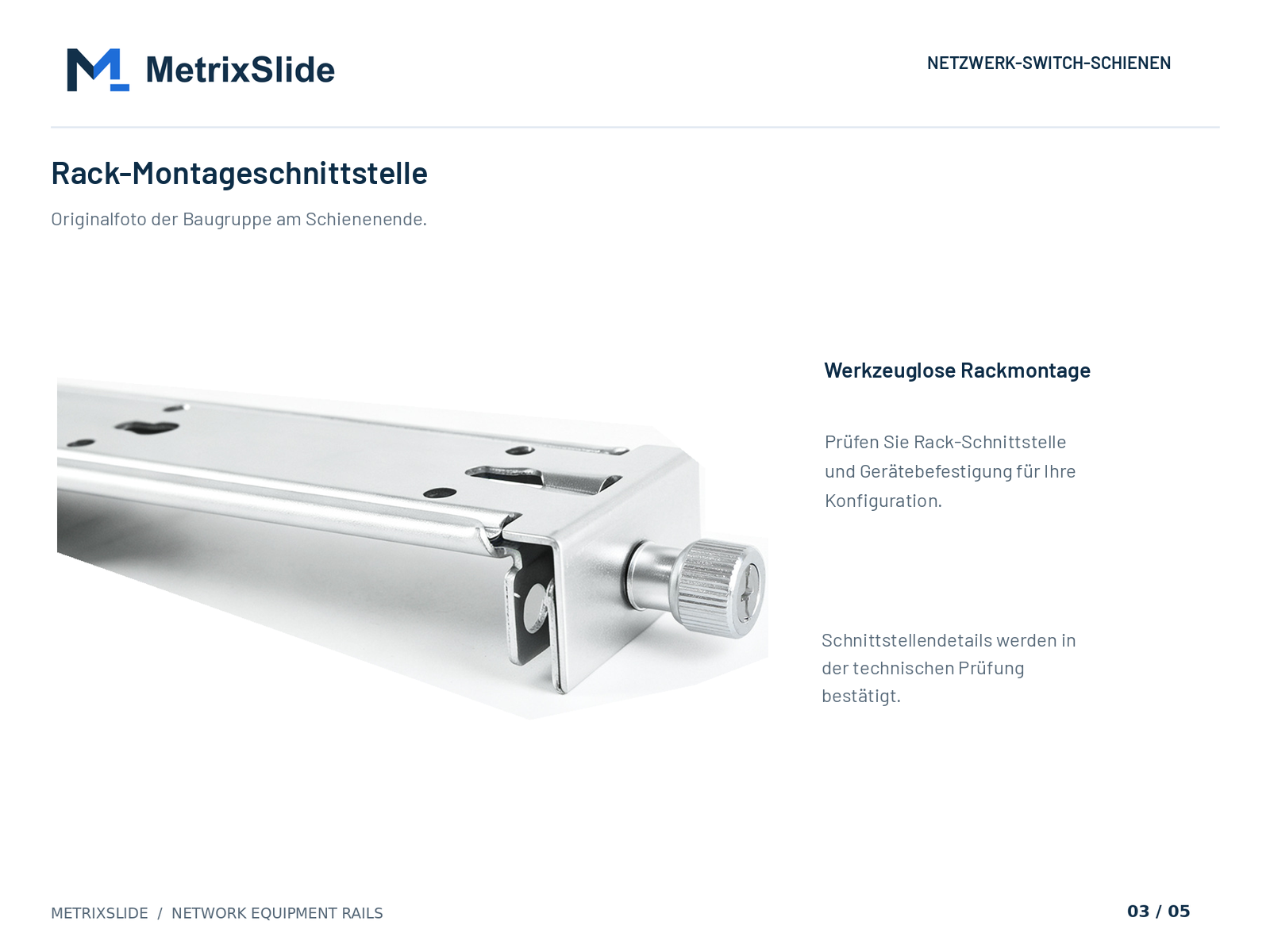

Werkzeuglose Rackmontage
Das Schienenende wird ohne Werkzeug am Rack montiert. Rack-Schnittstelle und Gerätebefestigung werden für Ihre Konfiguration geprüft.

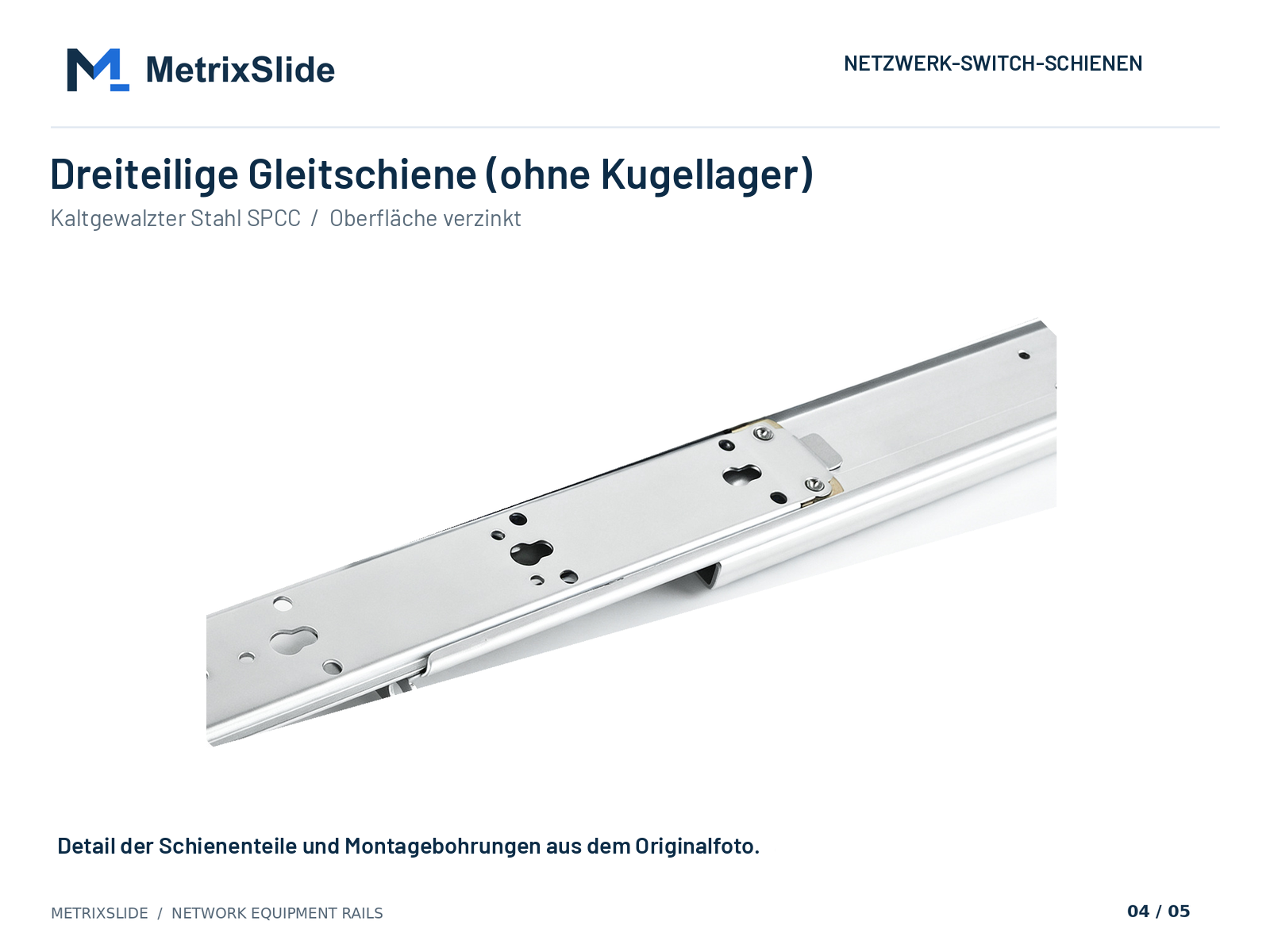

Dreiteilige Gleitschiene (ohne Kugellager)
Eine dreiteilige Teleskopschiene mit Gleitführung (ohne Kugellager), aus kaltgewalztem SPCC-Stahl mit verzinkter Oberfläche.

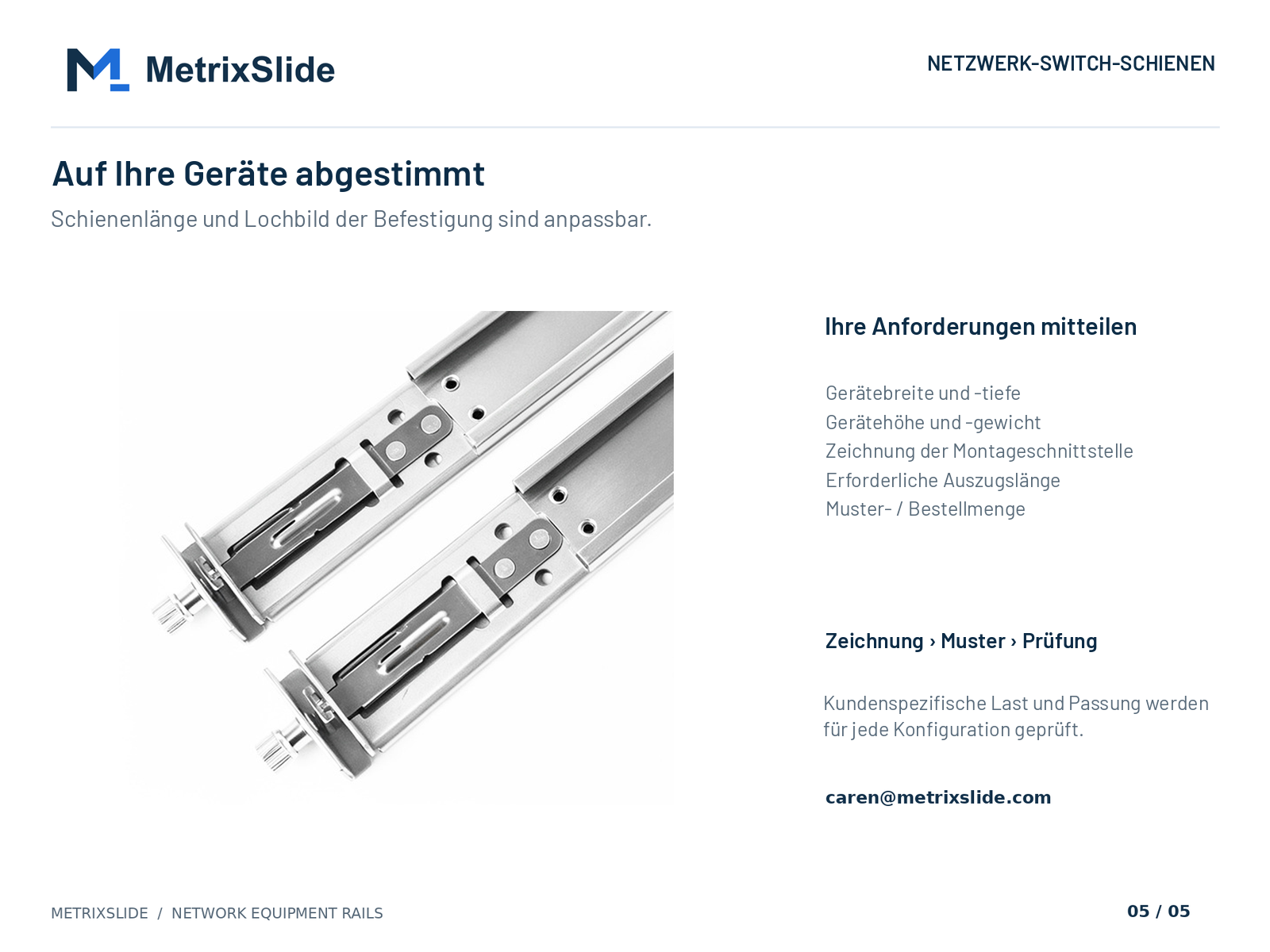

Auf Ihr Gerät abgestimmt
Schienenlänge und Lochbild lassen sich anpassen. Last und Passung kundenspezifischer Ausführungen werden für jede Konfiguration geprüft, von der Zeichnung über das Muster bis zur Prüfung. Teilen Sie uns Ihre Anforderungen mit:
- Gerätebreite und -tiefe
- Gerätehöhe und -gewicht
- Zeichnung der Montageschnittstelle
- Erforderliche Auszugslänge
- Muster- und Bestellmenge
Produktfoto
Studioaufnahme des tatsächlichen Schienenpaars, ohne Retusche am Produkt.
Hauptmerkmale
100 kg Nennlast pro Paar
Die Nennlast beträgt 100 kg pro Paar. Kundenspezifische Konfigurationen werden für die vorgesehene Last neu bewertet.
Für Switches mit 430–443 mm Breite
Die Breite bezieht sich auf den Gerätekörper des Switches oder Netzwerkgeräts. Der seitliche Freiraum wird anhand Ihrer Zeichnung geprüft.
Dreiteilige Gleitschiene (ohne Kugellager)
Eine dreiteilige Teleskopschiene mit Gleitführung, ohne Kugellager.
Werkzeuglose Rackmontage
Die Schiene wird ohne Werkzeug im Rack montiert. Die geräteseitige Verbindung wird anhand Ihrer Zeichnung geprüft.
Kaltgewalzter Stahl SPCC, verzinkt
Schienenprofile aus kaltgewalztem Stahl SPCC mit verzinkter Oberfläche.
Geeignet für
- Netzwerk-Switches
- Netzwerkgeräte für Rackmontage
- Telekommunikationsgeräte
- Sicherheits-Appliances
- Rechenzentrums-Serverschränke
- OEM-Rackprojekte
Anwendungen
- Serverschränke
- Netzwerk-Switches
- Telekommunikationsgeräte
- Industrie-PCs
- Sicherheits-Appliances
- Rechenzentrums-Racks
Kundenspezifische & OEM-Optionen
- Schienenlänge und Auszugslänge
- Lochpositionen und Lochabstände
- Materialstärke
- Oberflächenausführung
- Laserbeschriftung und Verpackung
- Alle kundenspezifischen Positionen unterliegen einer technischen Prüfung
FAQ
Für welche Geräte ist diese Schiene vorgesehen?
Netzwerk-Switches und Netzwerkgeräte mit 430–443 mm Breite in 19-Zoll-Racks.
Wie hoch ist die Nennlast?
100 kg pro Paar. Ein formeller Prüfbericht für diesen Wert wurde nicht ausgestellt; nennen Sie uns das Gerätegewicht, und wir prüfen die Konfiguration.
Ist dies eine kugelgelagerte Teleskopschiene?
Nein. Sie arbeitet mit einer dreiteiligen Gleitführung (ohne Kugellager).
Gilt „werkzeuglos“ auch für die Geräteseite?
„Werkzeuglos“ bezieht sich auf die Rackmontage. Die geräteseitigen Lochpositionen und die Verbindung werden anhand Ihrer Zeichnung geprüft.
Für welche Bauhöhen in HE ist sie geeignet?
Für Geräte der Bauhöhenklassen 1 HE bis 4 HE aufgeführt. Übermitteln Sie uns die Gerätehöhe und die Positionen der Montagelöcher, damit wir die Eignung prüfen können.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.
Passung für Ihren Switch prüfen
Senden Sie uns Gehäusetiefe, Gehäusebreite und Bauhöhe in HE, das Gesamtgewicht des Geräts einschließlich Gehäuse sowie eine Montagezeichnung, eine CAD-Datei oder aussagekräftige Fotos. Sie erhalten innerhalb von 24 Stunden eine Schienenempfehlung.
Ihr OEM-/ODM-Hersteller für Serverschienen
MetrixSlide entwickelt und fertigt hoch belastbare Serverschienensysteme für KI-Infrastruktur, GPU-Server, flüssigkeitsgekühlte Plattformen und Unternehmensrechenzentren – von der Prototypenentwicklung bis zur Serienfertigung.
- 3.000.000+ Schienensätze pro Jahr gefertigt
- Eigene Fertigung für Stanzen, Rollformen & Werkzeugbau
- 40–180 kg technische Unterstützung zur Lastauslegung
- Qualitätsmanagementsystem nach ISO 9001
- OEM / ODM Private Label & kundenspezifische Entwicklung
- Weltweite Export- & Projektunterstützung
Vom Erstgespräch bis zu den montierten Serverschienen in acht Schritten
Der Ablauf ist bei einem Standard-Schienenkit und einer vollständig kundenspezifischen Serverschiene gleich: Sie übermitteln die Daten, wir liefern die Zeichnungen, Muster bestätigen die Passform, anschließend fertigen wir den Gesamtauftrag und unterstützen Sie bei der Montage.
- 01
Anforderungen besprechen
Anwendung, Servertyp, Mengen und Zeitplan. Ein Ingenieur nimmt am Erstgespräch teil.
- 02
Gehäuse- & Rackdaten senden
Gehäusezeichnung oder -modell, Breite und Tiefe, Befestigungsmerkmale, Holmabstand und Last.
- 03
Wir liefern ein 2D-/3D-Modell
Innerhalb von 24 Stunden erhalten Sie einen Vorschlag für die passende Serverschiene, anschließend 2D-Zeichnungen oder ein 3D-Modell zur Prüfung.
- 04
Sie bestellen Muster
In der Regel 10–100 Paare – ausreichend, um Passform und Funktion an realen Gehäusen und Racks zu prüfen.
- 05
Wir fertigen die Werkzeuge und produzieren Muster
Kundenspezifische Stanzwerkzeuge werden im eigenen Werk gefertigt. Anschließend werden die Muster produziert, geprüft und an Sie versandt.
- 06
Sie validieren und erteilen den Gesamtauftrag
Nach der physischen Pass- und Belastungsprüfung bei Ihnen wird die Konstruktion festgeschrieben und der Produktionsauftrag bestätigt.
- 07
Serienfertigung und Lieferung
Fertigung der Gesamtmenge unter Qualitätslenkung nach ISO 9001, Exportverpackung und Versand per See- oder Luftfracht.
- 08
Montage mit unserer Unterstützung
Montageberatung und Kundendienst direkt vom Werk für jedes gelieferte Schienenkit.
