MS-TLS-120 Werkzeuglose kugelgelagerte Serverschienen
SKU MS-TLS-120 · Teleskop-Rackschienen
Für Server mit 1 HE bis 4 HE in standardmäßigen 19-Zoll-Racks. Geeignet für 430–435 mm breite Gehäuse.
MS-TLS-120 Werkzeuglose kugelgelagerte Serverschienen
- Gehäusebreite
- 430–435 mm
- Gehäusehöhe
- 1U / 2U / 3U / 4U
- Servermarken
- Huawei / Dell / HP / Intel
- Tragfähigkeit
- 120 kg pro Paar
- Spezifiziert; kein Prüfbericht ausgestellt
- Rackseitige Montage
- Werkzeuglos
- Kundenspezifische Anpassung
- Schienenlänge und Positionen der Befestigungslöcher
- Auszugsmechanismus
- Kugellager
- Rackkompatibilität
- 19-Zoll-Rack
Die MS-TLS-120 ist eine werkzeuglos montierbare, kugelgelagerte Serverschiene für Server mit 1 HE bis 4 HE in standardmäßigen 19-Zoll-Racks. Sie ist für 430–435 mm breite Gehäuse ausgelegt und bietet eine angegebene Tragfähigkeit von 120 kg pro Paar. Schienenlänge und Positionen der Befestigungslöcher werden an Ihre Gehäusekonstruktion angepasst.
Technische Daten
Produktübersicht
Die MetrixSlide MS-TLS-120 kombiniert einen kugelgelagerten Auszug mit werkzeugloser Montage und einer angegebenen Tragfähigkeit von 120 kg pro Paar. Sie ist für 430–435 mm breite Gehäuse mit 1 HE bis 4 HE in standardmäßigen 19-Zoll-Racks vorgesehen. Übermitteln Sie uns Gehäusetiefe, Gehäusebreite, Bauhöhe in HE und Montagezeichnung. Wir prüfen Schienenkonfiguration, Verstellbereich der Montagewinkel und Befestigungsschnittstellen, bevor wir eine Ausführung empfehlen. Geben Sie das Gesamtgewicht der Ausrüstung einschließlich Gehäuse und eingebauter Komponenten an, damit wir die Eignung für Ihre Konfiguration und Betriebsbedingungen bestätigen können.
Produktdetails

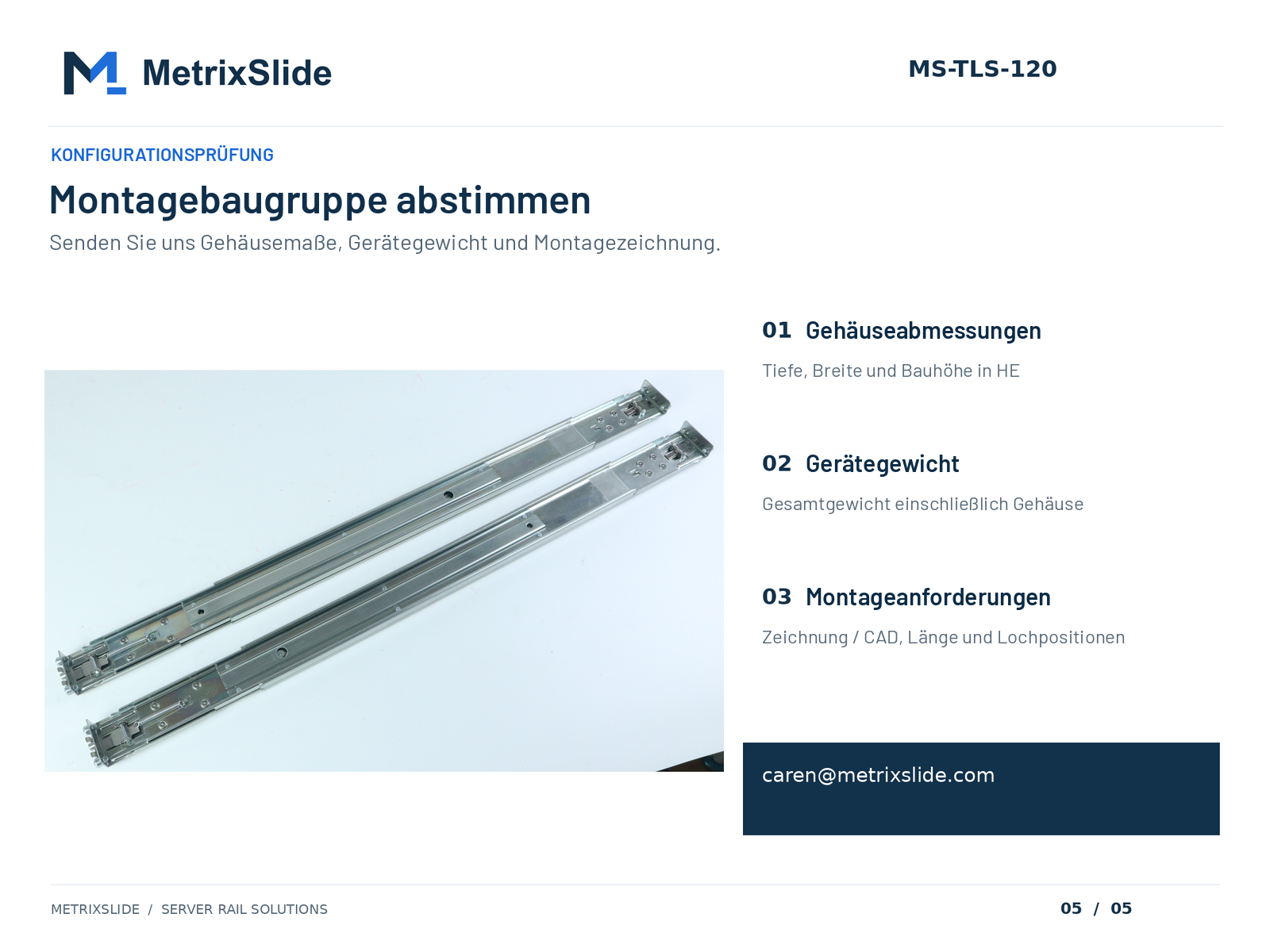

Die Schiene auf Ihr Gehäuse abstimmen
Senden Sie uns Gehäusetiefe, Gehäusebreite, Bauhöhe in HE und die Montagezeichnung. Wir prüfen die Schienenkonfiguration, die Einstellung der Montagewinkel und die Montageschnittstellen, bevor wir den Aufbau empfehlen.

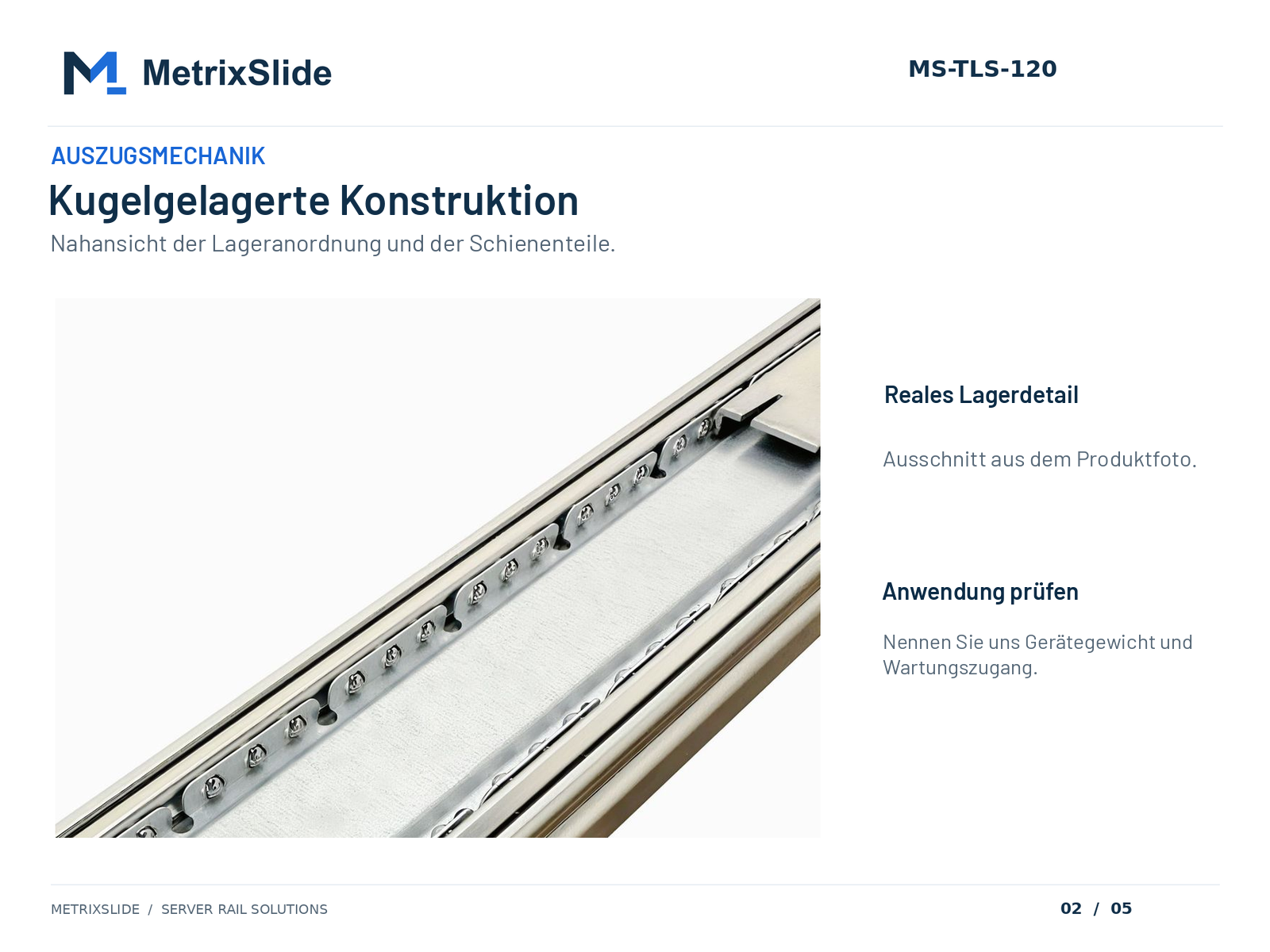

Kugellagerführung
Die MS-TLS-120 läuft auf einer Kugellagerführung. Die Anzahl der Schienenteile und die Auszugslänge werden für Ihre Konfiguration anhand der Zeichnung bestätigt.

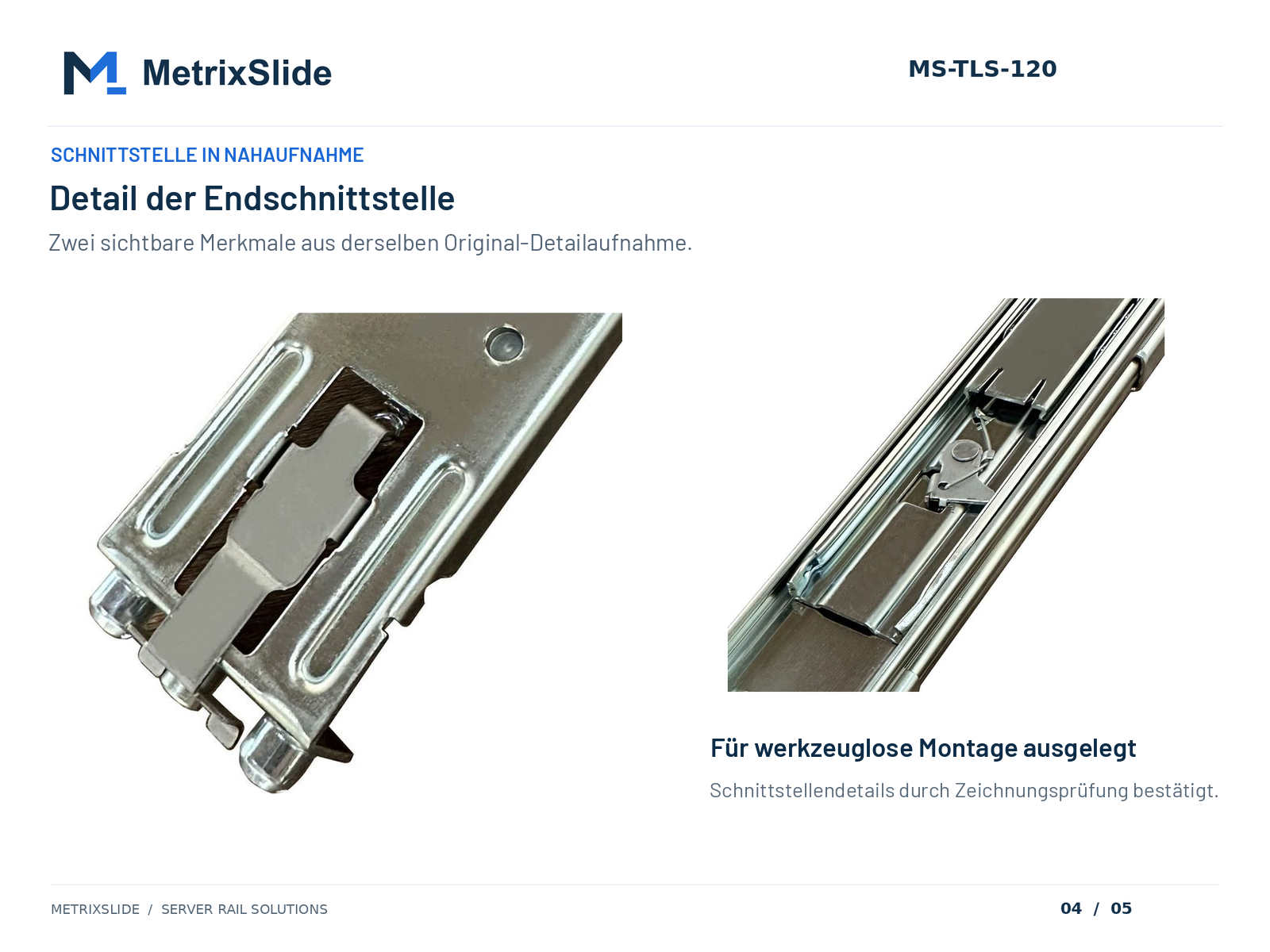

Werkzeuglose Montage
Die Schienen werden ohne Werkzeug montiert. Die rack- und gehäuseseitigen Montageschnittstellen werden anhand Ihrer Zeichnung geprüft.
Kundenspezifische Länge und Positionen der Befestigungslöcher
Schienenlänge und Positionen der Befestigungslöcher können angepasst werden. Senden Sie uns Ihre Gehäusezeichnung und die benötigten Maße, damit wir die Konfiguration durch Zeichnungsprüfung und Mustervalidierung bestätigen können.
Tragfähigkeit
Die angegebene Tragfähigkeit beträgt 120 kg pro Paar. Nennen Sie uns das Gesamtgewicht des Geräts einschließlich Gehäuse und eingebauter Komponenten, damit wir die Eignung für Ihre Konfiguration und Ihre Betriebsbedingungen bestätigen können.
Was Sie für eine Empfehlung senden sollten
- Gehäuselänge (Tiefe), Gehäusebreite und Bauhöhe in HE
- Gesamtgewicht des Geräts einschließlich Gehäuse
- Zeichnung der Befestigungslöcher, 3D-CAD-Daten oder Fotos, sofern vorhanden
- Mustermenge und voraussichtliche Bestellmenge
Produktfoto
Studioaufnahme des tatsächlichen Schienenpaars, ohne Retusche am Produkt.
Hauptmerkmale
120 kg pro Paar
Die angegebene Tragfähigkeit beträgt 120 kg pro Paar. Die Eignung wird für Ihre Konfiguration und Ihre Betriebsbedingungen bestätigt.

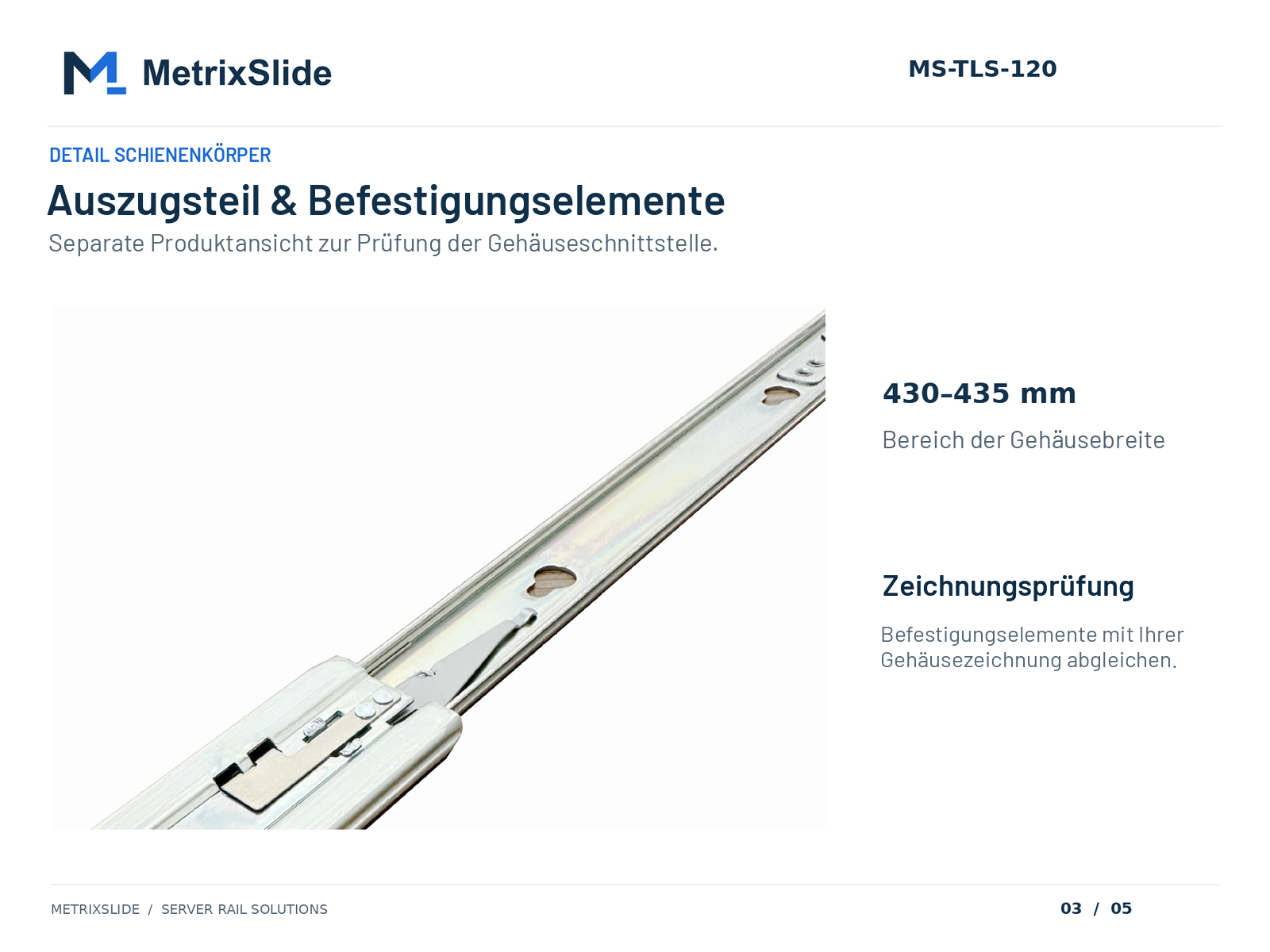

Für 430–435 mm breite Gehäuse mit 1 HE bis 4 HE
Passend für Standard-19-Zoll-Racks. Gehäusetiefe und Montageschnittstellen werden bei der Auswahl geprüft.
Kugellagerführung
Eine kugelgelagerte Teleskopschiene, keine Gleitschiene.
Werkzeuglose Montage
Die Schienen werden ohne Werkzeug montiert. Die Montageschnittstellen werden anhand Ihrer Zeichnung geprüft.
Kundenspezifische Länge und Lochpositionen
Schienenlänge und Positionen der Befestigungslöcher werden durch Zeichnungsprüfung und Mustervalidierung bestätigt.
Geeignet für
- Rackserver
- Speichersysteme
- Netzwerk-Switches
- Telekommunikationsgeräte
- Rechenzentrumsinfrastruktur
- Edge-Computing-Geräte
Anwendungen
- Rackserver
- Speichersysteme
- Netzwerk-Switches
- Telekommunikationsgeräte
- Rechenzentrumsinfrastruktur
- Industrielle Steuerungssysteme
- Sicherheitsüberwachungsgeräte
- Edge-Computing-Geräte
Kundenspezifische & OEM-Optionen
- Schienenlänge
- Positionen der Befestigungslöcher
- Position der Montagewinkel, passend zu Ihrem Rack
- Kennzeichnung und Verpackung als Eigenmarke
- Konstruktive Änderungen werden als gesonderte technische Anforderung geprüft
Packungsinhalt
- 1 Paar MS-TLS-120-Serverschienen
- Montagezubehör wie für das Projekt vereinbart
FAQ
Ist dies eine Gleitschiene (ohne Kugellager)?
Nein. Die MS-TLS-120 arbeitet mit einer Kugellagerführung.
Welche Racks und Gehäusegrößen werden unterstützt?
Standardmäßige 19-Zoll-Racks mit 430–435 mm breiten Gehäusen mit 1 HE bis 4 HE. Gehäusetiefe und Befestigungsschnittstellen werden bei der Auswahl geprüft.
Wie hoch ist die Tragfähigkeit?
Die angegebene Tragfähigkeit beträgt 120 kg pro Paar. Nennen Sie uns das Gesamtgewicht des Geräts einschließlich Gehäuse und eingebauter Komponenten, und wir bestätigen die Eignung für Ihre Konfiguration.
Können Länge und Positionen der Befestigungslöcher angepasst werden?
Ja. Beides kann angepasst werden; die endgültigen Maße werden durch Zeichnungs- und Mustervalidierung bestätigt.
Was sollte ich für eine Empfehlung senden?
Gehäusetiefe, Gehäusebreite und Bauhöhe in HE; Gesamtgewicht des Geräts; eine Montagezeichnung, eine CAD-Datei oder aussagekräftige Fotos; Mustermenge und voraussichtliche Bestellmenge.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.
Die Schiene auf Ihr Gehäuse abstimmen
Senden Sie uns Gehäusetiefe, Gehäusebreite und Bauhöhe in HE, das Gesamtgewicht des Geräts einschließlich Gehäuse sowie eine Montagezeichnung, eine CAD-Datei oder aussagekräftige Fotos. Sie erhalten innerhalb von 24 Stunden eine Schienenempfehlung.
Ihr OEM-/ODM-Hersteller für Serverschienen
MetrixSlide entwickelt und fertigt hoch belastbare Serverschienensysteme für KI-Infrastruktur, GPU-Server, flüssigkeitsgekühlte Plattformen und Unternehmensrechenzentren – von der Prototypenentwicklung bis zur Serienfertigung.
- 3.000.000+ Schienensätze pro Jahr gefertigt
- Eigene Fertigung für Stanzen, Rollformen & Werkzeugbau
- 40–180 kg technische Unterstützung zur Lastauslegung
- Qualitätsmanagementsystem nach ISO 9001
- OEM / ODM Private Label & kundenspezifische Entwicklung
- Weltweite Export- & Projektunterstützung
Technische Lösungen auf Basis der MS-TLS-120
Technische Lösungen 003: Einbau von HPE-ProLiant-DL380-Gen9-Servern in Racks mit nicht standardmäßiger Einbautiefe…
Bei einer Rechenzentrumsmigration lag der Holmabstand der neuen Serverschränke außerhalb des Verstellbereichs der Schienen: Wir kürzten die MS-TLS-120 und überarbeiteten die hinteren Montagewin…
Fallstudie lesen
Technische Lösungen 002: Ersatzschienen für Dell PowerEdge R720, passend zu den Abstandsbolzen am Gehä…
Wie wir die werkzeuglose, kugelgelagerte Teleskopschienen-Plattform MS-TLS-120 für einen Händler generalüberholter Server an die Anordnung der Abstandsbolzen am Gehäuse des Dell R720 anpassten, ohne …
Fallstudie lesen
Technische Lösung 001: Von der Zeichnungsanfrage bis zur technischen Validierung – Unterstützung …
Wie unser Entwicklungsteam einen OEM-Kunden unterstützt hat – von der ersten Zeichnungsanfrage über die CAD-Prüfung bis zu einer kundenspezifischen Anpassung der Montage für eine …
Fallstudie lesenVom Erstgespräch bis zu den montierten Serverschienen in acht Schritten
Der Ablauf ist bei einem Standard-Schienenkit und einer vollständig kundenspezifischen Serverschiene gleich: Sie übermitteln die Daten, wir liefern die Zeichnungen, Muster bestätigen die Passform, anschließend fertigen wir den Gesamtauftrag und unterstützen Sie bei der Montage.
- 01
Anforderungen besprechen
Anwendung, Servertyp, Mengen und Zeitplan. Ein Ingenieur nimmt am Erstgespräch teil.
- 02
Gehäuse- & Rackdaten senden
Gehäusezeichnung oder -modell, Breite und Tiefe, Befestigungsmerkmale, Holmabstand und Last.
- 03
Wir liefern ein 2D-/3D-Modell
Innerhalb von 24 Stunden erhalten Sie einen Vorschlag für die passende Serverschiene, anschließend 2D-Zeichnungen oder ein 3D-Modell zur Prüfung.
- 04
Sie bestellen Muster
In der Regel 10–100 Paare – ausreichend, um Passform und Funktion an realen Gehäusen und Racks zu prüfen.
- 05
Wir fertigen die Werkzeuge und produzieren Muster
Kundenspezifische Stanzwerkzeuge werden im eigenen Werk gefertigt. Anschließend werden die Muster produziert, geprüft und an Sie versandt.
- 06
Sie validieren und erteilen den Gesamtauftrag
Nach der physischen Pass- und Belastungsprüfung bei Ihnen wird die Konstruktion festgeschrieben und der Produktionsauftrag bestätigt.
- 07
Serienfertigung und Lieferung
Fertigung der Gesamtmenge unter Qualitätslenkung nach ISO 9001, Exportverpackung und Versand per See- oder Luftfracht.
- 08
Montage mit unserer Unterstützung
Montageberatung und Kundendienst direkt vom Werk für jedes gelieferte Schienenkit.
