MS-BBR-1U2U-80 verschraubte kugelgelagerte Serverschienen
Art.-Nr. MS-BBR-1U2U-80 · Teleskop-Rackschienen
Kugelgelagerte Teleskopschienen für 19-Zoll-Racks und Servergehäuse mit 1 HE bis 4 HE Bauhöhe und 436–439 mm Breite.
MS-BBR-1U2U-80 verschraubte kugelgelagerte Serverschienen
- Gehäusebreite
- 436–439 mm
- Gehäusehöhe
- 1U / 2U / 3U / 4U
- Servermarken
- Intel
- Tragfähigkeit
- 80 kg pro Paar
- Zweiteilige und dreiteilige Ausführungen; kein Prüfbericht ausgestellt
- Rackseitige Montage
- Verschraubt
- Kundenspezifische Anpassung
- Schienenlänge und Auszugslänge
- Auszugsmechanismus
- Kugelgelagert; zweiteilig oder dreiteilig
- Rackkompatibilität
- 19-Zoll-Rack
Die MS-BBR-1U2U-80 ist eine kugelgelagerte Teleskopschiene mit Schraubmontage für 19-Zoll-Racks und 1-HE- bis 4-HE-Servergehäuse mit einer Breite von 436–439 mm. Sie ist in zweiteiliger und dreiteiliger Ausführung erhältlich; beide Ausführungen haben eine Tragfähigkeit von 80 kg pro Paar. Schienenlänge und Auszugslänge können kundenspezifisch angepasst werden.

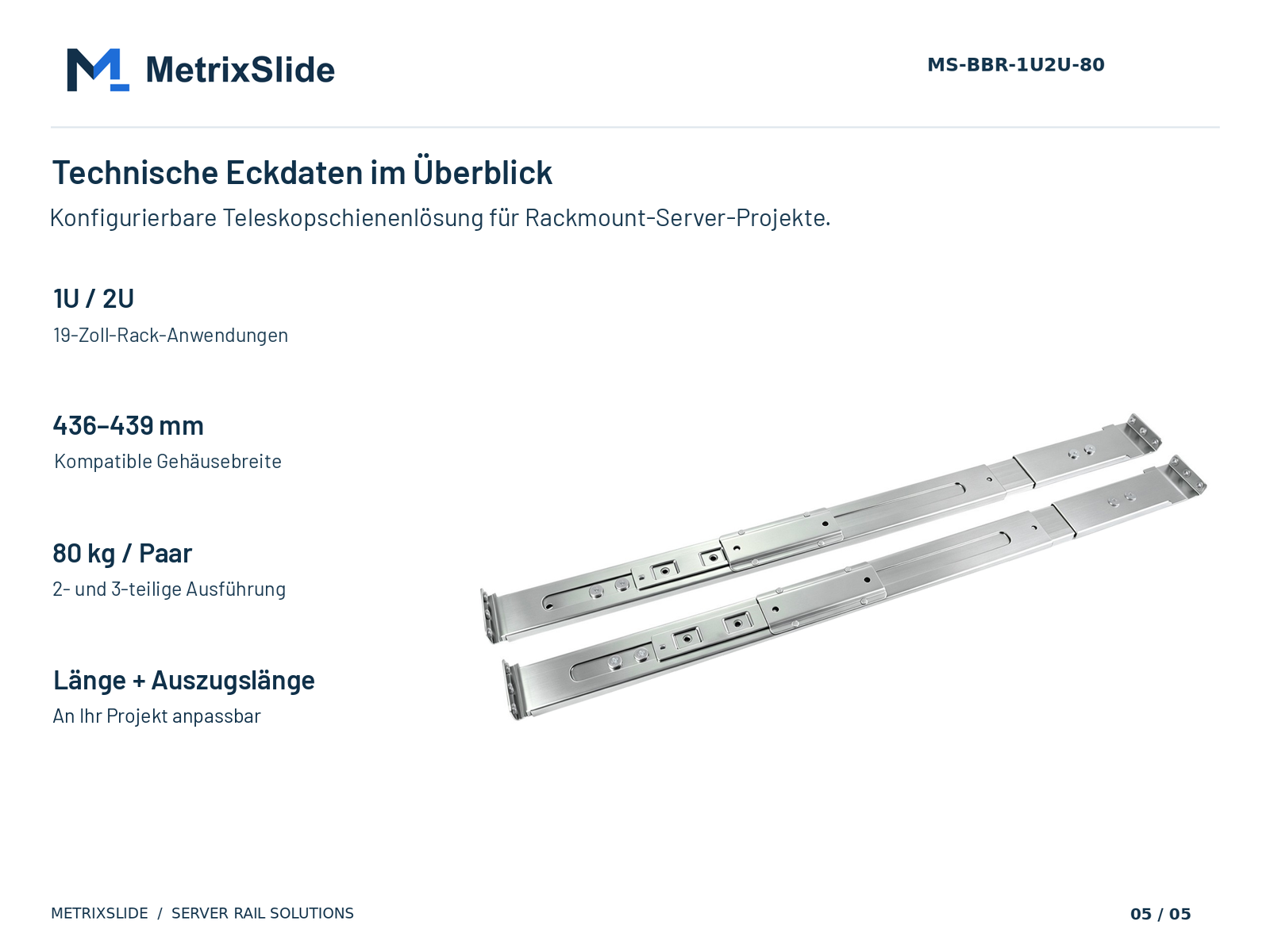

Technische Daten
Produktübersicht
Die MetrixSlide-Schienen MS-BBR-1U2U-80 verfügen über einen kugelgelagerten Auszugsmechanismus und werden in Standard-19-Zoll-Racks verschraubt montiert. Sie sind für Servergehäuse mit 1 HE bis 4 HE Bauhöhe und 436–439 mm Breite vorgesehen. Die Schiene ist in zweiteiliger und dreiteiliger Ausführung erhältlich; beide sind für 80 kg pro Paar ausgelegt. Für diesen Wert liegt kein Prüfbericht vor. Schienenlänge und Auszugslänge können kundenspezifisch angepasst werden. Als Material wird verzinktes Stahlblech oder galvanisch verzinkter kaltgewalzter Stahl verwendet; dies wird für die gewählte Ausführung bestätigt. Prüfen Sie vor der Bestellung die Montagemaße anhand Ihrer Gehäusezeichnung.
Produktdetails

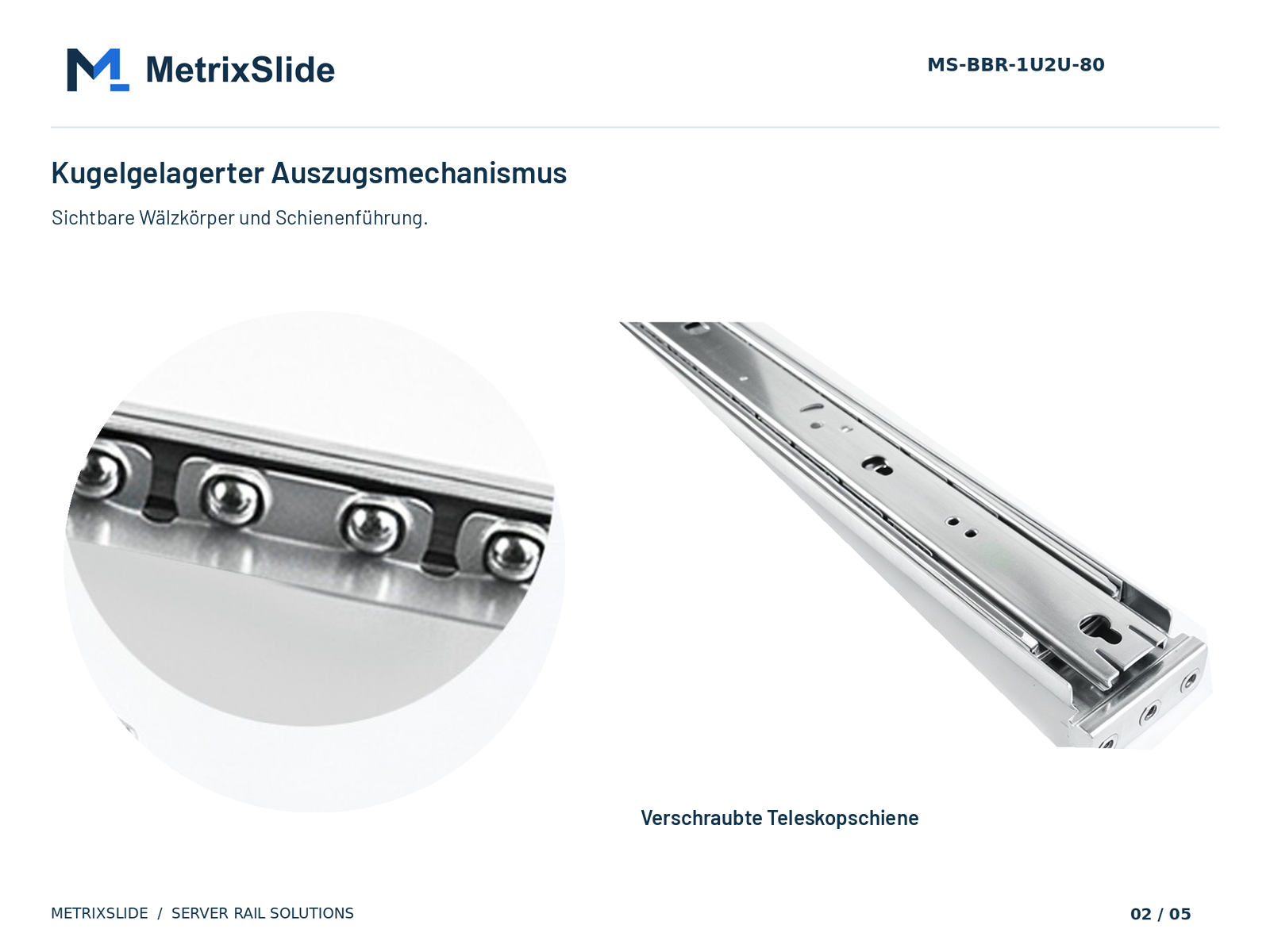

Kugelgelagerter Teleskopmechanismus
Die kugelgelagerte Teleskopkonstruktion ermöglicht den ausziehbaren Zugang zu kompatiblen Servergehäusen für die Rackmontage. Wählen Sie Schienenkonfiguration und Auszugslänge entsprechend der Gerätetiefe und dem benötigten Zugang. Die endgültige Auszugslänge und die Abmessungen ergeben sich aus der gewählten Konfiguration.

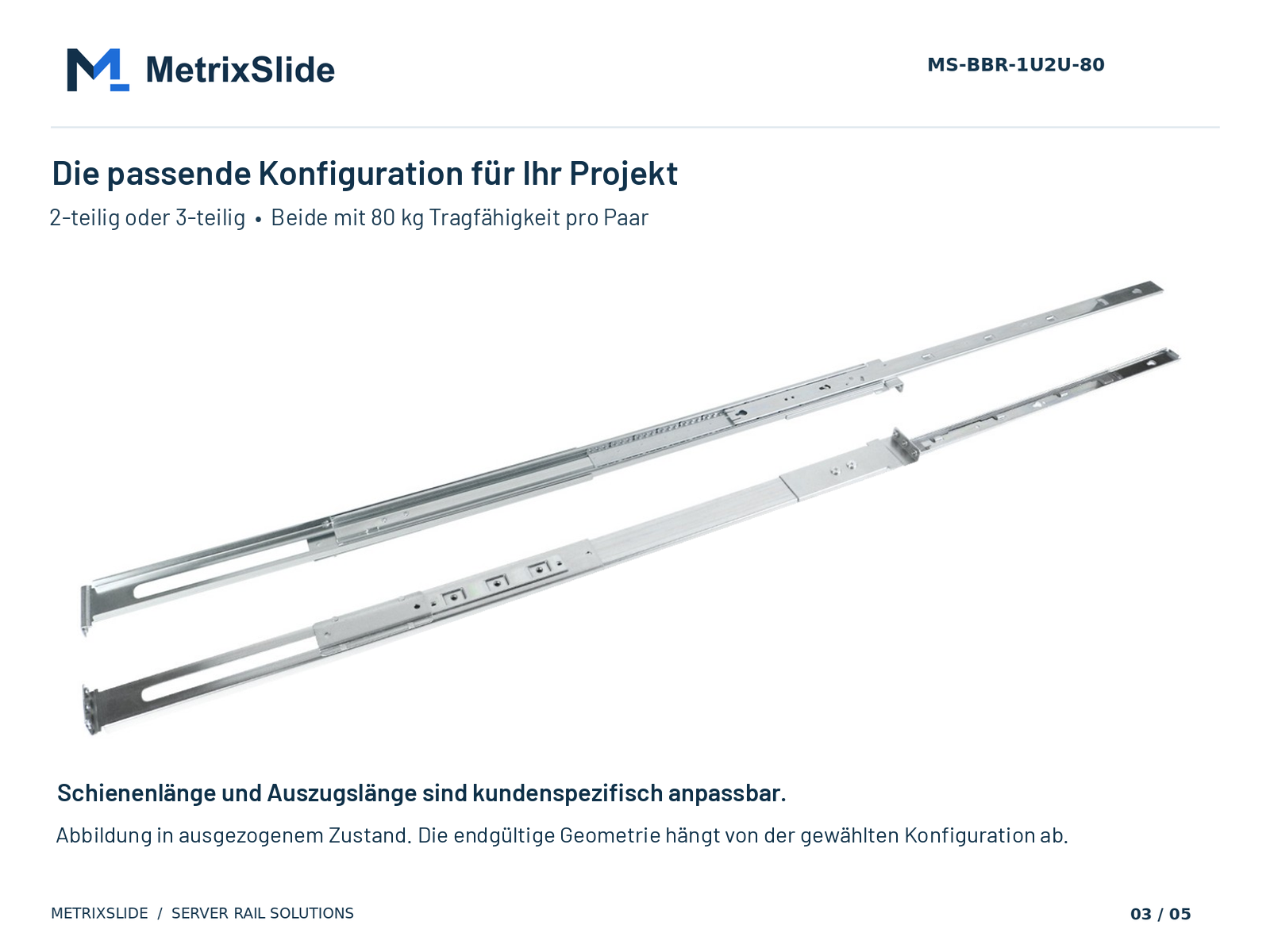

Zwei- und dreiteilige Ausführungen
Wählen Sie zwischen einer zwei- und einer dreiteiligen Ausführung. Beide haben eine Tragfähigkeit von 80 kg pro Paar. Geometrie, eingefahrene Länge und Auszugslänge unterscheiden sich. Wählen Sie die Ausführung daher anhand Ihrer Zeichnungen und Zugangsanforderungen aus.

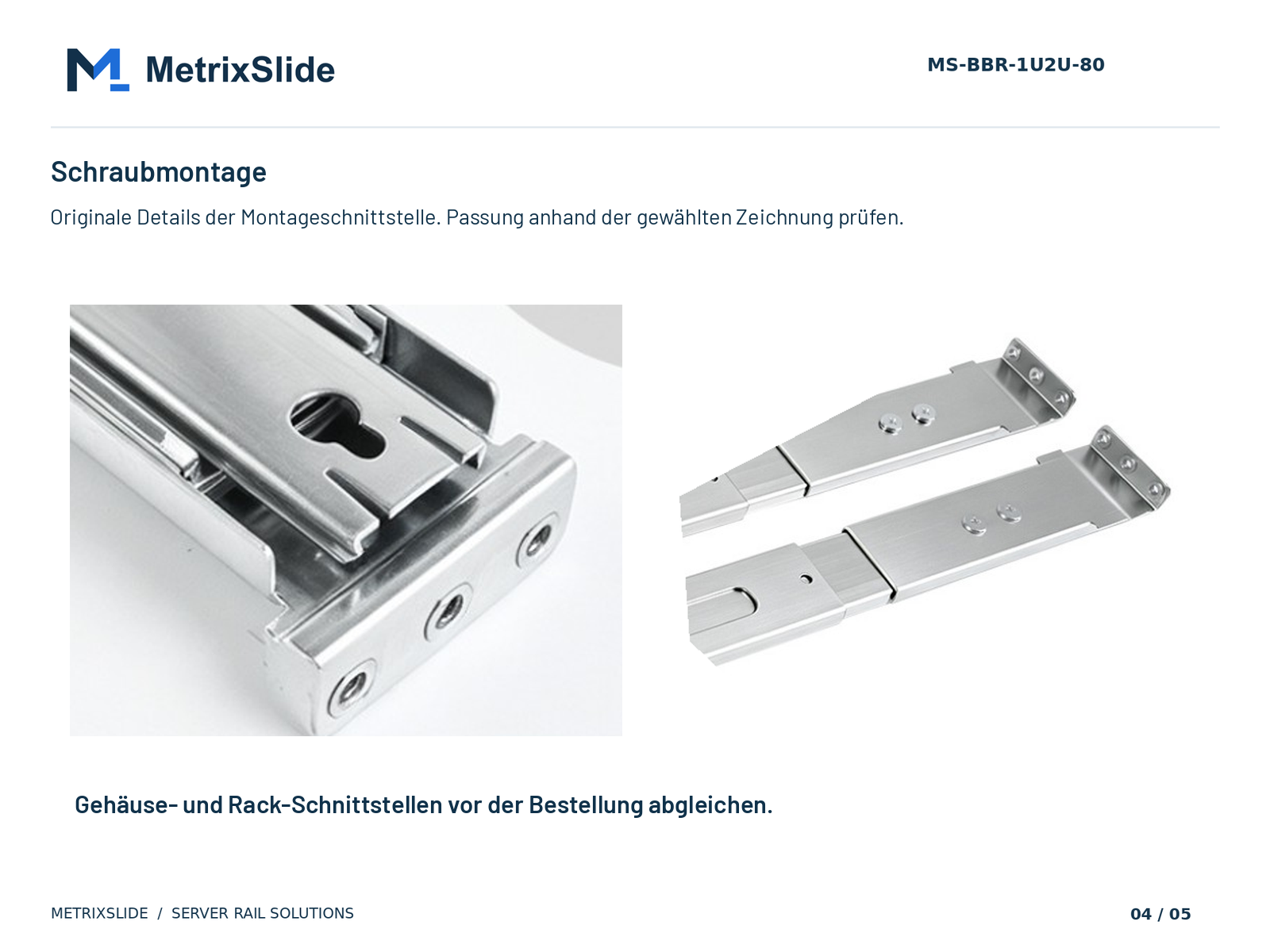

Schraubmontage
Die Schienen werden verschraubt. Die Befestigungspunkte am Gehäuse und die Schnittstellen zum Rack müssen der ausgewählten Schienenzeichnung entsprechen. Senden Sie uns die Gerätezeichnung oder aussagekräftige Fotos der Befestigung, damit wir die Schnittstellen prüfen können.
Konfiguration und kundenspezifische Anpassung
Schienenlänge und Auszugslänge können kundenspezifisch angepasst werden. Je nach ausgewählter Konfiguration besteht das Material aus verzinktem Stahlblech oder galvanisch verzinktem kaltgewalztem Stahl. Zusätzliche Lochbilder, Blechstärken sowie Anforderungen an Branding oder Verpackung werden vom Entwicklungsteam separat geprüft.
Schienenempfehlung erhalten
Senden Sie zunächst folgende Angaben:
- Gehäusebreite, -tiefe und -höhe
- Gesamtgewicht des Geräts
- Benötigte Auszugslänge oder Zugangsanforderungen
- Zeichnung der Montageschnittstelle oder aussagekräftige Fotos, sofern verfügbar
- Mustermenge und voraussichtliche Bestellmenge
Hauptmerkmale
80 kg pro Paar
Sowohl für die zweiteilige als auch für die dreiteilige Ausführung ist eine Tragfähigkeit von 80 kg pro Paar angegeben.
Für 1-HE- bis 4-HE-Gehäuse mit 436–439 mm Breite
Die Montagemaße werden anhand der Gehäusezeichnung bestätigt.
Kugellagerführung
Stahlkugeln lagern die ausziehbaren Schienenelemente.
Zweiteilig oder dreiteilig
Wählen Sie die Ausführung entsprechend dem erforderlichen Wartungszugriff auf Ihre Geräte.
Schraubmontage
Schraubmontage im Rack, geeignet für standardmäßige 19-Zoll-Racks.
Kundenspezifische Länge und Auszugslänge
Schienenlänge und Auszugslänge werden an das Gehäuse und das Rack angepasst.
Geeignet für
- Servergehäuse mit 1 HE bis 4 HE Bauhöhe
- Industrie-PCs
- Telekommunikationsgeräte
- Netzwerkgeräte
- OEM-Rackprojekte
Anwendungen
- Serverschränke
- Netzwerkschränke
- Telekommunikationsinfrastruktur
- Industriecomputer
- Rack-montierte Geräte
- Integration in OEM-Geräte
Kundenspezifische & OEM-Optionen
- Schienenlänge
- Auszugslänge
- Kennzeichnung und Verpackung als Eigenmarke
- Konstruktive Änderungen werden als gesonderte technische Anforderung geprüft
Vorteile
- Leichtgängiger Kugellagerlauf
- Zweiteilige oder dreiteilige Ausführung
- An das Gehäuse angepasste Schienenlänge und Auszugslänge
- Schraubmontage in standardmäßigen 19-Zoll-Racks
Kompatible Geräte
- Servergehäuse mit 1 HE bis 4 HE Bauhöhe
- Industrie-PCs
- Telekommunikationsgeräte
- Netzwerk-Appliances
FAQ
Welche Tragfähigkeit hat die MS-BBR-1U2U-80?
80 kg pro Paar, sowohl für die zweiteilige als auch für die dreiteilige Ausführung. Für diesen Wert wurde kein Prüfbericht ausgestellt. Teilen Sie uns daher das Gesamtgewicht der Ausrüstung und die Art des Wartungszugriffs mit.
Für welche Gehäuse ist sie geeignet?
Servergehäuse mit 1 HE bis 4 HE Bauhöhe und 436–439 mm Breite in Standard-19-Zoll-Racks. Die Montagemaße werden anhand der Gehäusezeichnung bestätigt.
Worin unterscheiden sich die zweiteilige und die dreiteilige Ausführung?
In der Anzahl der ausziehbaren Schienenelemente, wodurch sich die verfügbare Auszugslänge ändert. Teilen Sie uns den erforderlichen Wartungszugriff mit, und wir empfehlen Ihnen die passende Ausführung.
Wie wird sie montiert?
Die Schiene wird verschraubt montiert. Wenn Sie eine werkzeuglose Montage mit kugelgelagertem Auszug wünschen, sehen Sie sich die MS-TLS-120 an.
Können Länge und Auszugslänge kundenspezifisch angepasst werden?
Ja. Schienenlänge und Auszugslänge können kundenspezifisch angepasst werden; die Maße werden auf der Zeichnung bestätigt.
Meine Ausrüstung wiegt mehr als 80 kg. Welches Modell sollte ich verwenden?
Die MS-TLS-120 hat eine ausgewiesene Tragfähigkeit von 120 kg pro Paar, die MS-BBR-180 eine Nenntragfähigkeit von bis zu 180 kg pro Paar.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.
Benötigen Sie kugelgelagerte Teleskopschienen für ein Gehäuse mit 1 HE bis 4 HE Bauhöhe?
Senden Sie uns Breite, Tiefe und Höhe des Gehäuses, das Gesamtgewicht der Ausrüstung sowie die erforderliche Auszugslänge. Sie erhalten innerhalb von 24 Stunden eine Schienenempfehlung von uns.
