MS-BBR-1U2U-80 Glissières à billes pour serveur à fixation par vis
Référence MS-BBR-1U2U-80 · Glissières télescopiques pour baie
Glissières à billes pour baies 19 pouces et châssis de serveur 1U à 4U de 436–439 mm de large.
MS-BBR-1U2U-80 Glissières à billes pour serveur à fixation par vis
- Largeur du châssis
- 436–439 mm
- Hauteur du châssis
- 1U / 2U / 3U / 4U
- Marques de serveurs
- Intel
- Capacité de charge
- 80 kg par paire
- Configurations à deux et trois éléments ; aucun rapport d’essai n’a été établi
- Montage sur la baie
- Fixation par vis
- Personnalisation
- Longueur du rail et course
- Structure coulissante
- À billes ; à deux ou trois éléments
- Compatibilité baie
- Baie 19 pouces
Le MS-BBR-1U2U-80 est une glissière de serveur à billes à fixation par vis, destinée aux baies 19 pouces et aux châssis de serveur 1U à 4U d’une largeur de 436–439 mm. Elle est disponible en configurations à deux ou trois éléments, toutes deux prévues pour 80 kg par paire. La longueur des rails et la course peuvent être personnalisées.
Spécifications techniques
Résumé du produit
Les rails MS-BBR-1U2U-80 de MetrixSlide utilisent un mécanisme de glissière à billes et se montent par vis dans des baies 19 pouces standard. Ils sont destinés aux châssis de serveur 1U à 4U de 436–439 mm de large. Le rail est disponible en configurations à deux éléments et à trois éléments, toutes deux prévues pour une charge de 80 kg par paire ; aucun rapport d’essai n’a été établi pour cette valeur. La longueur et la course du rail peuvent être personnalisées. Le matériau est une tôle d’acier galvanisé ou d’acier laminé à froid électrozingué, à confirmer selon la configuration choisie. Avant de commander, vérifiez les dimensions de montage par rapport au plan de votre châssis.
Détails du produit

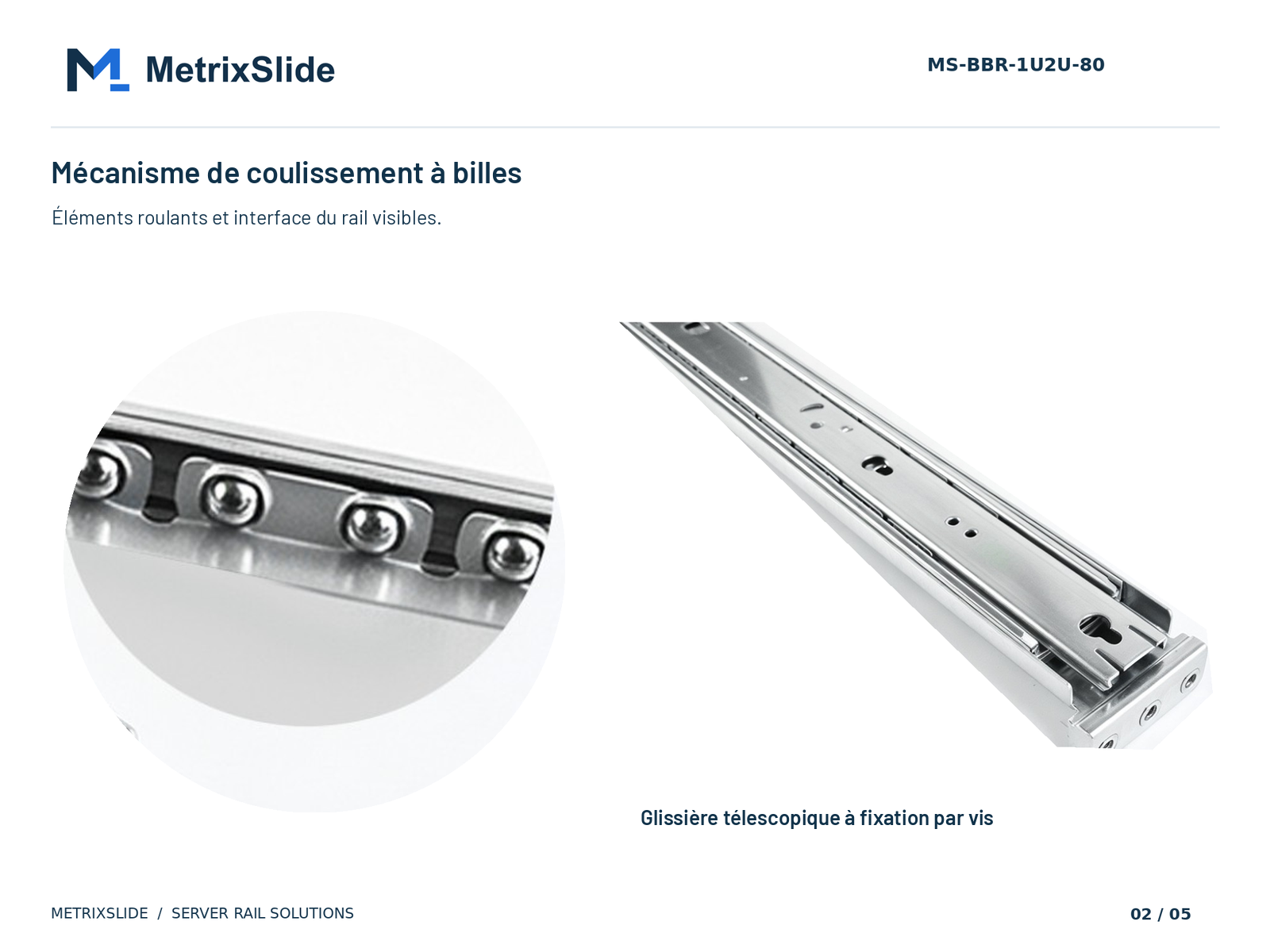

Mécanisme de coulissement à billes
La structure télescopique à billes permet d’accéder par coulissement aux châssis de serveur compatibles montés en baie. Sélectionnez la configuration des rails et la course en fonction de la profondeur de l’équipement et de l’accès nécessaire. La course et les dimensions finales dépendent de la configuration sélectionnée.

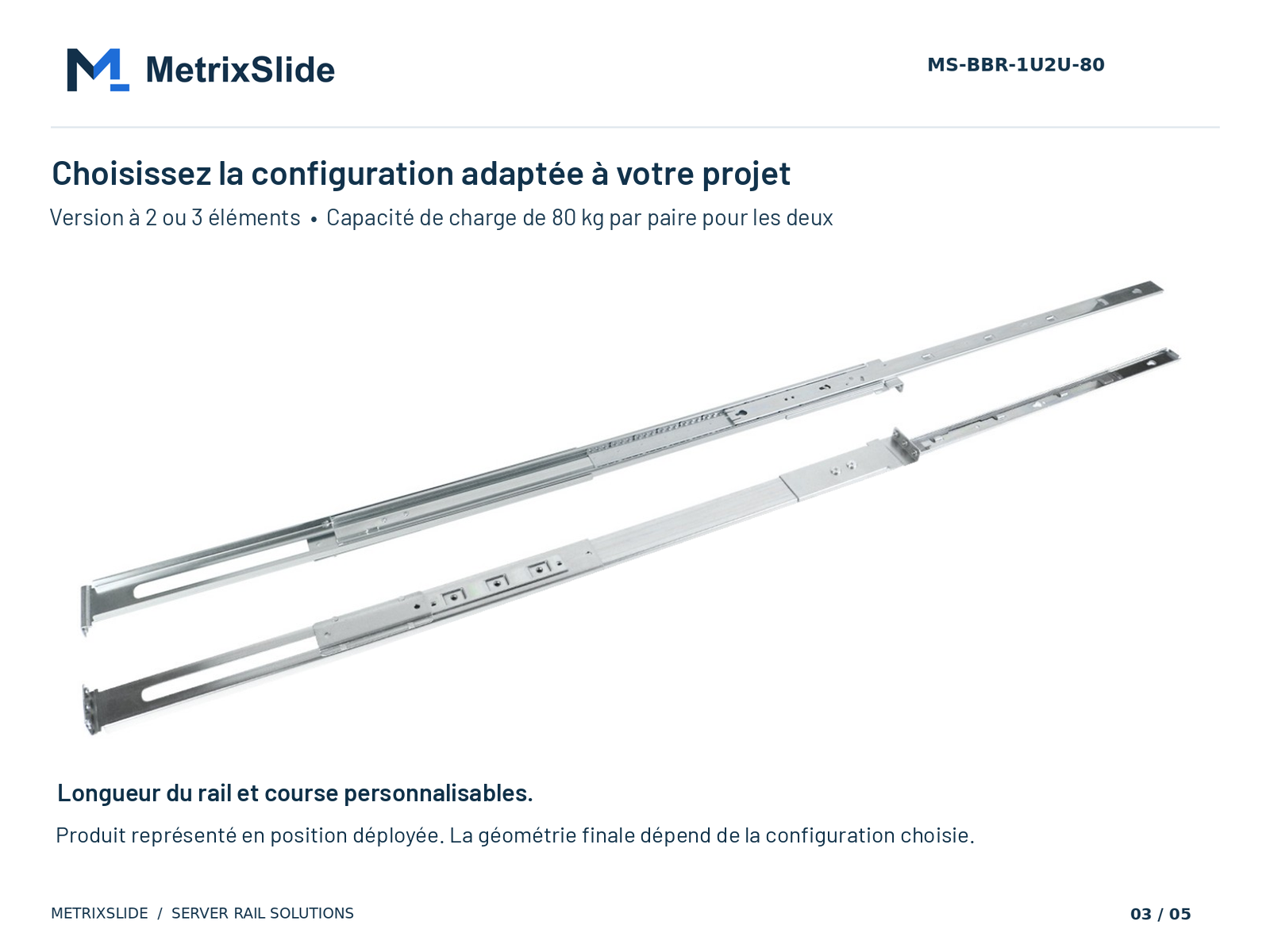

Configurations à deux ou trois éléments
Choisissez une configuration à deux ou trois éléments. Toutes deux offrent une capacité de charge de 80 kg par paire. Leur géométrie, leur longueur fermée et leur course diffèrent. Sélectionnez donc la configuration en fonction de vos plans et de vos besoins d’accès.

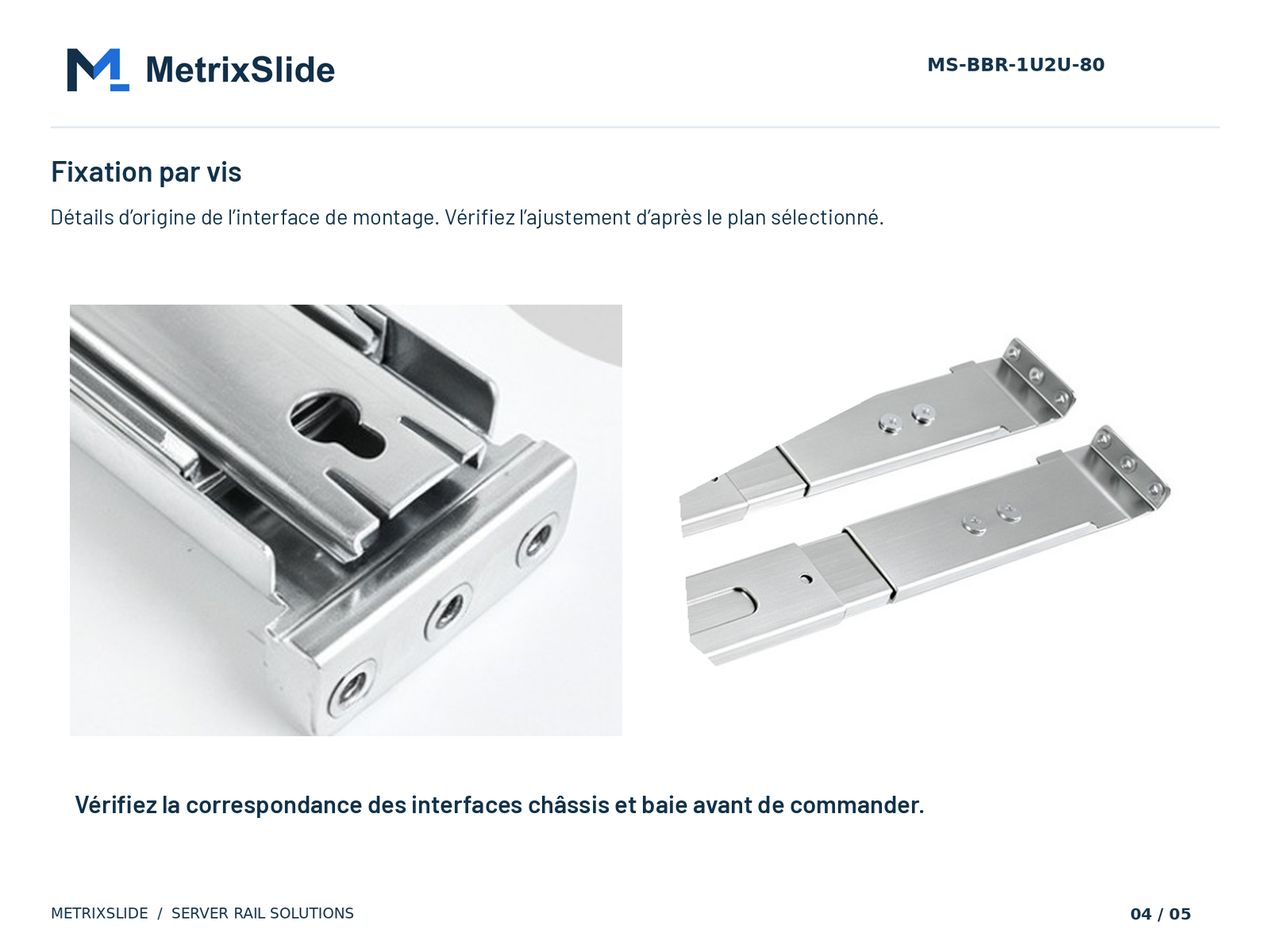

Installation avec fixation par vis
Les rails sont à fixation par vis. Les points de fixation du châssis et les interfaces avec la baie doivent correspondre au plan du rail sélectionné. Transmettez-nous le plan de l’équipement ou des photos nettes du montage afin que nous puissions examiner les interfaces.
Configuration et personnalisation
La longueur des rails et leur course peuvent être personnalisées. Selon la configuration sélectionnée, le matériau spécifié est une tôle d’acier galvanisé ou de l’acier laminé à froid avec revêtement électrolytique. Toute exigence supplémentaire concernant la configuration des trous, l’épaisseur de la tôle, le marquage ou l’emballage fait l’objet d’un examen technique distinct.
Obtenir une recommandation de rail
Pour commencer, envoyez-nous les informations suivantes :
- Largeur, profondeur et hauteur du châssis
- Poids total de l’équipement
- Course requise ou besoins d’accès
- Plan de l’interface de montage ou photos nettes, si disponibles
- Quantité d'échantillons et quantité de commande prévue
Caractéristiques principales
80 kg par paire
Les configurations à deux et trois éléments sont toutes deux prévues pour 80 kg par paire.
Pour les châssis 1U à 4U d’une largeur de 436–439 mm
Les dimensions de montage sont confirmées par rapport au plan du châssis.
Coulissement à billes
Des roulements à billes en acier supportent les éléments coulissants.
À deux ou trois éléments
Choisissez la configuration en fonction de l’accès requis pour la maintenance de votre équipement.
Installation avec fixation par vis
Fixation à la baie par vis, dans les baies standard de 19 pouces.
Longueur et course sur mesure
La longueur du rail et la course sont adaptées au châssis et à la baie.
Applications idéales
- Châssis de serveur 1U à 4U
- PC industriels
- Équipements de télécommunication
- Équipements réseau
- Projets de baies OEM
Applications
- Armoires serveurs
- Armoires réseau
- Infrastructures de télécommunications
- Ordinateurs industriels
- Équipements montés en baie
- Intégration d’équipements OEM
Options sur mesure & OEM
- Longueur du rail
- Course
- Marquage sous marque propre et emballage personnalisé
- Les modifications structurelles sont étudiées comme une exigence d'ingénierie distincte
Avantages
- Coulissement fluide sur billes
- Configuration à deux ou trois éléments
- Longueur du rail et course adaptées au châssis
- Fixation par vis dans des baies standard de 19 pouces
Équipements compatibles
- Châssis de serveur 1U à 4U
- PC industriels
- Équipements de télécommunication
- Équipements réseau
FAQ
Quelle est la capacité de charge du MS-BBR-1U2U-80 ?
80 kg par paire, pour les configurations à deux et trois éléments. Aucun rapport d’essai n’a été établi pour cette valeur ; indiquez-nous donc le poids total de l’équipement et les conditions d’accès pour sa maintenance.
À quels châssis est-il adapté ?
Châssis de serveur 1U à 4U de 436–439 mm de large dans des baies 19 pouces standard. Les dimensions de montage sont vérifiées par rapport au plan du châssis.
Quelle est la différence entre les configurations à deux et trois éléments ?
Le nombre d’éléments coulissants, qui détermine la course disponible. Indiquez-nous l’accès requis pour la maintenance et nous vous recommanderons la configuration appropriée.
Comment s’installe-t-il ?
Le montage s’effectue par vis. Pour un montage sans outil avec déplacement sur roulements à billes, consultez le MS-TLS-120.
La longueur et la course peuvent-elles être personnalisées ?
Oui. La longueur du rail et la course peuvent être personnalisées, les dimensions étant confirmées sur le plan.
Mon équipement pèse plus de 80 kg. Quel modèle dois-je utiliser ?
Le MS-TLS-120 présente une capacité spécifiée de 120 kg par paire, tandis que le MS-BBR-180 offre une capacité nominale allant jusqu’à 180 kg par paire.
Quels sont la quantité minimale de commande (MOQ) et le délai de livraison des échantillons ?
Les quantités d'échantillons et de commande sont convenues dans le cadre du projet. Pour une version sur mesure, les paires d'échantillons sont généralement prêtes 15 à 20 jours après l'approbation du plan. Les échantillons font l'objet d'un devis établi avec le projet.
Besoin de glissières à billes pour un châssis 1U à 4U ?
Envoyez-nous la largeur, la profondeur et la hauteur du châssis, le poids total de l’équipement ainsi que la course requise. Nous vous répondrons sous 24 heures avec une recommandation de rail.
