MS-FMR-SW-100 Rail sans outil pour commutateur réseau
Référence MS-FMR-SW-100 · Glissières télescopiques pour baie
Rail à friction à trois éléments pour baies 19 pouces et commutateurs réseau de 430–443 mm de large.
MS-FMR-SW-100 Rail sans outil pour commutateur réseau
- Largeur du châssis
- 430–443 mm
- Hauteur du châssis
- 1U / 2U / 3U / 4U
- Capacité de charge
- 100 kg par paire
- Capacité nominale ; aucun rapport d’essai délivré
- Montage sur la baie
- Sans outil
- Personnalisation
- Longueur, course, position des trous et structure, sous réserve d’une validation technique
- Structure coulissante
- Rail à friction à trois éléments (sans roulement à billes)
- Compatibilité baie
- Baie 19 pouces
Le MS-FMR-SW-100 est un rail à friction (sans roulement à billes) à trois éléments pour commutateurs réseau de 430–443 mm de large installés dans des baies 19 pouces. Il offre un montage sans outil dans la baie et une capacité de charge de 100 kg par paire. Acier SPCC laminé à froid, zingué.
Spécifications techniques
Résumé du produit
Rail à friction à trois éléments conçu pour les applications en baie 19 pouces et les commutateurs réseau de 430–443 mm de large, avec installation en baie sans outil. La largeur s'entend au niveau du corps du commutateur ou de l'équipement réseau. La charge nominale est de 100 kg par paire ; aucun rapport d'essai formel n'a été émis pour cette valeur, et les configurations sur mesure font l'objet d'une nouvelle évaluation. Le rail est fabriqué en acier laminé à froid SPCC avec une finition zinguée. Les positions des trous côté équipement et le mode de liaison sont vérifiés d'après votre plan.
Détails du produit

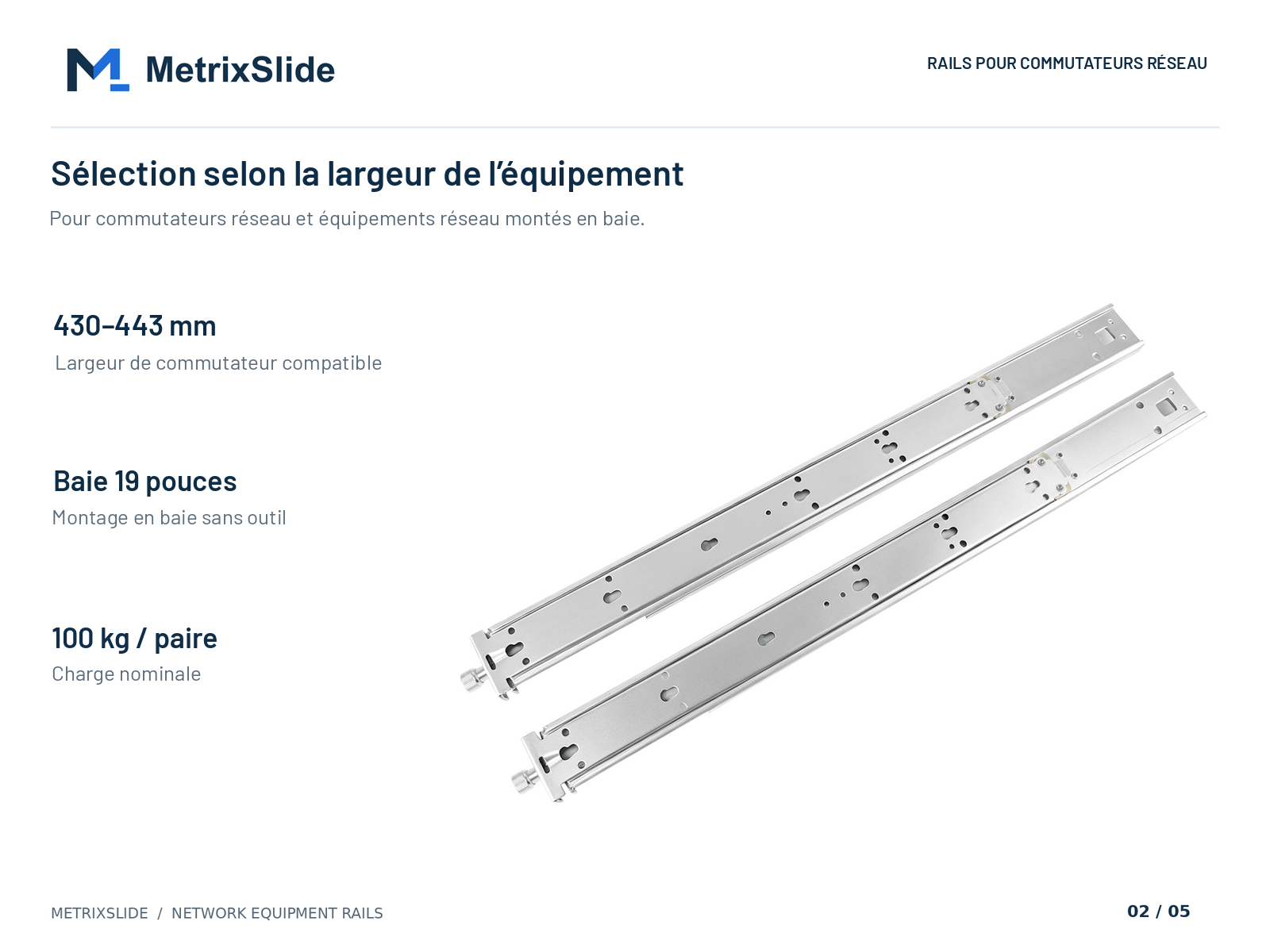

Choisir selon la largeur de l’équipement
Pour commutateurs réseau et équipements réseau montés en baie de 430–443 mm de large, en baie 19 pouces, avec montage en baie sans outil et une charge nominale de 100 kg par paire.

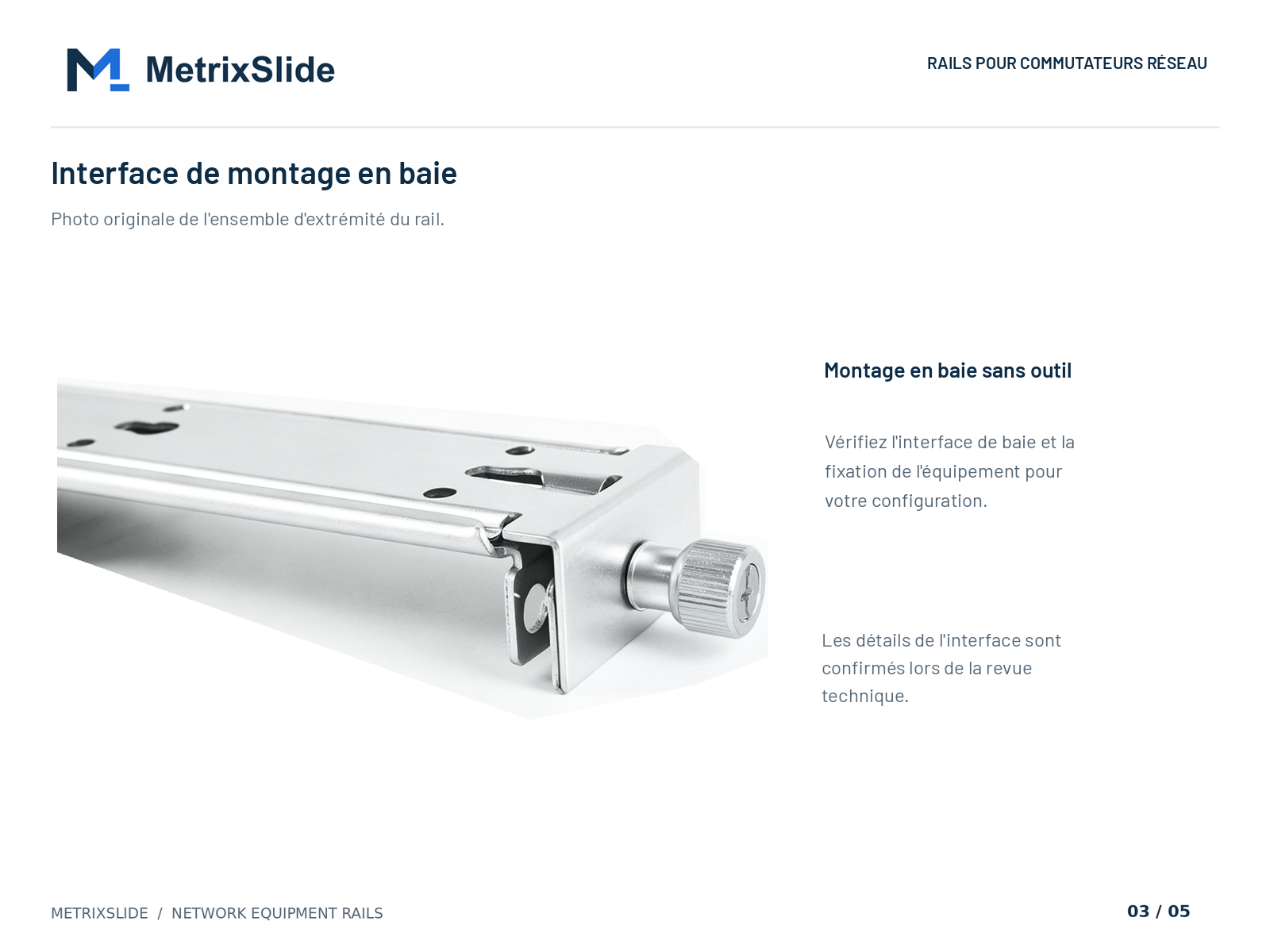

Montage en baie sans outil
L’extrémité du rail se monte sur la baie sans outil. L’interface avec la baie et la fixation de l’équipement sont vérifiées pour votre configuration.

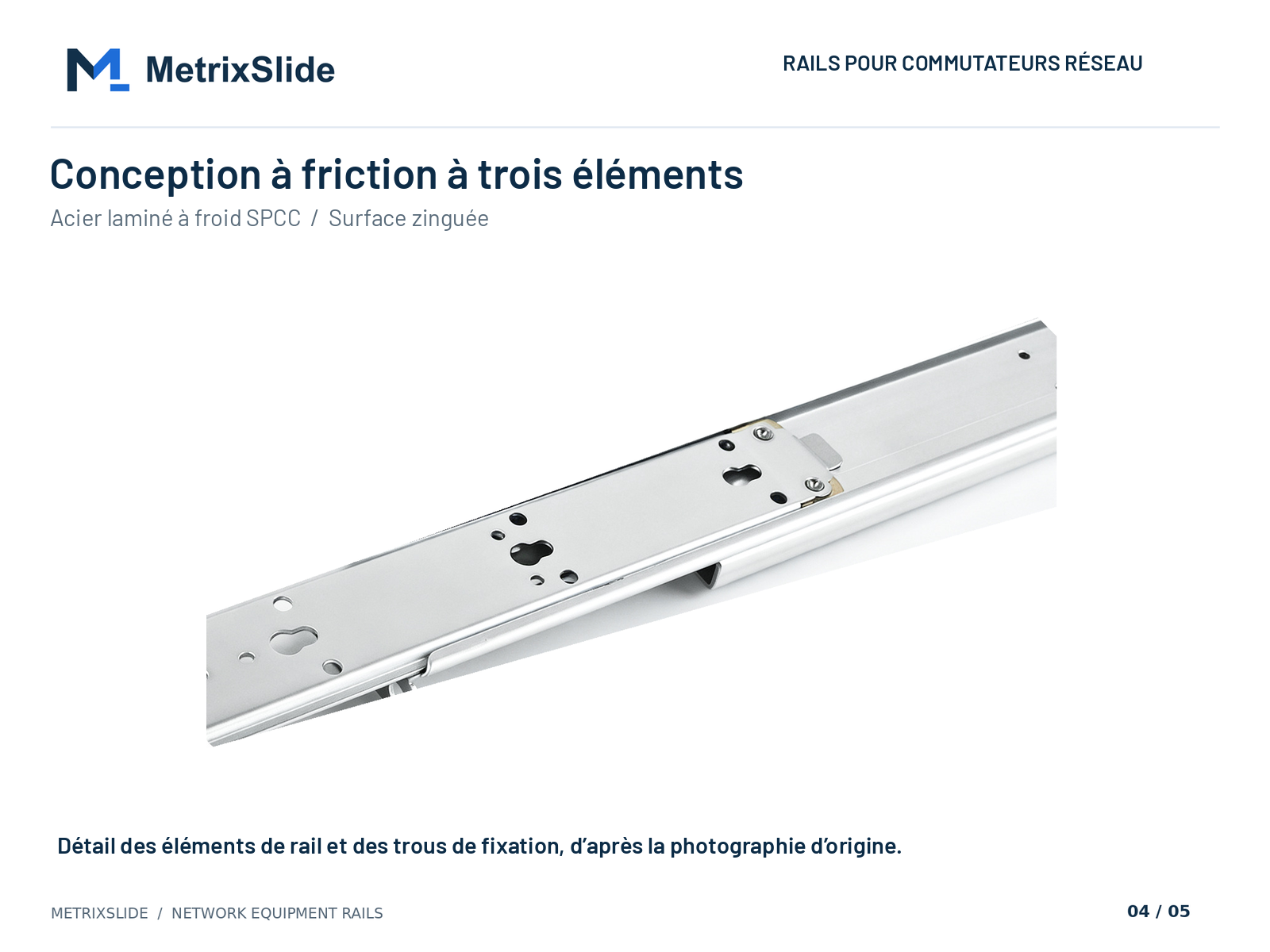

Conception à friction à trois éléments
Un rail télescopique à trois éléments à mécanisme de coulissement par friction, en acier laminé à froid SPCC à surface zinguée.

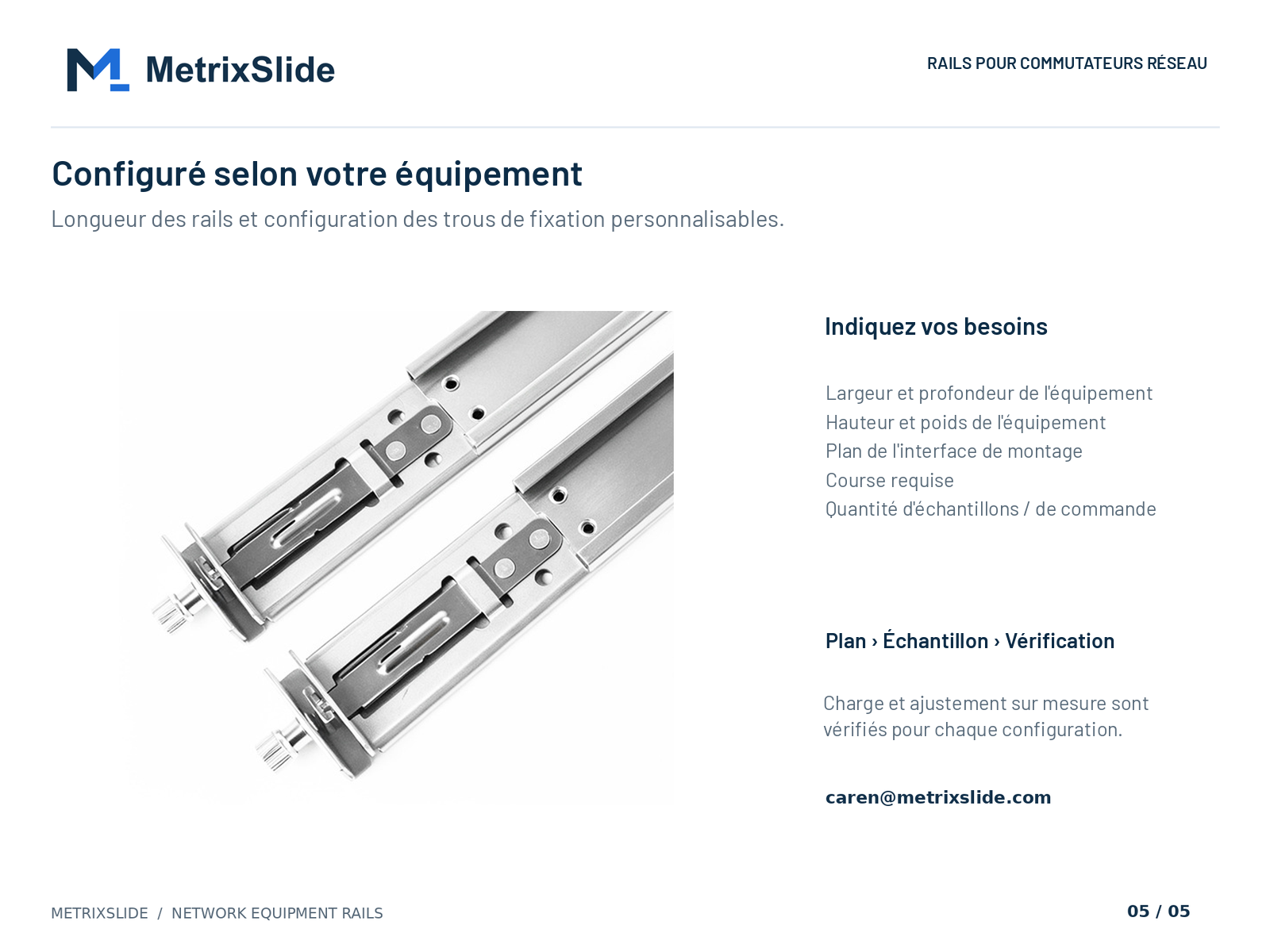

Configuré selon votre équipement
La longueur du rail et la configuration des trous de fixation peuvent être personnalisées. La charge et la compatibilité des versions sur mesure sont vérifiées pour chaque configuration, du plan à l’échantillon puis à la revue. Indiquez-nous vos exigences :
- Largeur et profondeur de l’équipement
- Hauteur et poids de l’équipement
- Plan de l’interface de montage
- Course requise
- Quantités d’échantillons et de commande
Photo du produit
Photo en studio de la paire de rails réelle, sans retouche du produit.
Caractéristiques principales
Charge nominale de 100 kg par paire
La charge nominale est de 100 kg par paire. Les configurations sur mesure font l'objet d'une nouvelle évaluation pour la charge prévue.
Pour commutateurs de 430–443 mm de large
La largeur s'entend au niveau du corps du commutateur ou de l'équipement réseau. Le jeu latéral est vérifié d'après votre plan.
Glissière à friction à trois éléments
Rail télescopique à trois éléments à mécanisme de coulissement à friction, sans roulements à billes.
Montage en baie sans outil
Le rail se monte dans la baie sans outil. La liaison côté équipement est vérifiée d'après votre plan.
Acier laminé à froid SPCC, zingué
Éléments de rail en acier laminé à froid SPCC avec finition zinguée.
Applications idéales
- Commutateurs réseau
- Équipements réseau montés en baie
- Équipements de télécommunication
- Équipements de sécurité
- Baies de centre de données
- Projets de baies OEM
Applications
- Armoires serveurs
- Commutateurs réseau
- Équipements de télécommunication
- PC industriels
- Équipements de sécurité
- Baies de centres de données
Options sur mesure & OEM
- Longueur et course du rail
- Positions et entraxes des trous
- Épaisseur du matériau
- Finition de surface
- Marquage laser et emballage
- Tous les éléments sur mesure sont soumis à une revue d'ingénierie
FAQ
À quels équipements ce rail est-il destiné ?
Commutateurs réseau et équipements réseau de 430–443 mm de large en baies 19 pouces.
Quelle est la charge nominale ?
100 kg par paire. Aucun rapport d'essai formel n'a été émis pour cette valeur ; indiquez-nous le poids de l'équipement et nous étudions la configuration.
S’agit-il d’une glissière à billes ?
Non. Il utilise un mécanisme de coulissement à friction à trois éléments.
Le « sans outil » s'applique-t-il aussi au côté équipement ?
« Sans outil » désigne le montage en baie. Les positions des trous et la liaison côté équipement sont vérifiées d'après votre plan.
Pour quelles hauteurs en U convient-il ?
Ce produit est prévu pour les équipements de hauteur 1U à 4U. Envoyez-nous la hauteur de l’équipement et la position des trous de montage afin que nous puissions vérifier la compatibilité.
Quels sont la quantité minimale de commande (MOQ) et le délai de livraison des échantillons ?
Les quantités d'échantillons et de commande sont convenues dans le cadre du projet. Pour une version sur mesure, les paires d'échantillons sont généralement prêtes 15 à 20 jours après l'approbation du plan. Les échantillons font l'objet d'un devis établi avec le projet.
Vérifiez la compatibilité avec votre commutateur
Envoyez la profondeur, la largeur et la hauteur en U du châssis, le poids total de l'équipement, châssis compris, ainsi qu'un plan de montage, un fichier CAD ou des photos nettes. Nous vous répondons sous 24 heures avec une recommandation de rail.
