MS-FMR-SW-100 무공구(툴리스) 네트워크 스위치 레일
SKU MS-FMR-SW-100 · 슬라이드 랙 레일
19인치 랙과 폭 430–443mm 네트워크 스위치용 3단 마찰식 레일.
MS-FMR-SW-100 무공구(툴리스) 네트워크 스위치 레일
- 섀시 폭
- 430–443mm
- 섀시 높이
- 1U / 2U / 3U / 4U
- 내하중
- 1쌍 기준 100kg
- 정격값, 시험 성적서 미발행
- 랙 측 설치
- 무공구(툴리스)
- 맞춤 제작(커스터마이징)
- 길이, 인출 길이, 홀 위치 및 구조, 엔지니어링 검토 필요
- 슬라이딩 구조
- 3단 마찰식
- 랙 호환
- 19인치 랙
MS-FMR-SW-100은 19인치 랙에 사용하는 폭 430–443mm의 네트워크 스위치용 3단 마찰식 레일로, 무공구(툴리스) 랙 장착 방식을 적용했으며 정격 내하중은 1쌍 기준 100kg입니다. SPCC 냉간 압연 강판, 아연 도금.
기술 사양
제품 개요
19인치 랙과 폭 430–443mm 네트워크 스위치용으로 설계한 3단 마찰식 레일로, 무공구(툴리스) 방식으로 랙에 설치합니다. 폭은 스위치 또는 네트워크 장비 본체 기준입니다. 정격 하중은 1쌍 기준 100kg이며, 이 수치에 대한 공식 시험 성적서는 발행되지 않았고 맞춤 구성은 다시 평가합니다. 레일은 SPCC 냉간 압연 강판에 아연 도금으로 마감했습니다. 장비 측 홀 위치와 체결 방식은 고객 도면과 대조해 확인합니다.
제품 상세

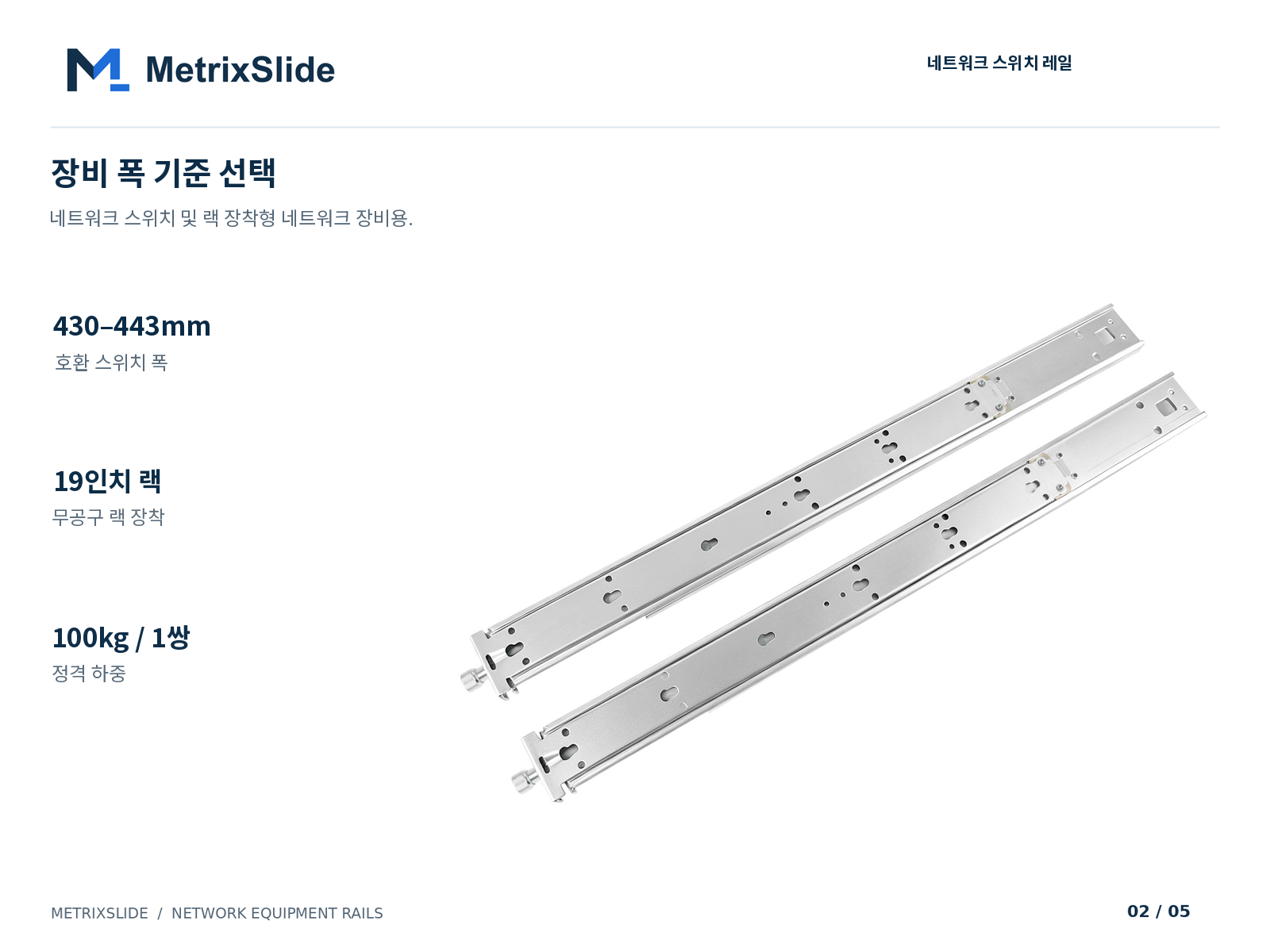

장비 폭 기준 선택
19인치 랙에 장착하는 폭 430–443mm의 네트워크 스위치 및 네트워크 장비용으로, 무공구(툴리스) 랙 장착 방식이며 정격 하중은 1쌍 기준 100kg입니다.

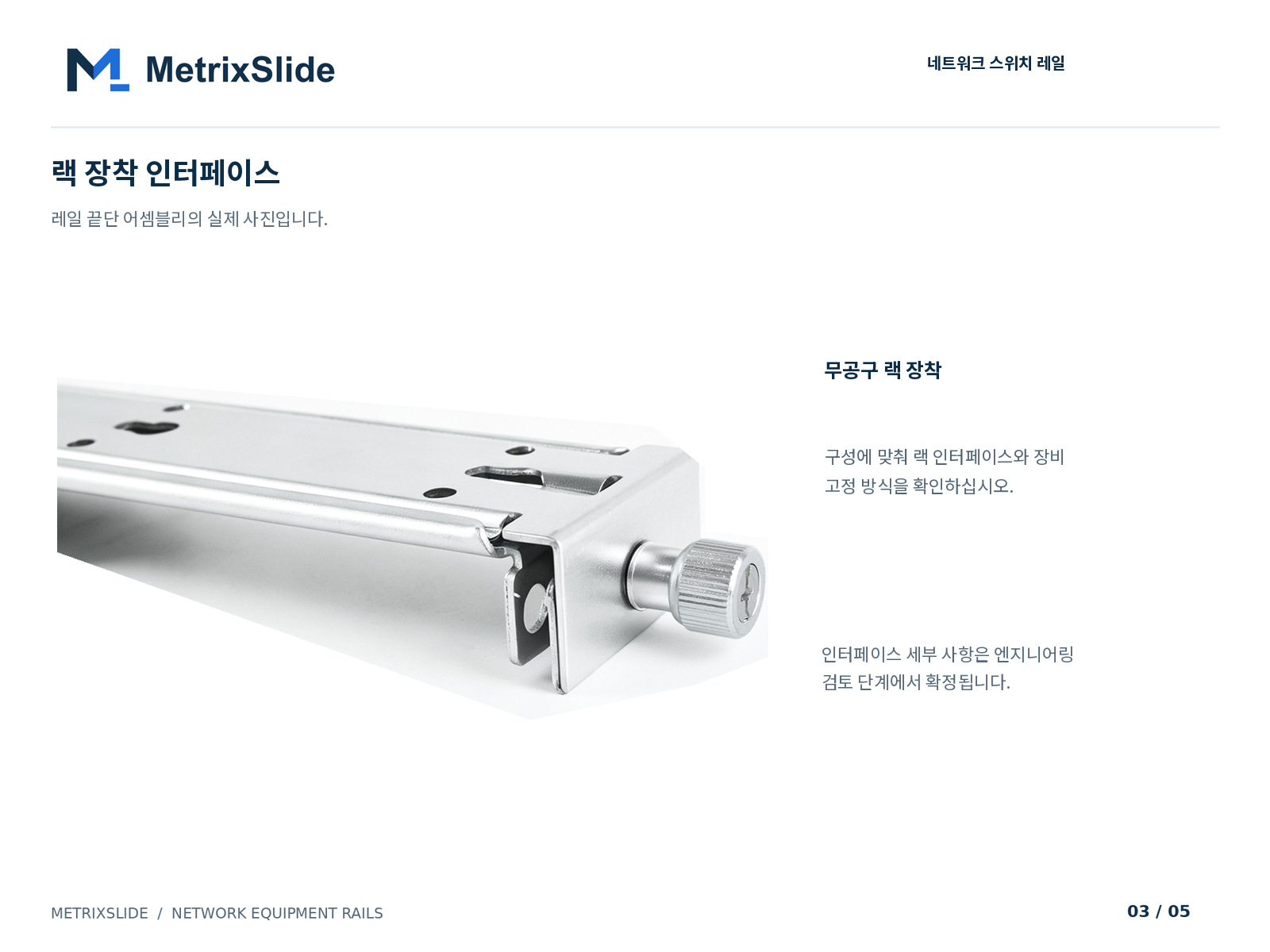

무공구(툴리스) 랙 장착
레일 끝단은 공구 없이 랙에 장착됩니다. 랙 인터페이스와 장비 체결 방식은 구성에 맞춰 검토합니다.

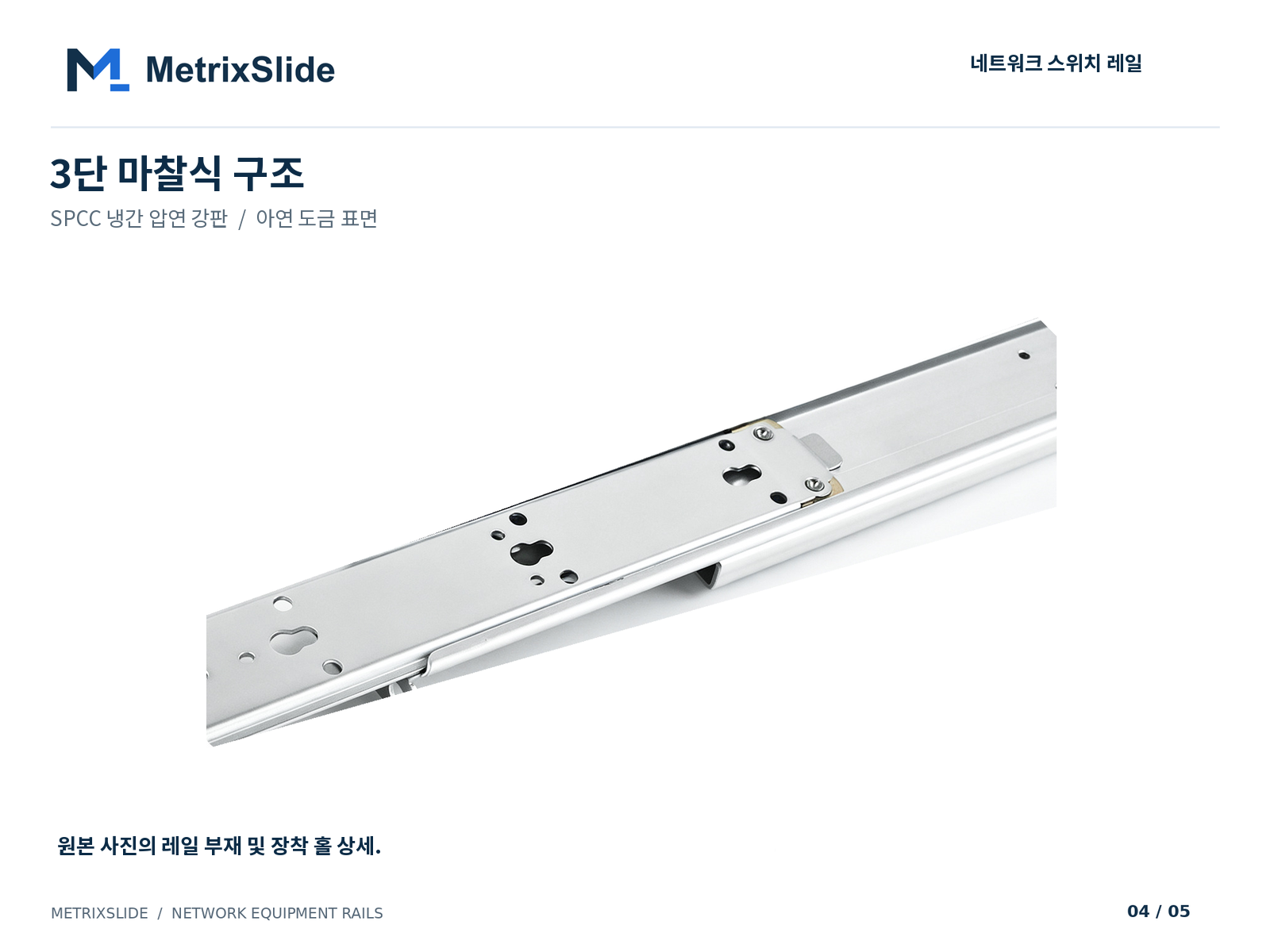

3단 마찰식 구조
마찰식 슬라이딩 방식의 3단 텔레스코픽 레일로, SPCC 냉간 압연 강판에 아연 도금 표면 처리를 적용했습니다.

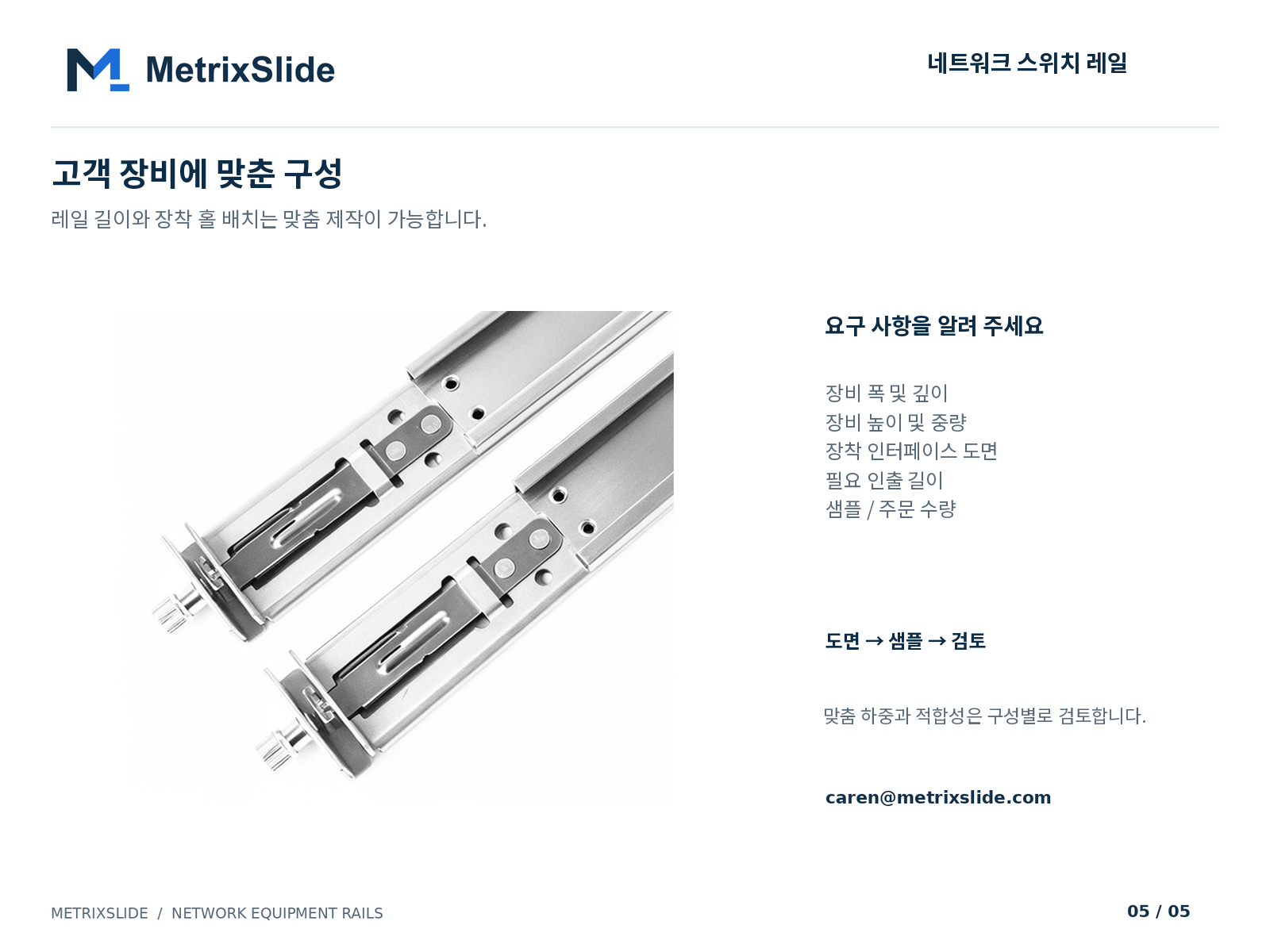

장비에 맞춘 구성
레일 길이와 장착 홀 배치는 맞춤 제작할 수 있습니다. 맞춤 구성의 하중과 장착 적합성은 도면, 샘플, 검토 순으로 구성마다 확인합니다. 요구 사항을 알려 주십시오.
- 장비 폭 및 깊이
- 장비 높이 및 중량
- 장착 인터페이스 도면
- 필요 인출 길이
- 샘플 및 주문 수량
제품 사진
실제 레일 1쌍을 스튜디오에서 촬영한 사진으로, 제품은 보정하지 않았습니다.
주요 특징
정격 하중 1쌍 기준 100kg
정격 하중은 1쌍 기준 100kg입니다. 맞춤 구성은 사용 하중에 맞춰 다시 평가합니다.
폭 430–443mm 스위치용
폭은 스위치 또는 네트워크 장비 본체 기준입니다. 측면 여유는 고객 도면과 대조해 확인합니다.
3단 마찰식 슬라이드
볼 베어링이 아닌 마찰식 슬라이딩 방식의 3단 텔레스코픽 레일입니다.
무공구(툴리스) 랙 장착
레일은 공구 없이 랙에 장착합니다. 장비 측 체결부는 고객 도면과 대조해 확인합니다.
SPCC 냉간 압연 강판, 아연 도금
레일 부재는 SPCC 냉간 압연 강판에 아연 도금 마감입니다.
적합한 용도
- 네트워크 스위치
- 랙 장착형 네트워크 장비
- 통신 장비
- 보안 어플라이언스
- 데이터센터 캐비닛
- OEM 랙 프로젝트
적용 분야
- 서버 캐비닛
- 네트워크 스위치
- 통신 장비
- 산업용 PC
- 보안 어플라이언스
- 데이터센터 랙
맞춤 제작(커스터마이징) & OEM 옵션
- 레일 길이 및 인출 길이
- 홀 위치 및 간격
- 소재 두께
- 표면 처리
- 레이저 마킹 및 포장
- 모든 맞춤 항목은 엔지니어링 검토 대상
FAQ
이 레일은 어떤 장비용인가요?
19인치 랙에 설치하는 폭 430–443mm 네트워크 스위치 및 네트워크 장비용입니다.
정격 하중은 얼마인가요?
1쌍 기준 100kg입니다. 이 수치에 대한 공식 시험 성적서는 발행되지 않았으며, 장비 중량을 알려 주시면 구성을 검토해 드립니다.
볼 베어링 레일인가요?
아니요. 3단 마찰식 슬라이딩 방식을 사용합니다.
무공구(툴리스)는 장비 측에도 적용되나요?
무공구(툴리스)는 랙 장착에 해당하는 설명입니다. 장비 측 홀 위치와 체결부는 고객 도면과 대조해 확인합니다.
어떤 U 높이에 맞나요?
1U~4U 높이 등급의 장비용입니다. 적합성 확인을 위해 장비 높이와 장착 홀 위치를 보내 주십시오.
최소 주문 수량(MOQ)과 샘플 납기는 어떻게 되나요?
샘플 수량과 주문 수량은 프로젝트별로 협의합니다. 맞춤 사양의 경우 샘플 레일은 보통 도면 승인 후 15~20일이면 준비됩니다. 샘플 견적은 프로젝트 견적과 함께 제시합니다.
OEM / ODM 서버 레일 제조업체
MetrixSlide는 AI 인프라, GPU 서버, 수랭식 플랫폼 및 엔터프라이즈 데이터센터용 고하중 서버 레일 시스템을 설계·제조하며, 시제품 개발부터 대량 생산까지 고객을 지원합니다.
- 연간 3,000,000세트 이상 레일 생산
- 사내 프레스 가공, 롤 포밍 & 금형 제작
- 40–180kg 내하중 엔지니어링 지원
- ISO 9001 품질경영시스템
- OEM / ODM 자체 브랜드(PB) & 맞춤 개발
- 글로벌 수출 & 프로젝트 지원
첫 상담부터 서버 레일 설치까지 8단계
표준 레일 키트와 완전 맞춤형 서버 레일 모두 동일한 절차로 진행합니다. 고객이 요구 정보를 보내면 도면을 제공하고, 샘플로 장착 적합성을 검증한 후 전체 수량을 생산하며 설치까지 지원합니다.
- 01
요구사항 협의
용도, 서버 유형, 수량, 일정 확인. 첫 상담부터 엔지니어 참여
- 02
섀시 & 랙 사양 전달
섀시 도면 또는 모델, 폭과 깊이, 장착 구조, 전후 포스트 간 거리 및 하중 정보
- 03
2D / 3D 모델 제공
24시간 이내 레일 매칭안 제안 후 검토용 2D 도면 또는 3D 모델 제공
- 04
샘플 주문
통상 10~100쌍. 실제 섀시와 랙에서 장착 적합성과 기능을 시험하기에 충분한 수량
- 05
금형 제작 및 샘플 생산
맞춤형 금형 자체 제작 후 샘플 생산, 검사 및 출하
- 06
검증 및 전체 수량 주문
고객사에서 실물 장착과 하중을 확인한 후 설계 확정 및 양산 주문 승인
- 07
양산 및 납품
ISO 9001 관리 체계에 따른 전체 주문 수량 생산, 수출 포장 및 해상 또는 항공 운송
- 08
설치 지원
납품된 모든 레일 키트에 대해 공장에서 설치 가이드 및 애프터서비스 제공
