MS-BBR-1U2U-80 나사 고정식 볼 베어링 서버 레일
SKU MS-BBR-1U2U-80 · 슬라이드 랙 레일
19인치 랙 및 폭 436–439mm의 1U~4U 서버 섀시용 볼 베어링 레일
MS-BBR-1U2U-80 나사 고정식 볼 베어링 서버 레일
- 섀시 폭
- 436–439mm
- 섀시 높이
- 1U / 2U / 3U / 4U
- 서버 브랜드
- Intel
- 내하중
- 1쌍 기준 80kg
- 2단 및 3단 구성, 시험 성적서 미발행
- 랙 측 설치
- 나사 고정식
- 맞춤 제작(커스터마이징)
- 레일 길이 및 인출 길이
- 슬라이딩 구조
- 볼 베어링, 2단 또는 3단
- 랙 호환
- 19인치 랙
MS-BBR-1U2U-80은 19인치 랙과 폭 436–439mm의 1U~4U 서버 섀시용 나사 고정식 볼 베어링 서버 레일입니다. 2단 및 3단 구성으로 제공되며, 두 구성 모두 내하중은 1쌍 기준 80kg입니다. 레일 길이와 인출 길이는 맞춤 제작할 수 있습니다.
기술 사양
제품 개요
MetrixSlide MS-BBR-1U2U-80 레일은 볼 베어링 슬라이딩 메커니즘을 적용하며 표준 19인치 랙에 나사 고정식으로 설치합니다. 폭 436–439mm의 1U~4U 서버 섀시용입니다. 2단 및 3단 구성으로 제공되며, 두 구성 모두 내하중은 1쌍 기준 80kg입니다. 이 수치에 대한 시험 성적서는 발행되지 않았습니다. 레일 길이와 인출 길이는 맞춤 제작할 수 있습니다. 소재는 아연 도금 강판 또는 전기 도금 냉간 압연 강판이며, 선택한 구성에 따라 확정됩니다. 주문 전에 섀시 도면과 대조하여 장착 치수를 확인하십시오.
제품 상세

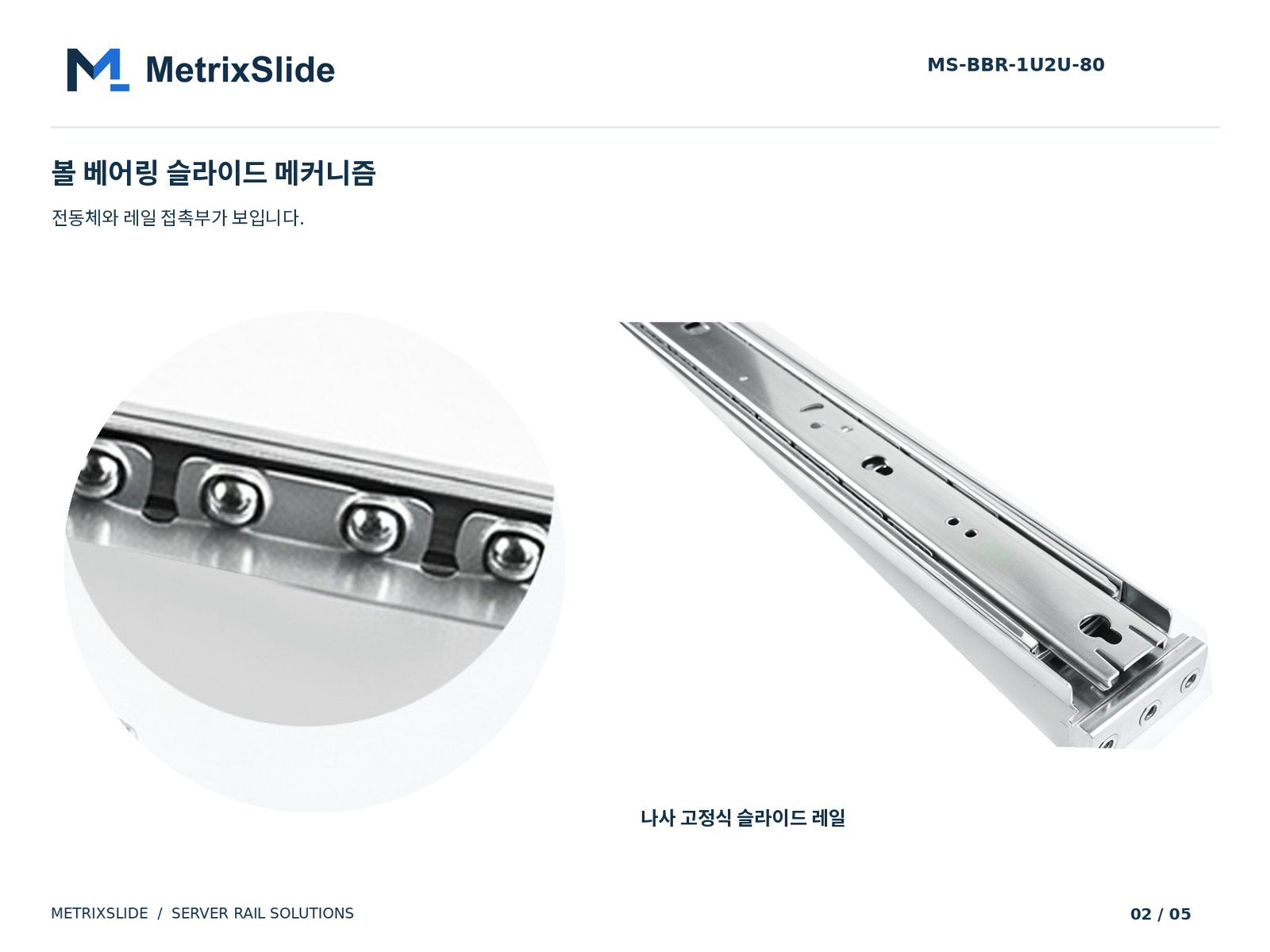

볼 베어링 슬라이딩 메커니즘
볼 베어링 텔레스코픽 구조로 호환되는 랙 장착형 서버 섀시에 슬라이딩 방식으로 접근할 수 있습니다. 장비 깊이와 필요한 접근 범위에 맞춰 레일 구성과 인출 길이를 선택하십시오. 최종 인출 길이와 치수는 선택한 구성에 따라 결정됩니다.

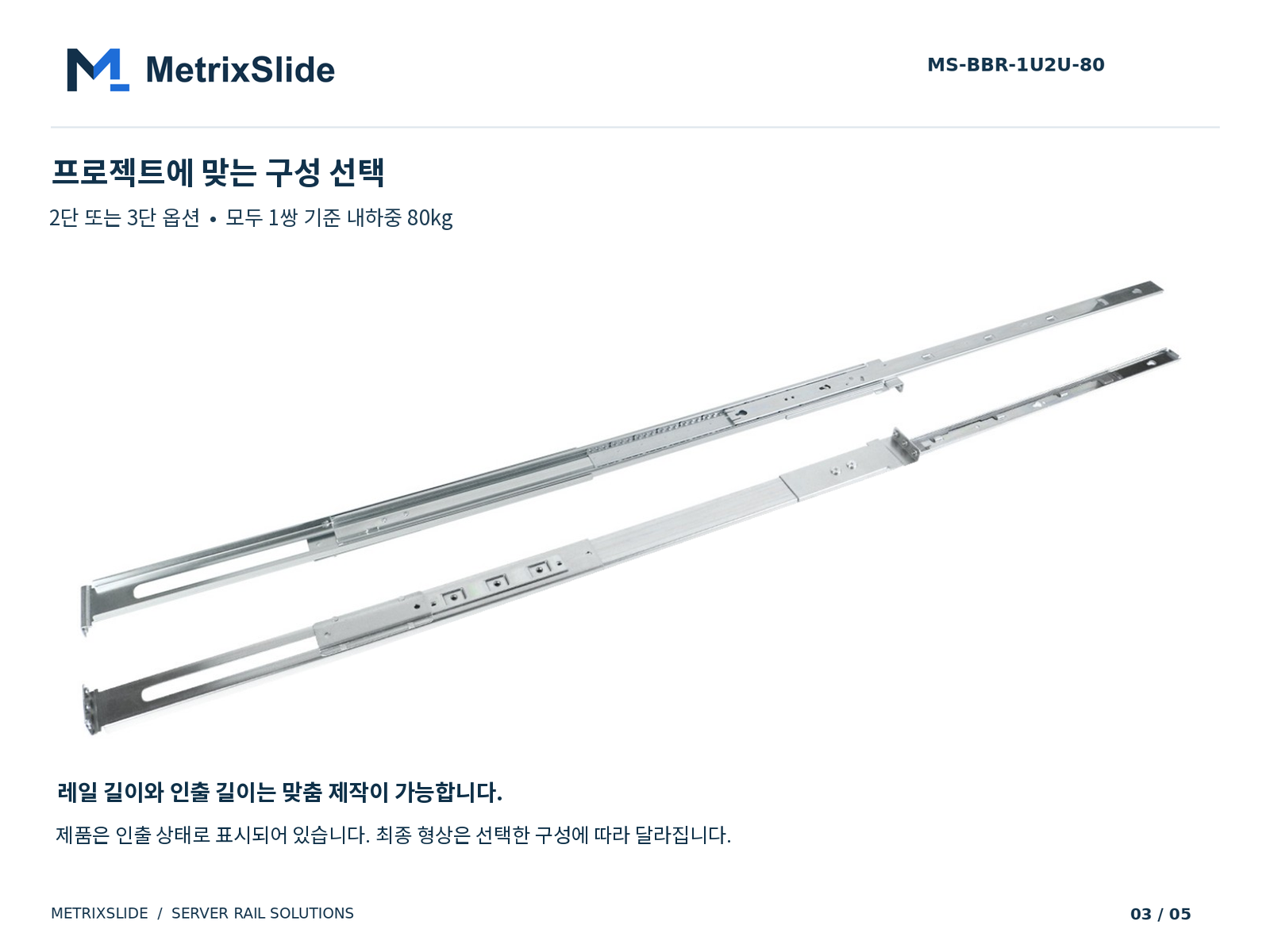

2단 및 3단 옵션
2단 또는 3단 구성을 선택할 수 있습니다. 두 구성 모두 내하중은 1쌍 기준 80kg입니다. 구조, 수납 길이 및 인출 길이가 다르므로 도면과 접근 요구사항에 맞춰 구성을 선택하십시오.

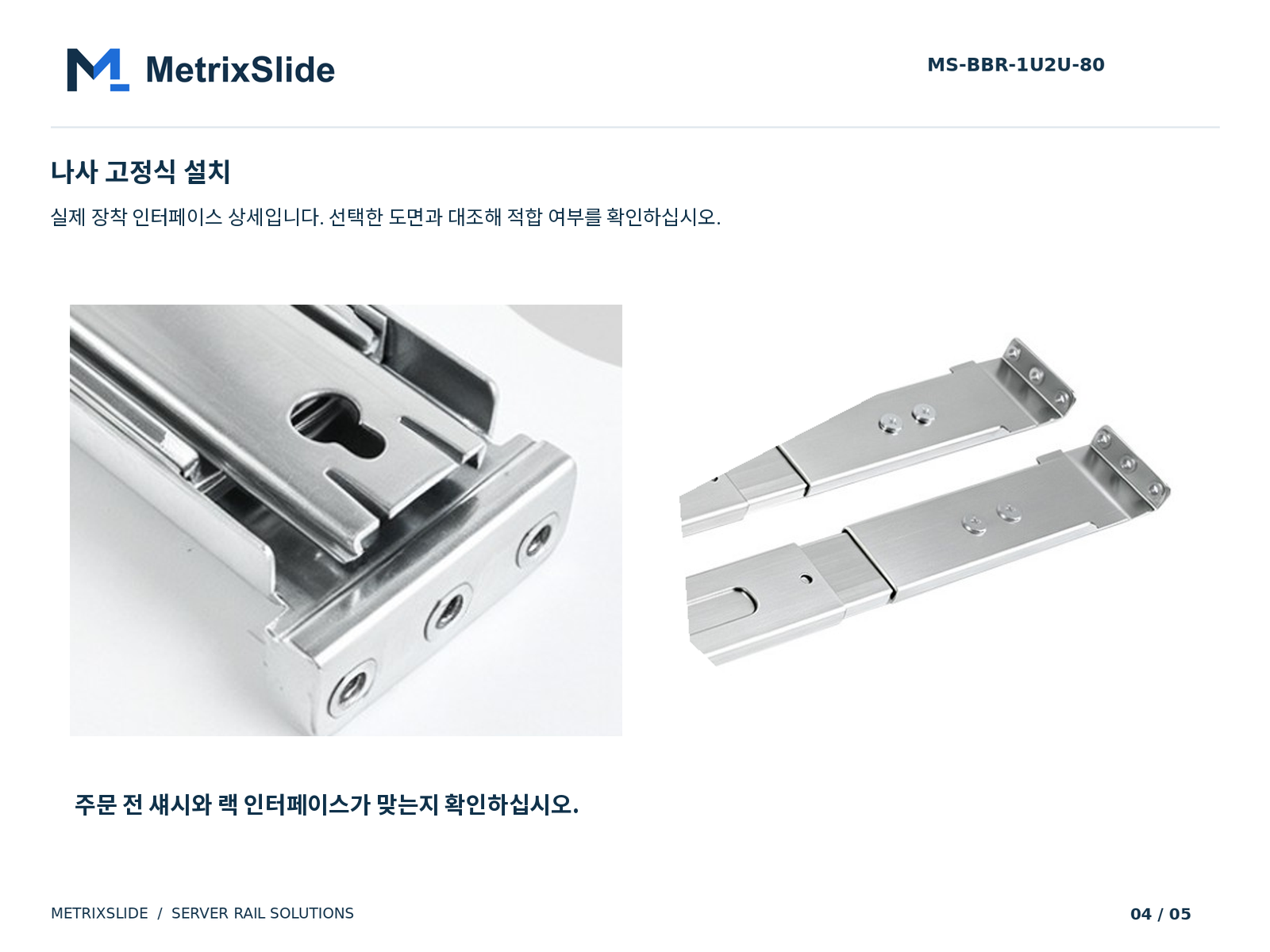

나사 고정식 설치
레일은 나사 고정식입니다. 섀시 체결부와 랙 장착 인터페이스가 선택한 레일 도면과 일치해야 합니다. 인터페이스를 검토할 수 있도록 장비 도면이나 장착부를 명확히 확인할 수 있는 사진을 보내 주십시오.
구성 및 맞춤 제작(커스터마이징)
레일 길이와 인출 길이를 맞춤 제작할 수 있습니다. 소재는 선택한 구성에 따라 아연 도금 강판 또는 전기 도금 냉간 압연 강판으로 지정됩니다. 추가 홀 패턴, 강판 두께, 브랜딩 또는 포장 요구사항은 엔지니어링팀에서 별도로 검토합니다.
레일 추천 받기
다음 정보를 보내 주십시오:
- 섀시 폭, 깊이 및 높이
- 장비 총중량
- 필요한 인출 길이 또는 접근 요구사항
- 장착 인터페이스 도면 또는 명확한 사진(보유 시)
- 샘플 수량 및 예상 주문 수량
주요 특징
1쌍 기준 80kg
2단 및 3단 구성 모두 내하중은 1쌍 기준 80kg입니다.
폭 436–439mm의 1U~4U 섀시용
섀시 도면을 기준으로 장착 치수 확인
볼 베어링 슬라이딩
강철 볼 베어링으로 슬라이딩 레일 지지
2단 또는 3단
장비 정비에 필요한 접근 범위에 따라 구성 선택
나사 고정식 설치
표준 19인치 랙에 나사로 고정.
맞춤형 길이 및 인출 길이
섀시와 랙에 맞춘 레일 길이 및 인출 길이
적합한 용도
- 1U~4U 서버 섀시
- 산업용 PC
- 통신 장비
- 네트워크 장비
- OEM 랙 프로젝트
적용 분야
- 서버 캐비닛
- 네트워크 캐비닛
- 통신 인프라
- 산업용 컴퓨터
- 랙 장착형 장비
- OEM 장비 통합
맞춤 제작(커스터마이징) & OEM 옵션
- 레일 길이
- 인출 길이
- 자체 브랜드(PB) 표기 및 포장
- 구조 변경은 별도 엔지니어링 요구 사항으로 검토
강점
- 부드러운 볼 베어링 인출 동작
- 2단 또는 3단 구성
- 섀시에 맞춘 레일 길이 및 인출 길이
- 표준 19인치 랙용 나사 고정식 장착
호환 장비
- 1U~4U 서버 섀시
- 산업용 PC
- 통신 장비
- 네트워크 어플라이언스
FAQ
MS-BBR-1U2U-80의 내하중은 얼마인가요?
2단 및 3단 구성 모두 1쌍 기준 80kg입니다. 이 수치에 대한 시험 성적서는 발행되지 않았으므로 장비 총중량과 정비 방식을 알려주십시오.
어떤 섀시에 장착할 수 있나요?
표준 19인치 랙용 폭 436–439mm의 1U~4U 서버 섀시. 섀시 도면 기준 장착 치수 확인.
2단 구성과 3단 구성의 차이는 무엇인가요?
슬라이딩 레일 수가 다르며, 이에 따라 사용 가능한 인출 길이가 달라집니다. 정비에 필요한 접근 범위를 알려주시면 적합한 구성을 추천해 드립니다.
어떻게 설치하나요?
나사 고정식입니다. 볼 베어링 방식의 무공구(툴리스) 장착 제품이 필요하면 MS-TLS-120을 확인하십시오.
길이와 인출 길이를 맞춤 제작할 수 있나요?
가능합니다. 레일 길이와 인출 길이를 맞춤 제작할 수 있으며, 치수는 도면에서 확정합니다.
장비가 80kg보다 무거우면 어떤 제품을 사용해야 하나요?
MS-TLS-120의 규정 내하중은 1쌍 기준 120kg이며, MS-BBR-180의 공칭 내하중은 1쌍 기준 최대 180kg입니다.
최소 주문 수량(MOQ)과 샘플 납기는 어떻게 되나요?
샘플 수량과 주문 수량은 프로젝트별로 협의합니다. 맞춤 사양의 경우 샘플 레일은 보통 도면 승인 후 15~20일이면 준비됩니다. 샘플 견적은 프로젝트 견적과 함께 제시합니다.
OEM / ODM 서버 레일 제조업체
MetrixSlide는 AI 인프라, GPU 서버, 수랭식 플랫폼 및 엔터프라이즈 데이터센터용 고하중 서버 레일 시스템을 설계·제조하며, 시제품 개발부터 대량 생산까지 고객을 지원합니다.
- 연간 3,000,000세트 이상 레일 생산
- 사내 프레스 가공, 롤 포밍 & 금형 제작
- 40–180kg 내하중 엔지니어링 지원
- ISO 9001 품질경영시스템
- OEM / ODM 자체 브랜드(PB) & 맞춤 개발
- 글로벌 수출 & 프로젝트 지원
첫 상담부터 서버 레일 설치까지 8단계
표준 레일 키트와 완전 맞춤형 서버 레일 모두 동일한 절차로 진행합니다. 고객이 요구 정보를 보내면 도면을 제공하고, 샘플로 장착 적합성을 검증한 후 전체 수량을 생산하며 설치까지 지원합니다.
- 01
요구사항 협의
용도, 서버 유형, 수량, 일정 확인. 첫 상담부터 엔지니어 참여
- 02
섀시 & 랙 사양 전달
섀시 도면 또는 모델, 폭과 깊이, 장착 구조, 전후 포스트 간 거리 및 하중 정보
- 03
2D / 3D 모델 제공
24시간 이내 레일 매칭안 제안 후 검토용 2D 도면 또는 3D 모델 제공
- 04
샘플 주문
통상 10~100쌍. 실제 섀시와 랙에서 장착 적합성과 기능을 시험하기에 충분한 수량
- 05
금형 제작 및 샘플 생산
맞춤형 금형 자체 제작 후 샘플 생산, 검사 및 출하
- 06
검증 및 전체 수량 주문
고객사에서 실물 장착과 하중을 확인한 후 설계 확정 및 양산 주문 승인
- 07
양산 및 납품
ISO 9001 관리 체계에 따른 전체 주문 수량 생산, 수출 포장 및 해상 또는 항공 운송
- 08
설치 지원
납품된 모든 레일 키트에 대해 공장에서 설치 가이드 및 애프터서비스 제공
