MS-FMR-2U-100 무공구(툴리스) 2U 마찰식 서버 레일
SKU MS-FMR-2U-100 · 슬라이드 랙 레일
19인치 랙 대응. 섀시 폭 436–439mm. 길이 및 홀 위치 맞춤 제작.
MS-FMR-2U-100 무공구(툴리스) 2U 마찰식 서버 레일
- 섀시 폭
- 436–439mm
- 섀시 높이
- 1U / 2U / 3U / 4U
- 서버 브랜드
- Dell / HP
- 내하중
- 1쌍 기준 100kg
- 완전 인출 상태에서 24시간 정하중 시험, 섀시 포함
- 랙 측 설치
- 무공구(툴리스)
- 맞춤 제작(커스터마이징)
- 레일 길이 및 장착 홀 위치
- 슬라이딩 구조
- 마찰식
- 랙 호환
- 19인치 랙
MS-FMR-2U-100은 표준 19인치 랙과 폭 436–439mm의 1U~4U 서버 섀시용 무공구(툴리스) 마찰식 서버 레일이며, 내하중은 100kg입니다. 레일 길이와 장착 홀 위치는 섀시 도면에 맞춰 제작됩니다.

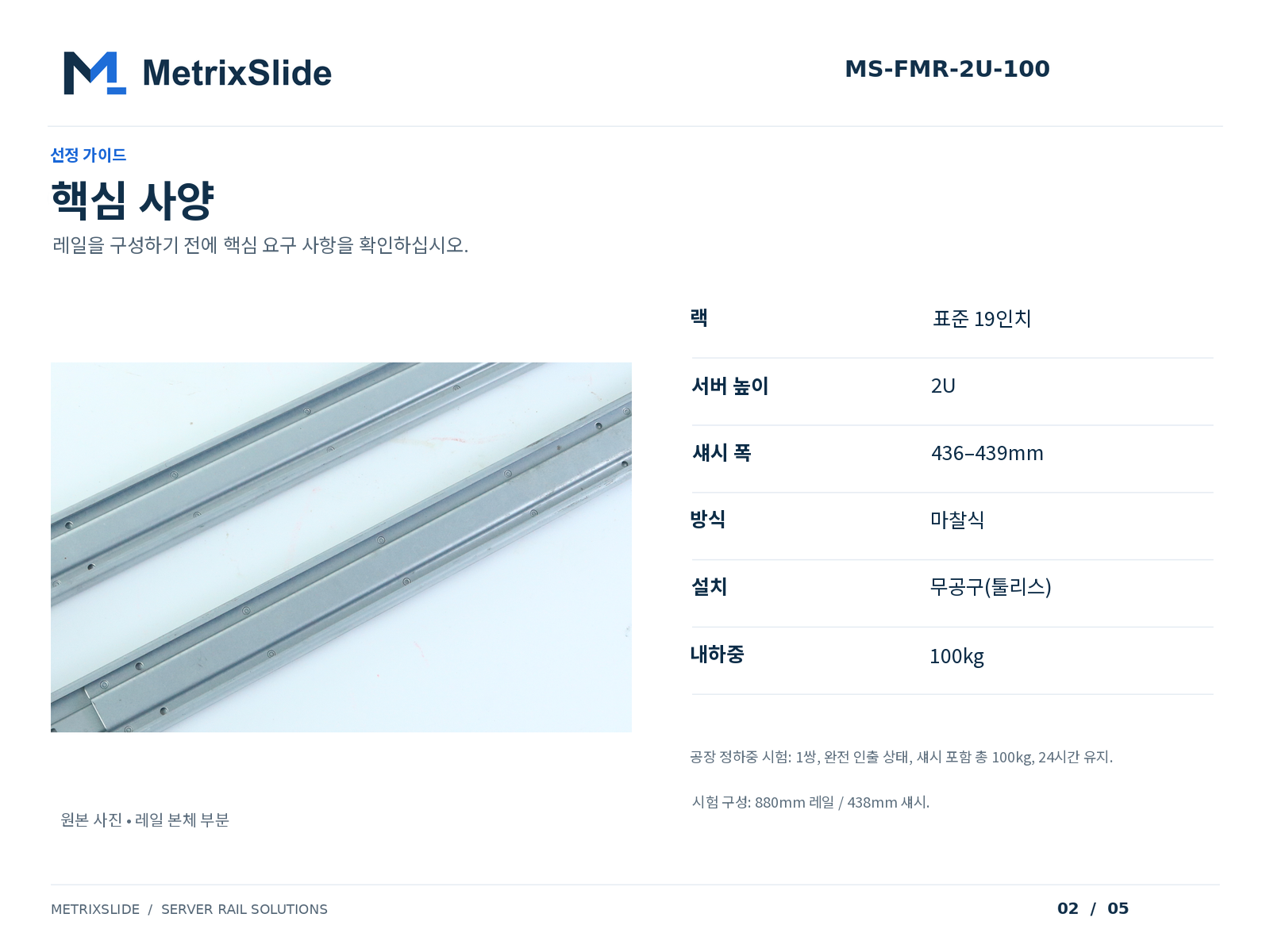

기술 사양
제품 개요
MetrixSlide MS-FMR-2U-100 마찰식 서버 레일은 표준 19인치 랙과 폭 436–439mm의 1U~4U 서버 섀시용으로 설계되었습니다. 공구 없이 설치할 수 있고 내하중은 100kg이며, 레일 길이와 장착 홀 위치는 맞춤 제작됩니다. 공장 정하중 시험에서는 레일 1쌍을 완전 인출한 상태에서 섀시를 포함해 총 100kg의 하중을 24시간 동안 지지했으며, 이탈이나 걸림 없이 기능을 유지했습니다. 시험한 레일의 길이는 880mm, 섀시 폭은 438mm였습니다. 이 결과는 해당 구성에 적용되며, 레일 길이나 장착 세부 사항이 변경되면 요구 내하중에 적합한지 검토합니다.
제품 상세
고객 섀시 치수에 맞춘 설계
섀시 깊이, 폭, 높이와 장비 총중량부터 알려 주십시오. MetrixSlide가 레일 길이와 브래킷 조정 구성을 선정한 뒤 장착 홀 위치를 고객 도면에 맞춥니다.

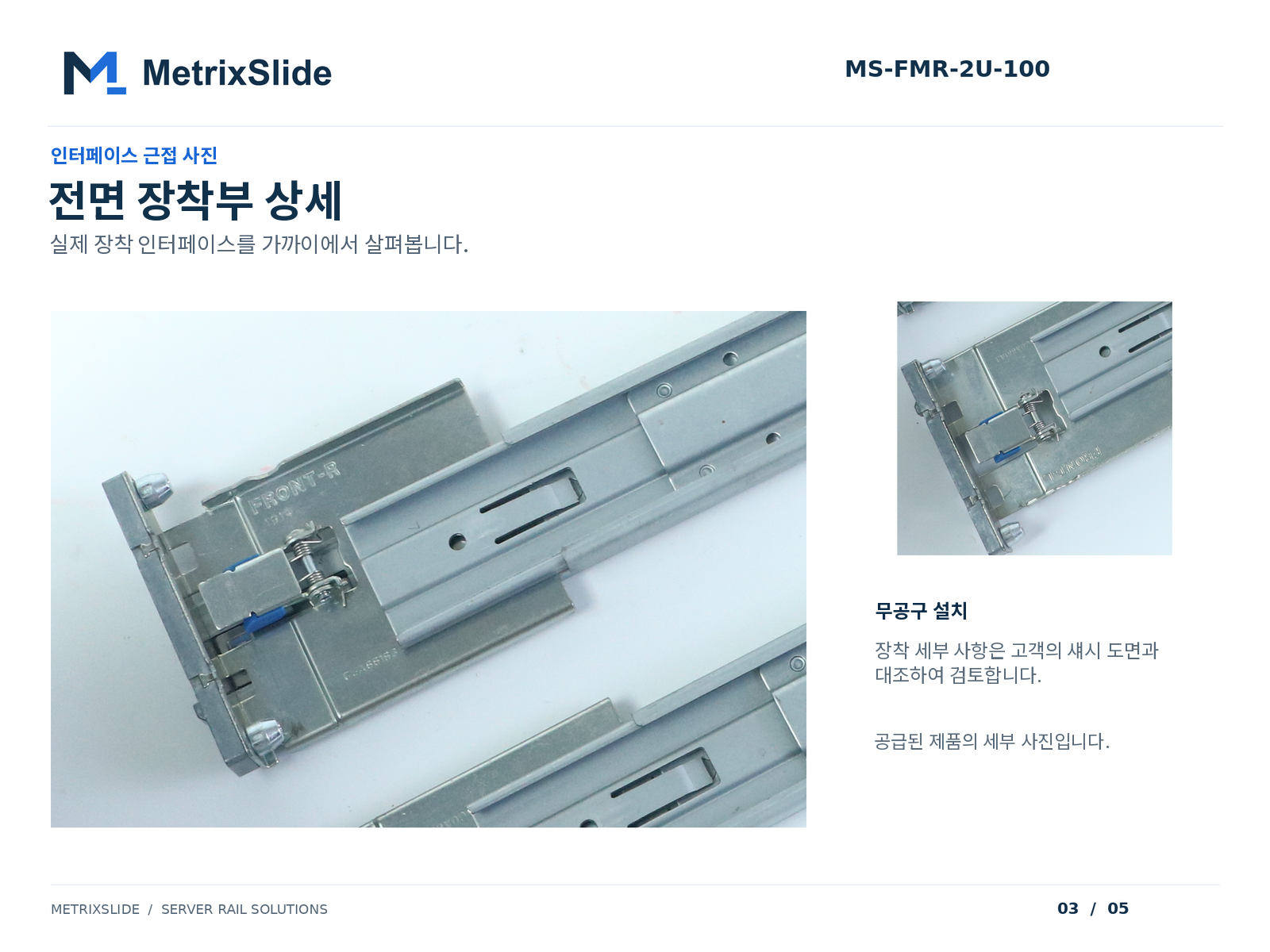

무공구(툴리스) 전면 장착
레일은 공구 없이 설치합니다. 랙 측과 섀시 측 인터페이스 세부 사항은 고객 섀시 도면과 대조해 검토합니다.

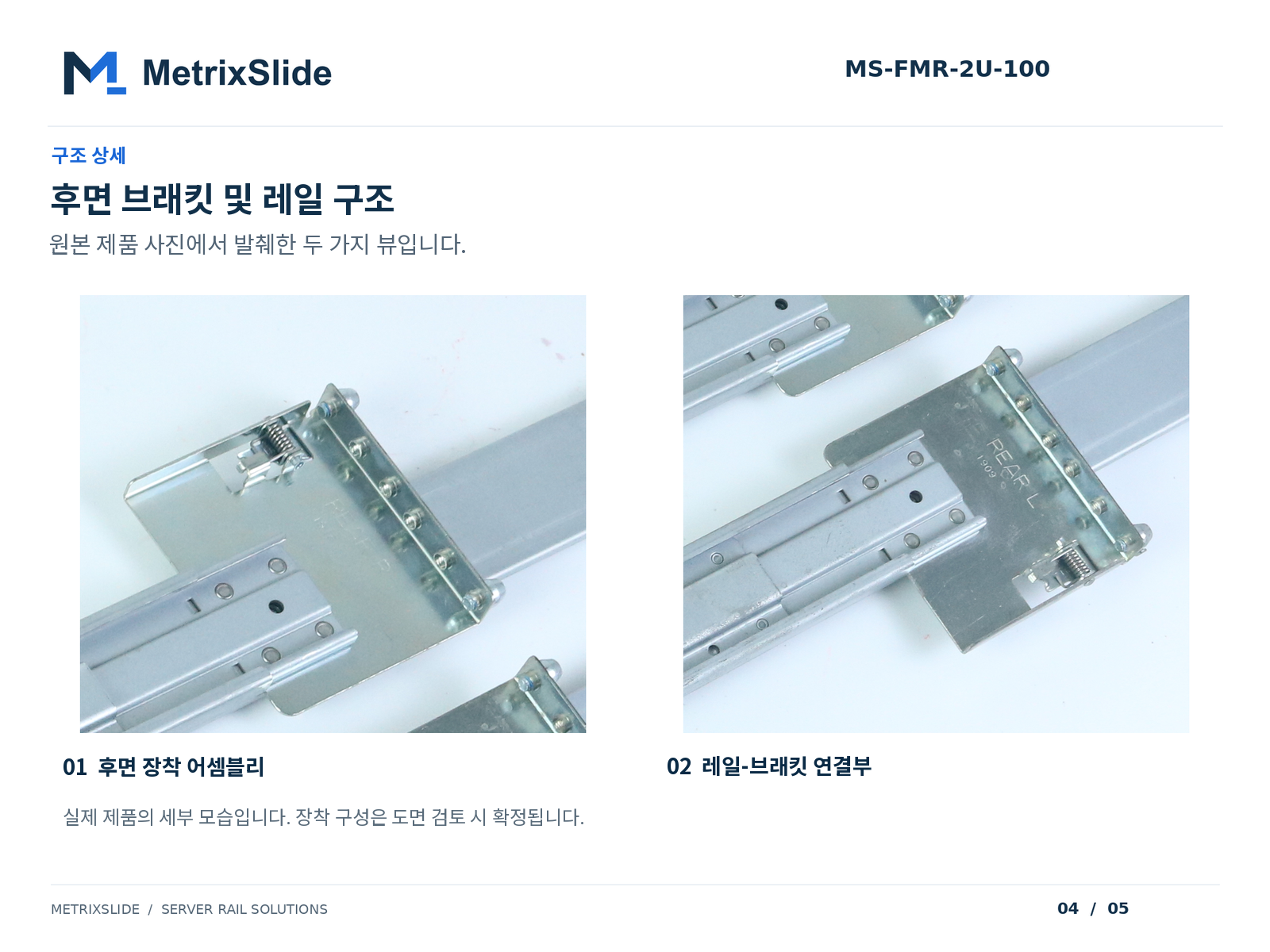

후면 브래킷 및 레일 구조
실제 제품에서 촬영한 후면 장착 어셈블리와 레일–브래킷 연결부입니다. 장착 구성은 도면 검토 시 확인합니다.

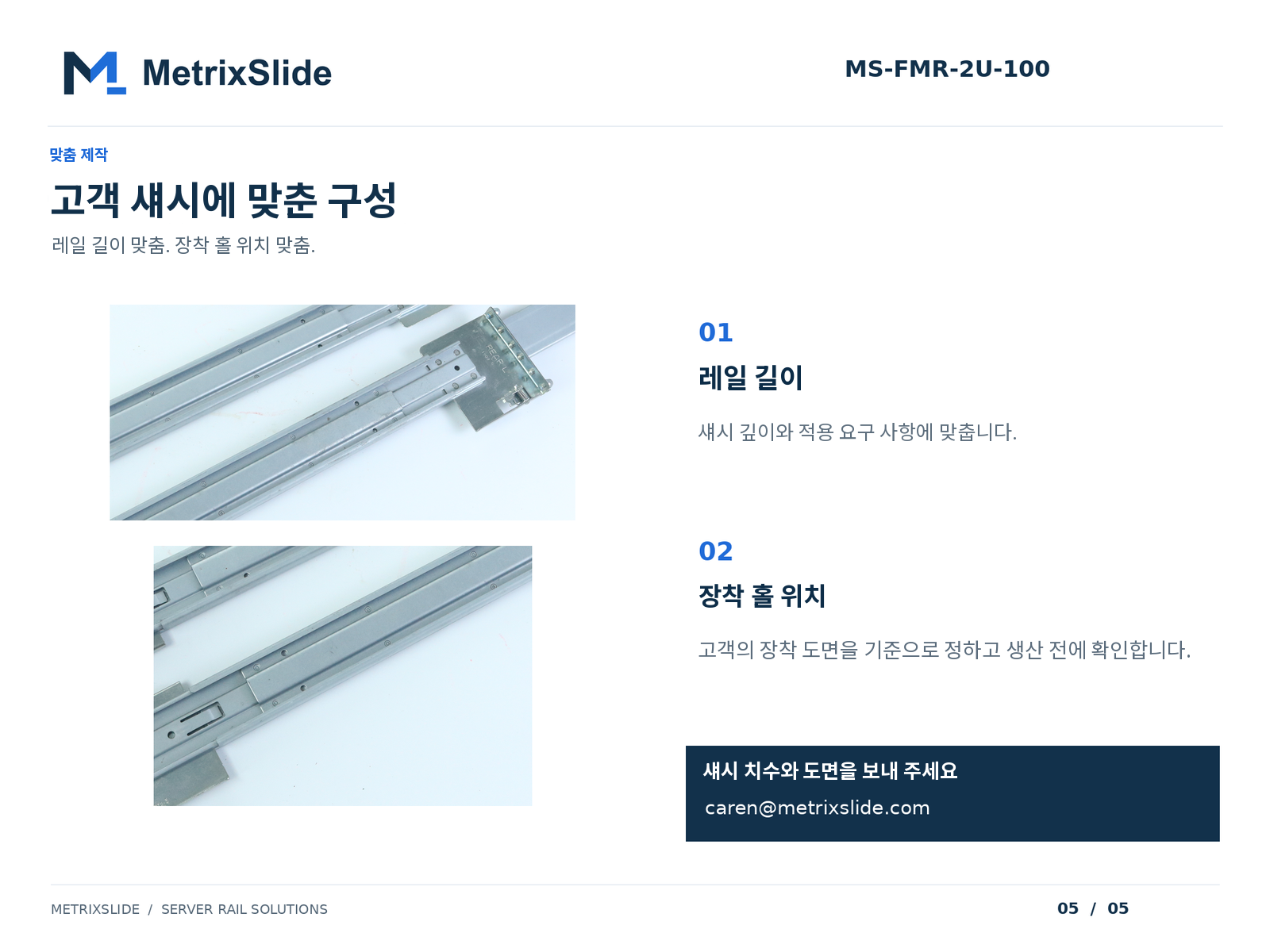

길이 및 홀 위치 맞춤 제작
기본 레일 구성을 선택한 뒤 레일 길이와 장착 홀 위치를 고객 섀시에 맞춰 맞춤 제작할 수 있습니다. 제안 치수와 장착 세부 사항은 도면 단계에서 검토하고, 이어서 양산 전에 샘플 검증을 진행합니다.
요청 사항이 레일 구조나 장착 방식을 바꾸는 경우에는 별도 엔지니어링 요구 사항으로 평가합니다.
레일 추천 받기
아래 정보를 보내 주시면 검토를 시작합니다. 설치나 정비 접근과 관련해 특별한 요구 사항이 있으면 문의 시 함께 알려 주십시오.
- 섀시 길이(깊이), 폭, U 높이
- 섀시를 포함한 장비 총중량
- 장착 홀 도면, 3D CAD 또는 사진(있는 경우)
- 샘플 수량 및 예상 주문 수량
제품 사진
실제 레일 1쌍을 스튜디오에서 촬영한 사진으로, 제품은 보정하지 않았습니다.
양산 주문 현장
양산 주문분 레일로, 포장 전 운반 상자에 담긴 모습입니다.
주요 특징
내하중 100kg
공장 정하중 시험에서 레일 1쌍이 섀시를 포함한 총하중 100kg을 완전 인출(풀 익스텐션) 상태에서 24시간 동안 지지했습니다.
폭 436–439mm의 1U~4U 섀시용
표준 19인치 랙의 1U~4U 서버 섀시용으로 설계되었습니다. 섀시 깊이와 장착 세부 사항은 도면을 기준으로 확인합니다.
무공구(툴리스) 설치
레일은 공구 없이 설치합니다. 랙 측과 섀시 측 인터페이스는 도면 검토 시 확인합니다.
마찰식 슬라이딩 방식
볼 베어링 슬라이드가 아닌 마찰식 슬라이드입니다.
길이 및 홀 위치 맞춤 제작
기본 구성을 선택한 뒤 레일 길이와 장착 홀 위치를 고객 섀시에 맞추고, 도면 검토와 샘플 검증으로 확정합니다.
적합한 용도
- 기업용 1U~4U 서버
- 랙마운트 스토리지
- 통신 장비
- 산업용 컴퓨터
- 엣지 컴퓨팅 시스템
- 데이터센터 캐비닛
적용 분야
- 엔터프라이즈 서버
- 랙마운트 스토리지 시스템
- 통신 장비
- 네트워크 어플라이언스
- 산업용 컴퓨터
- 엣지 컴퓨팅 시스템
- 데이터센터 캐비닛
- 맞춤형 랙 장비
맞춤 제작(커스터마이징) & OEM 옵션
- 레일 길이
- 장착 홀 위치
- 랙에 맞춘 브래킷 위치
- 자체 브랜드(PB) 표기 및 포장
- 구조 변경은 별도 엔지니어링 요구 사항으로 검토
포장 구성품
- MS-FMR-2U-100 서버 레일 1쌍
- 프로젝트 협의에 따른 장착 부속품
FAQ
볼 베어링 레일인가요?
아니요. 이 모델은 마찰식 슬라이딩 방식을 사용합니다.
내하중은 얼마이며, 어떻게 시험했나요?
100kg입니다. 공장 정하중 시험에서 레일 1쌍이 섀시를 포함한 총하중 100kg을 완전 인출(풀 익스텐션) 상태에서 24시간 동안 지지했습니다. 시험한 레일의 길이는 880mm, 섀시 폭은 438mm였습니다. 이는 자체 시험이며 제3자 인증이 아닙니다.
이 모델은 어떤 섀시용인가요?
표준 19인치 랙에 장착되는 폭 436–439mm의 1U~4U 서버 섀시용입니다. 레일 구성을 확인할 수 있도록 섀시 깊이와 장착 세부 사항을 보내 주십시오.
레일 길이와 장착 홀을 맞춤 제작할 수 있나요?
네. 둘 다 적용 조건에 맞게 조정할 수 있으며, 최종 치수는 도면 검토를 거쳐 확정합니다.
다른 길이의 레일도 공급할 수 있나요?
네. 필요한 길이, 장착 세부 사항, 장비 중량을 함께 검토한 뒤 도면과 샘플 구성을 확정합니다.
최소 주문 수량(MOQ)과 샘플 납기는 어떻게 되나요?
샘플 수량과 주문 수량은 프로젝트별로 협의합니다. 맞춤 사양의 경우 샘플 레일은 보통 도면 승인 후 15~20일이면 준비됩니다. 샘플 견적은 프로젝트 견적과 함께 제시합니다.
MS-FMR-2U-100 하중 시험 기록
당사 제조 공장 품질검사 부서에서 실시한 완전 인출 상태 정하중 시험(24시간)입니다. 사내 시험이며 제3자 인증이 아닙니다.
| 시험 하중 | 섀시 중심에 100kg(섀시 무게 포함) |
|---|---|
| 레일 위치 | 완전 인출 |
| 유지 시간 | 24시간 |
| 시험한 레일 길이 | 880mm |
| 샘플 | 1조, 모듈 샘플(양산 전) |
| 결과 | 합격: 이탈 및 걸림 없음, 모든 기능 유지 |
OEM / ODM 서버 레일 제조업체
MetrixSlide는 AI 인프라, GPU 서버, 수랭식 플랫폼 및 엔터프라이즈 데이터센터용 고하중 서버 레일 시스템을 설계·제조하며, 시제품 개발부터 대량 생산까지 고객을 지원합니다.
- 연간 3,000,000세트 이상 레일 생산
- 사내 프레스 가공, 롤 포밍 & 금형 제작
- 40–180kg 내하중 엔지니어링 지원
- ISO 9001 품질경영시스템
- OEM / ODM 자체 브랜드(PB) & 맞춤 개발
- 글로벌 수출 & 프로젝트 지원
첫 상담부터 서버 레일 설치까지 8단계
표준 레일 키트와 완전 맞춤형 서버 레일 모두 동일한 절차로 진행합니다. 고객이 요구 정보를 보내면 도면을 제공하고, 샘플로 장착 적합성을 검증한 후 전체 수량을 생산하며 설치까지 지원합니다.
- 01
요구사항 협의
용도, 서버 유형, 수량, 일정 확인. 첫 상담부터 엔지니어 참여
- 02
섀시 & 랙 사양 전달
섀시 도면 또는 모델, 폭과 깊이, 장착 구조, 전후 포스트 간 거리 및 하중 정보
- 03
2D / 3D 모델 제공
24시간 이내 레일 매칭안 제안 후 검토용 2D 도면 또는 3D 모델 제공
- 04
샘플 주문
통상 10~100쌍. 실제 섀시와 랙에서 장착 적합성과 기능을 시험하기에 충분한 수량
- 05
금형 제작 및 샘플 생산
맞춤형 금형 자체 제작 후 샘플 생산, 검사 및 출하
- 06
검증 및 전체 수량 주문
고객사에서 실물 장착과 하중을 확인한 후 설계 확정 및 양산 주문 승인
- 07
양산 및 납품
ISO 9001 관리 체계에 따른 전체 주문 수량 생산, 수출 포장 및 해상 또는 항공 운송
- 08
설치 지원
납품된 모든 레일 키트에 대해 공장에서 설치 가이드 및 애프터서비스 제공
