MS-FIX-80 고정식 랙 지지 브래킷
SKU MS-FIX-80 · 고정 지지 레일
표준 19인치 랙용 나사 고정식 하부 고정 지지 브래킷
MS-FIX-80 고정식 랙 지지 브래킷
- 섀시 폭
- 430–448mm(4개 폭 등급)
- 섀시 높이
- 1U / 2U / 3U / 4U
- 서버 브랜드
- Huawei / Dell / HP / Intel
- 내하중
- 1쌍 기준 80kg
- 기본 내하중, 제품군 구성별 1쌍 기준 80~180kg
- 랙 측 설치
- 나사 고정식
- 맞춤 제작(커스터마이징)
- 지지 길이
- 슬라이딩 구조
- 비슬라이딩 하부 고정 지지
- 랙 호환
- 19인치 랙
MS-FIX-80은 표준 19인치 랙용 나사 고정식 하부 지지 브래킷으로, 기본 내하중은 1쌍 기준 80kg이며 제품군 사양은 1쌍 기준 80~180kg입니다. 슬라이딩 기능이 없는 고정형 지지대이며, 지지대 길이는 맞춤 제작할 수 있습니다.

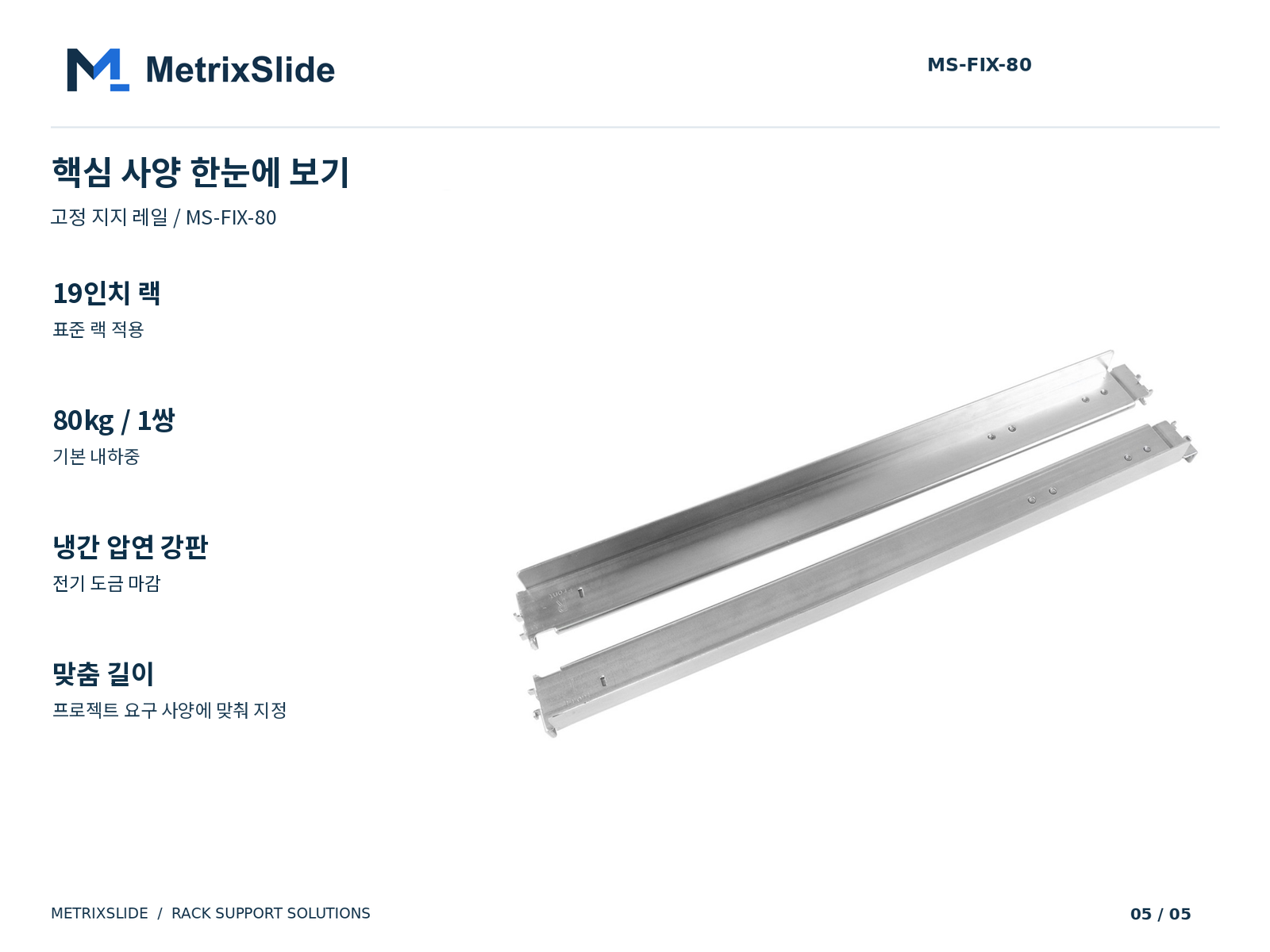

기술 사양
제품 개요
MS-FIX-80 브래킷은 표준 19인치 랙에 장착되는 장비를 하부에서 고정 지지합니다. 나사 고정식이며 슬라이드되지 않습니다. 장비는 브래킷 위에 놓이며, 유지보수 시 랙에서 분리해야 합니다. 기본 내하중은 1쌍 기준 80kg입니다. 제품군은 1쌍 기준 80~180kg 구성으로 제공되며, 180kg은 해당 구성에만 적용되고 제품군 전체에 적용되는 수치가 아닙니다. 브래킷은 냉간 압연 강판으로 제작되며 전기 도금으로 마감됩니다. 지지 길이는 맞춤 제작할 수 있습니다. 장비의 폭, 깊이, 높이 및 중량을 보내주시면 주문 전에 내하중 구성과 장착 적합성을 확인해 드립니다.
제품 상세

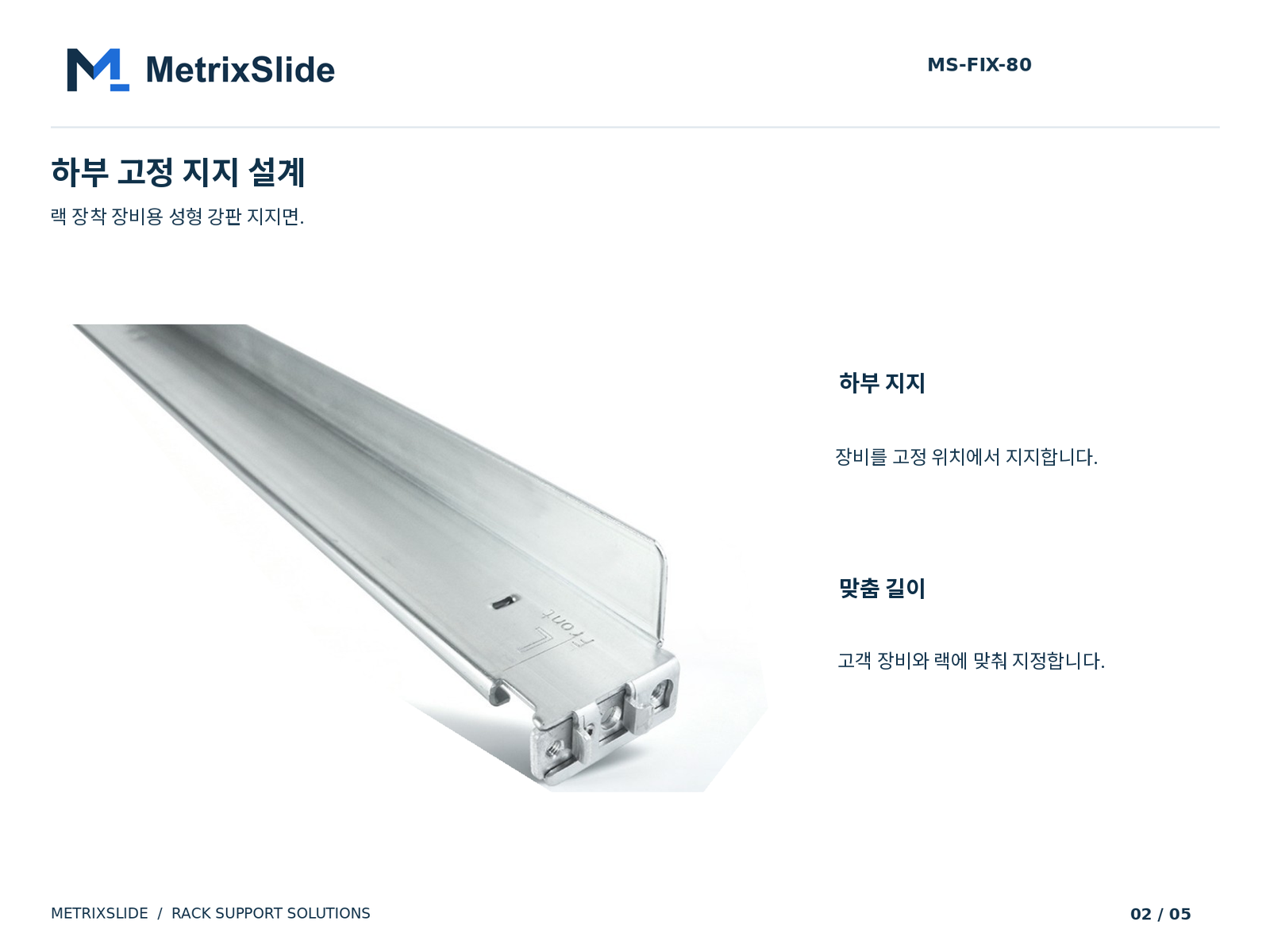

랙 장착형 장비용 고정식 하부 지지대
성형 강판 지지면이 장비를 아래에서 고정된 위치로 지지합니다. MS-FIX-80은 인출식 유지보수 접근보다 고정 지지가 필요한 용도에 적합합니다. 선정 전에 장비 및 랙 도면과 지지대 치수 및 장착 인터페이스가 일치하는지 확인하십시오.

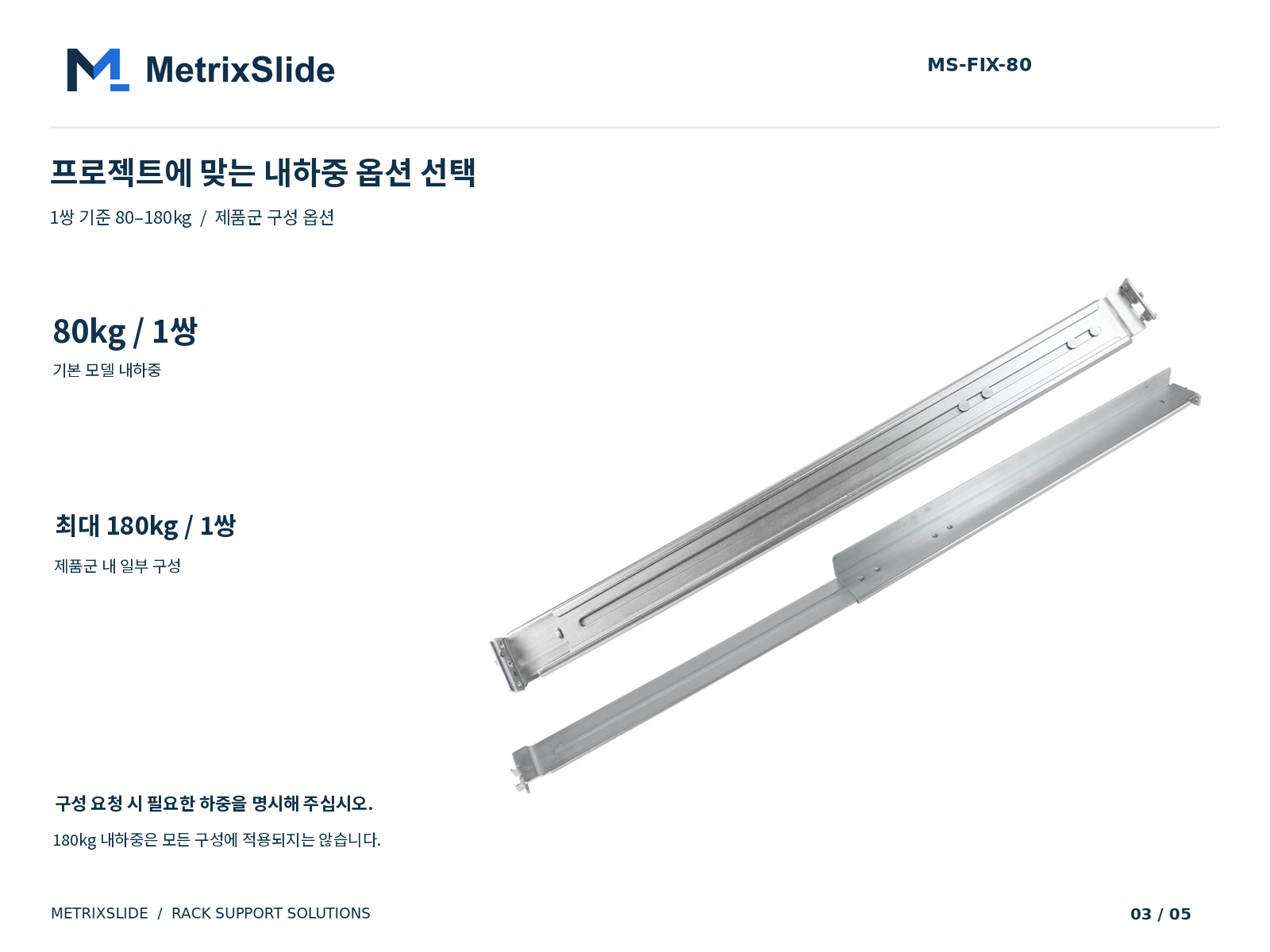

필요 내하중 선택
기본 모델의 내하중은 1쌍 기준 80kg입니다. 제품군에는 1쌍 기준 최대 180kg의 고내하중 구성이 포함됩니다. 하중에 맞는 구성을 추천할 수 있도록 문의 시 장비 총중량을 알려 주십시오. 모든 구성에 180kg 내하중이 적용되는 것은 아닙니다.

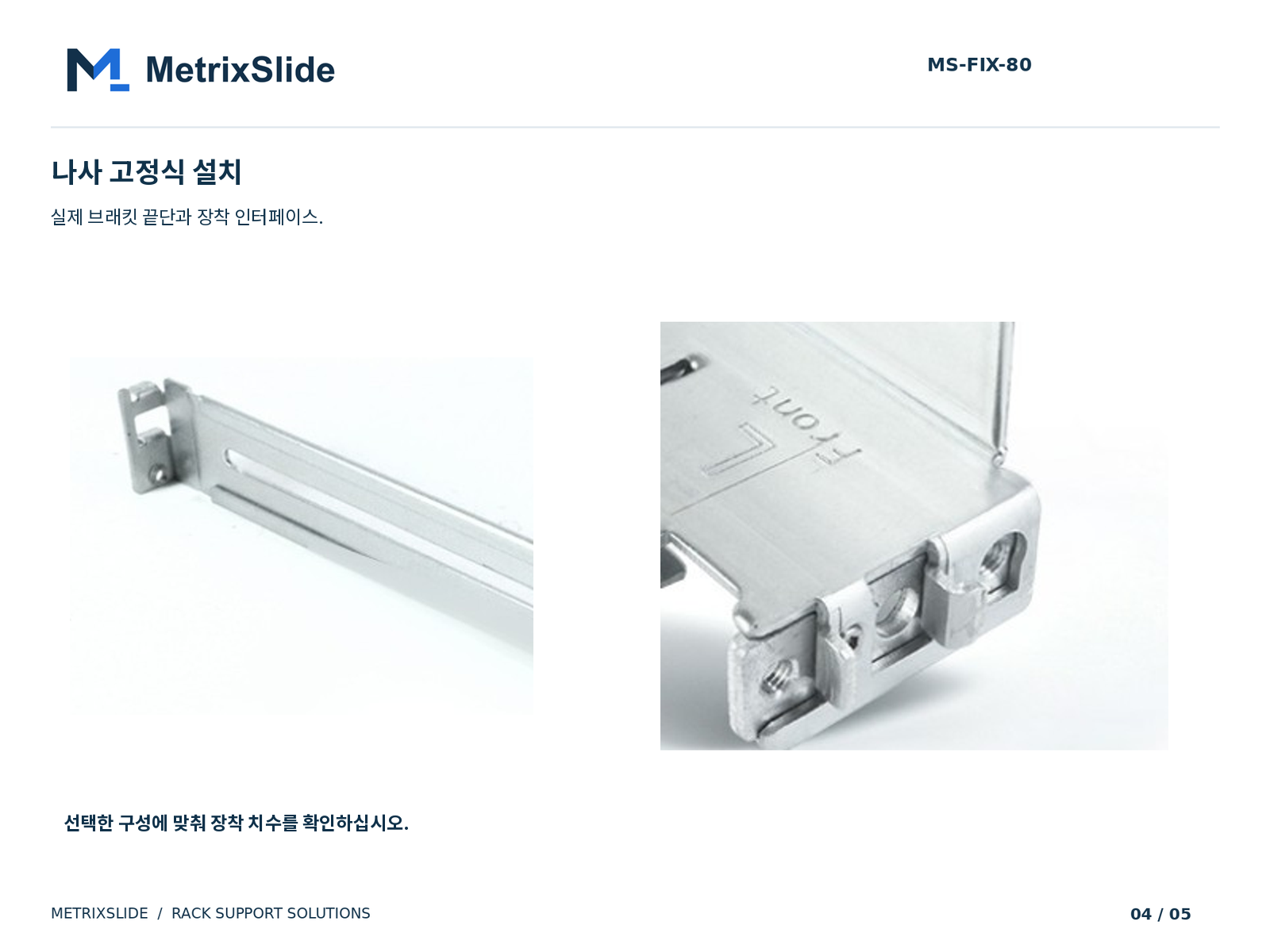

나사 고정식 설치
브래킷은 나사로 랙 장착 지점에 고정합니다. 장착 홀 위치와 지지대 치수는 랙 및 장비에 맞아야 합니다. 호환성 검토를 위해 도면이나 장착부가 선명하게 보이는 사진을 보내 주십시오.
전기 도금 냉간 압연 강판, 길이 맞춤 제작
전기 도금 처리된 냉간 압연 강판을 사용하며, 정확한 소재 사양과 도금 세부 사항은 주문 시 확정합니다. 지지대 길이는 장비 깊이에 맞춰 제작할 수 있습니다. 추가 홀 패턴, 소재 두께 및 OEM 설계 요청은 엔지니어링 검토가 필요합니다.
지지대 추천 요청
다음 정보를 보내 주십시오:
- 장비 폭, 깊이 및 높이
- 장비 총중량
- 장착 인터페이스 도면 또는 선명한 사진(가능한 경우)
- 필요 수량 및 프로젝트별 요구사항
주요 특징
기본 내하중 1쌍 기준 80kg
기본 구성의 내하중은 1쌍 기준 80kg입니다.
1쌍 기준 80–180kg 제품군
더 높은 내하중 구성을 제공합니다. 180kg은 해당 구성에만 적용됩니다.
하부 고정 지지
장비를 브래킷 위에 놓는 비슬라이딩 지지 구조
나사 고정식 설치
표준 19인치 랙에 나사로 고정.
냉간 압연 강판, 전기 도금
냉간 압연 강판 구조 및 전기 도금 마감
맞춤형 지지 길이
장비 깊이에 맞춘 지지 길이.
적합한 용도
- 고정 설치형 랙 서버
- 네트워크 스위치
- 스토리지 장비
- UPS 및 전원 장비
- 산업용 랙 장비
- OEM 랙 캐비닛 프로젝트
적용 분야
- 서버 캐비닛
- 네트워크 캐비닛
- 데이터센터 랙
- 산업용 제어반
- OEM 랙 통합
맞춤 제작(커스터마이징) & OEM 옵션
- 지지 길이
- 자체 브랜드(PB) 표기 및 포장
- 구조 변경은 별도 엔지니어링 요구 사항으로 검토
강점
- 슬라이딩 부품 없는 고정 지지 구조
- 1쌍 기준 80~180kg 내하중 구성
- 장비에 맞춘 지지 길이
- 표준 19인치 랙용 나사 고정식 장착
FAQ
MS-FIX-80의 내하중은 얼마인가요?
기본 내하중은 1쌍 기준 80kg입니다. 제품군은 1쌍 기준 80~180kg 구성으로 제공됩니다. 장비 중량을 알려주시면 적합한 구성을 확인해 드립니다.
슬라이드 레일인가요?
아니요. 하부 고정 지지 구조이므로 밖으로 슬라이드되지 않습니다. 장비를 인출해 접근해야 한다면 MS-BBR-1U2U-80 또는 MS-TLS-120과 같은 볼 베어링 레일을 확인해 주십시오.
무공구(툴리스) 방식인가요?
아니요. 브래킷은 나사 고정식입니다.
어떤 랙과 장비에 장착할 수 있나요?
1U~4U 높이 규격 장비용 표준 19인치 랙에 적용됩니다. 정확한 장착 적합성은 장비의 폭, 깊이 및 높이를 기준으로 확인합니다.
어떤 항목을 맞춤 제작할 수 있나요?
지지 길이를 맞춤 제작할 수 있습니다. 구조 변경은 별도의 엔지니어링 요구사항으로 검토합니다.
주문 전에 어떤 정보가 필요한가요?
장비 폭, 깊이, 높이, 중량 및 수량.
최소 주문 수량(MOQ)과 샘플 납기는 어떻게 되나요?
샘플 수량과 주문 수량은 프로젝트별로 협의합니다. 맞춤 사양의 경우 샘플 레일은 보통 도면 승인 후 15~20일이면 준비됩니다. 샘플 견적은 프로젝트 견적과 함께 제시합니다.
