MS-FIX-80 Feste Rack-Montagewinkel
Art.-Nr. MS-FIX-80 · Feste Rackschienen
Verschraubte feste Auflagewinkel zur Abstützung von unten für standardmäßige 19-Zoll-Racks.
MS-FIX-80 Feste Rack-Montagewinkel
- Gehäusebreite
- 430–448 mm (vier Breitenklassen)
- Gehäusehöhe
- 1U / 2U / 3U / 4U
- Servermarken
- Huawei / Dell / HP / Intel
- Tragfähigkeit
- 80 kg pro Paar
- Grundtragfähigkeit; Varianten der Produktfamilie mit 80–180 kg pro Paar
- Rackseitige Montage
- Verschraubt
- Kundenspezifische Anpassung
- Auflagelänge
- Auszugsmechanismus
- Feste, nicht ausziehbare Abstützung von unten
- Rackkompatibilität
- 19-Zoll-Rack
Der MS-FIX-80 ist ein verschraubter fester Auflagewinkel zur Unterseitenabstützung in standardmäßigen 19-Zoll-Racks. Die Grundtragfähigkeit beträgt 80 kg pro Paar; die Produktfamilie umfasst Ausführungen von 80 bis 180 kg pro Paar. Die Auflage ist nicht ausziehbar, und ihre Länge kann kundenspezifisch angepasst werden.

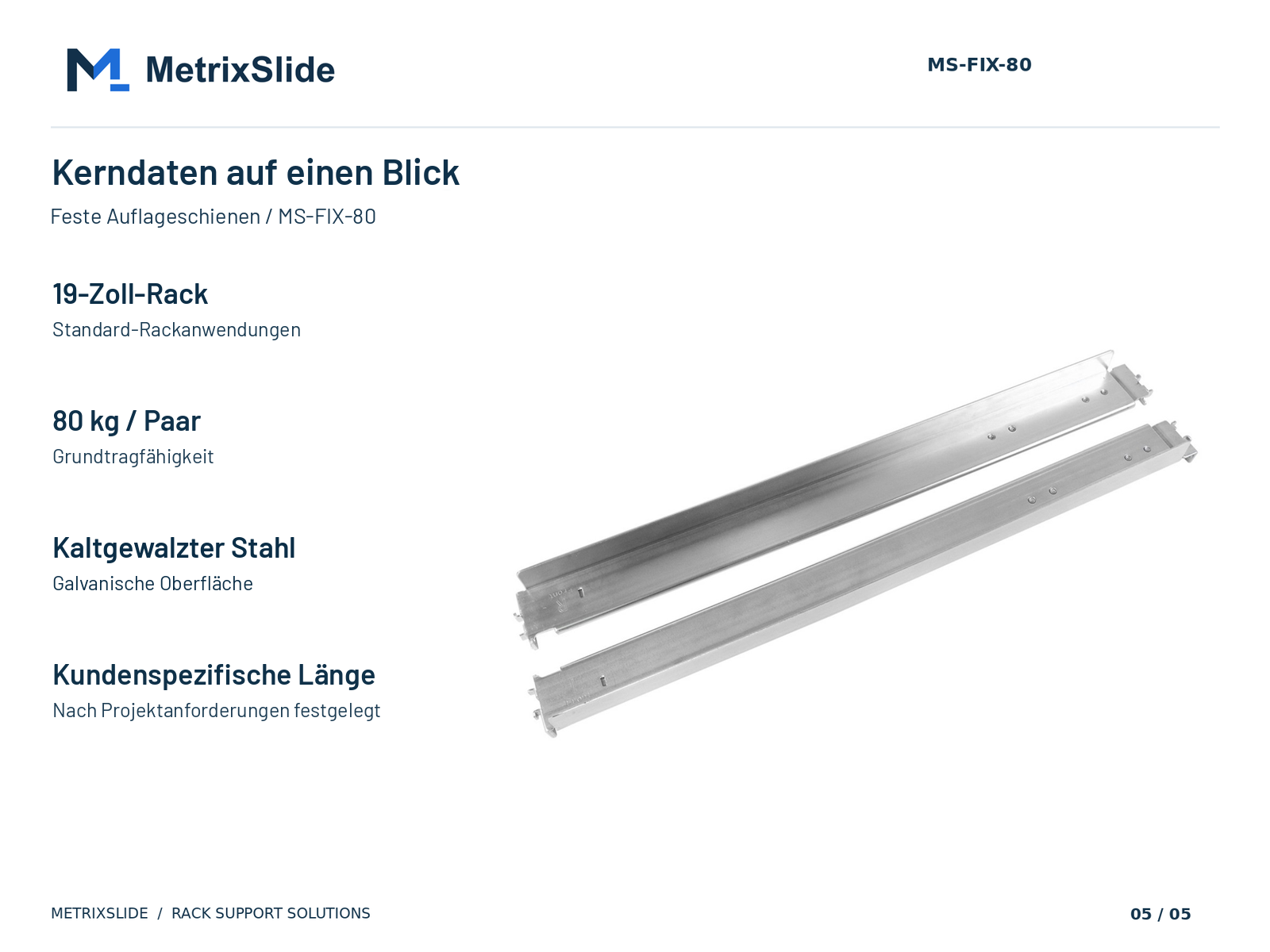

Technische Daten
Produktübersicht
Die MS-FIX-80-Auflagewinkel dienen zur festen Abstützung von Rack-Geräten von unten in standardmäßigen 19-Zoll-Racks. Sie werden verschraubt und sind nicht ausziehbar: Das Gerät liegt auf den Auflagewinkeln und wird zur Wartung aus dem Rack entnommen. Die Grundtragfähigkeit beträgt 80 kg pro Paar. Die Produktfamilie umfasst Varianten von 80 bis 180 kg pro Paar. Der Wert von 180 kg gilt nur für die entsprechende Variante, nicht für die gesamte Produktfamilie. Die Auflagewinkel bestehen aus kaltgewalztem Stahl mit galvanisch beschichteter Oberfläche; die Auflagelänge kann kundenspezifisch angepasst werden. Senden Sie uns Breite, Tiefe, Höhe und Gewicht des Geräts. Wir bestätigen vor der Bestellung die Lastvariante und die Eignung.
Produktdetails

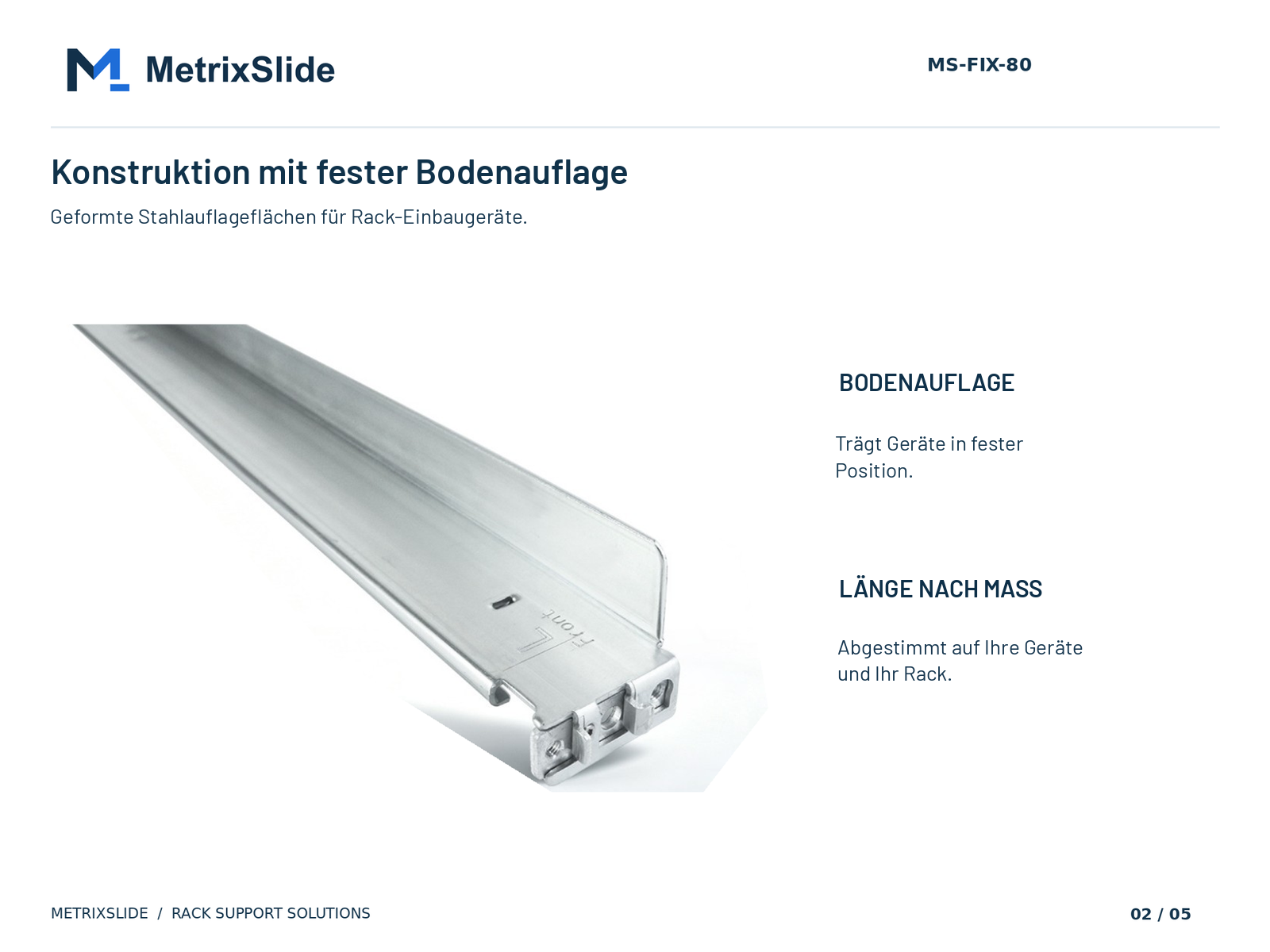

Feste untere Auflage für Rack-Geräte
Geformte Stahlauflagen tragen das Gerät von unten in einer festen Position. MS-FIX-80 ist für Anwendungen vorgesehen, die eine stationäre Auflage anstelle eines ausziehbaren Wartungszugangs erfordern. Prüfen Sie vor der Auswahl die Auflagenabmessungen und Befestigungsschnittstellen anhand der Geräte- und Rackzeichnungen.

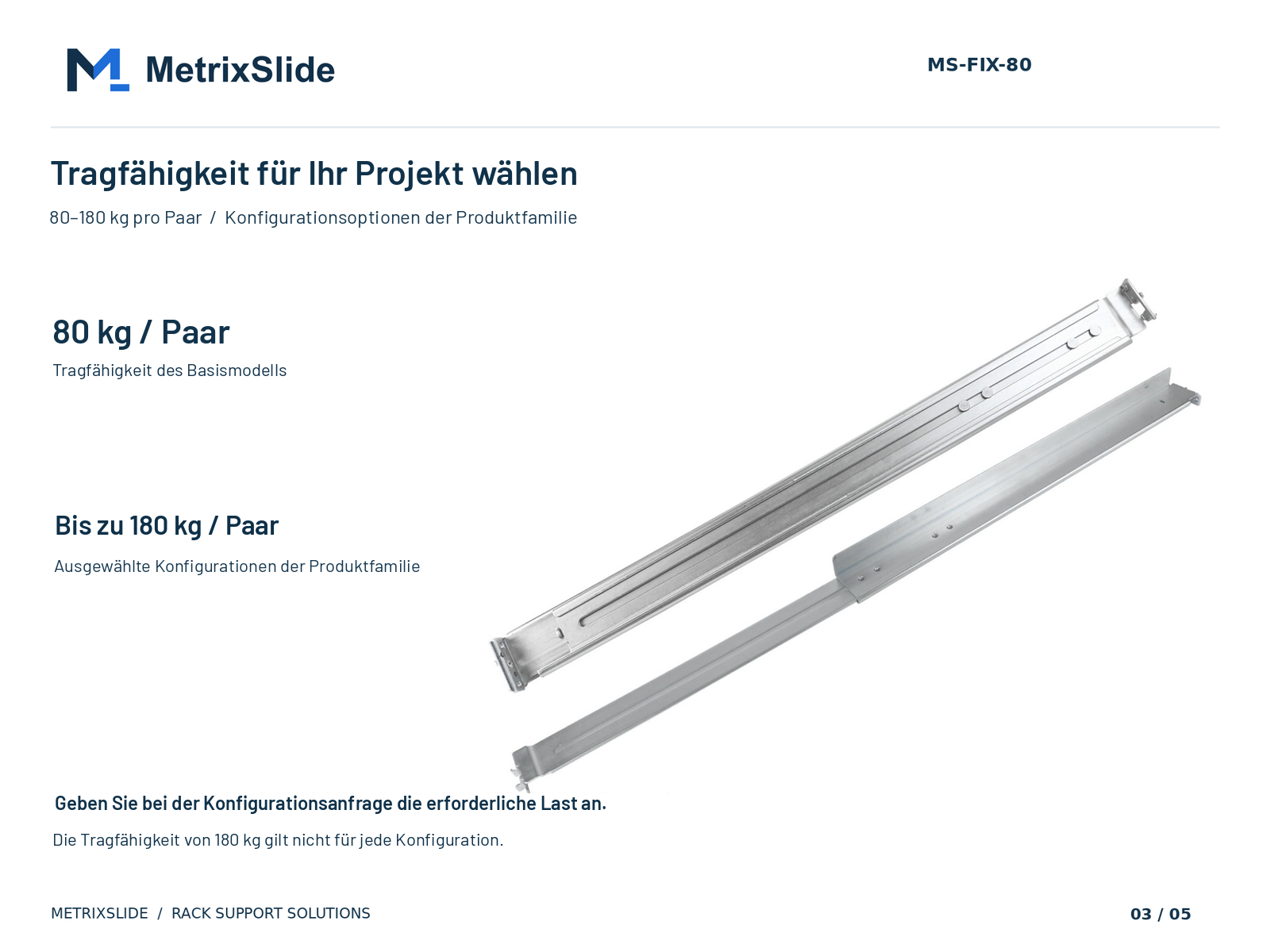

Erforderliche Tragfähigkeit auswählen
Das Basismodell ist für 80 kg pro Paar ausgelegt. Die Produktfamilie umfasst Ausführungen mit höherer Tragfähigkeit bis 180 kg pro Paar. Geben Sie bei der Anforderung einer Empfehlung das Gesamtgewicht des Geräts an, damit die Ausführung für die Last geeignet ist. Die Tragfähigkeit von 180 kg gilt nicht für jede Ausführung.

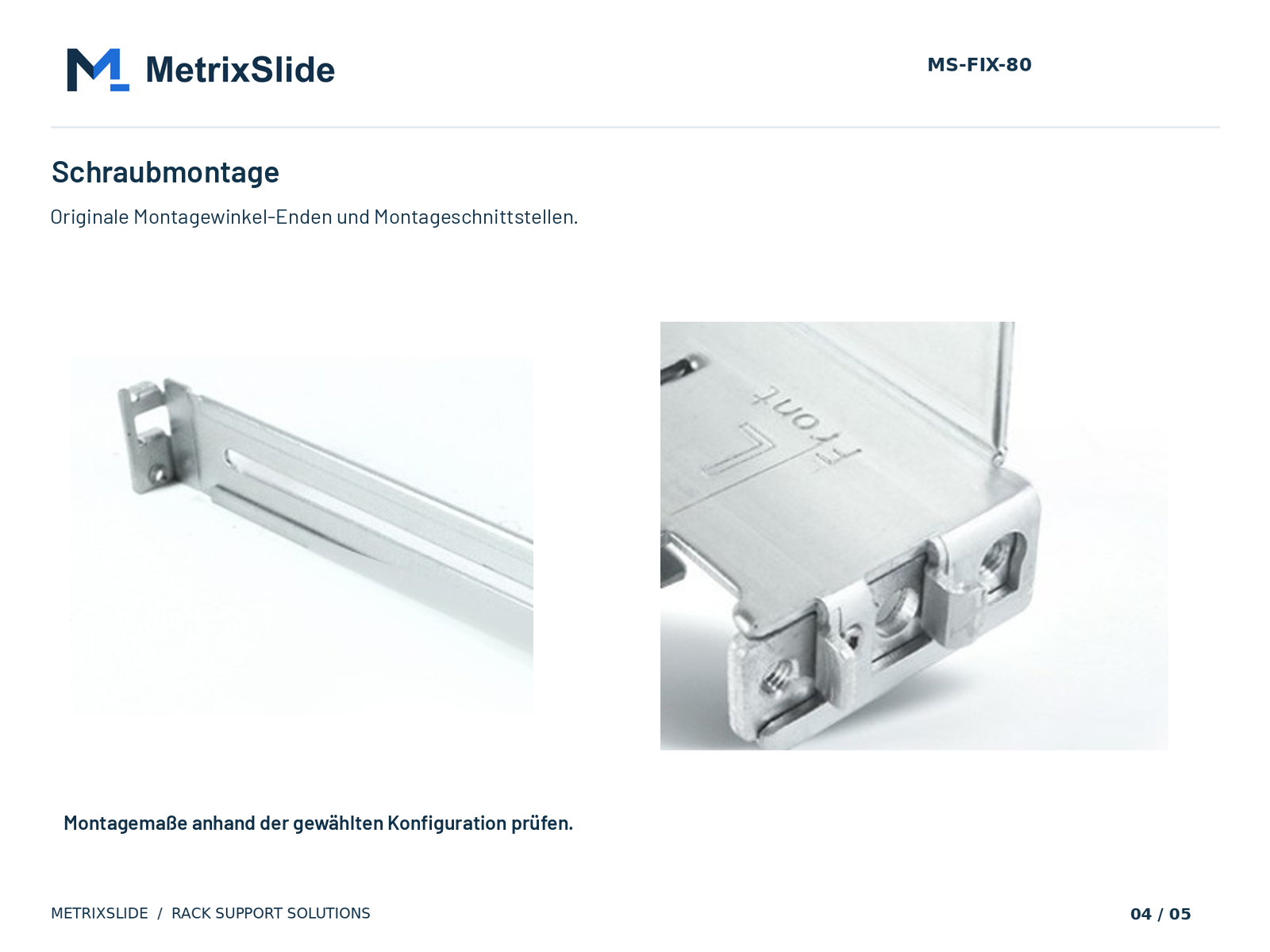

Schraubmontage
Die Montagewinkel werden an den Befestigungspunkten des Racks verschraubt. Die Positionen der Befestigungslöcher und die Auflagenabmessungen müssen zum Rack und zum Gerät passen. Senden Sie Zeichnungen oder deutliche Fotos der Befestigungspunkte zur Prüfung der Kompatibilität.
Galvanisch beschichteter kaltgewalzter Stahl, kundenspezifische Länge
Kaltgewalzter Stahl mit galvanisch beschichteter Oberfläche; die genaue Werkstoffspezifikation und die Einzelheiten der Beschichtung werden für den Auftrag bestätigt. Die Auflagenlänge kann an die Gerätetiefe angepasst werden. Zusätzliche Lochbilder, andere Materialstärken und OEM-Konstruktionswünsche unterliegen einer technischen Prüfung.
Empfehlung für eine Auflage anfordern
Senden Sie zunächst folgende Angaben:
- Breite, Tiefe und Höhe des Geräts
- Gesamtgewicht des Geräts
- Zeichnungen der Befestigungsschnittstellen oder deutliche Fotos, sofern verfügbar
- Benötigte Stückzahl und projektspezifische Anforderungen
Hauptmerkmale
Grundausführung mit 80 kg pro Paar
Die Grundausführung ist für 80 kg pro Paar ausgelegt.
Produktfamilie mit 80 – 180 kg pro Paar
Varianten für höhere Lasten sind erhältlich. Der Wert von 180 kg gilt nur für die entsprechende Variante.
Feste Abstützung von unten
Eine nicht ausziehbare Auflage: Das Gerät liegt auf den Auflagewinkeln.
Schraubmontage
Schraubmontage im Rack, geeignet für standardmäßige 19-Zoll-Racks.
Kaltgewalzter Stahl, galvanisch beschichtet
Konstruktion aus kaltgewalztem Stahl mit galvanisch beschichteter Oberfläche.
Kundenspezifische Auflagelänge
Die Auflagelänge wird an die Tiefe Ihres Geräts angepasst.
Geeignet für
- Rack-Server, die eingebaut bleiben
- Netzwerk-Switches
- Speichergeräte
- UPS und Stromversorgungsgeräte
- Industrielle Rack-Geräte
- OEM-Serverschrankprojekte
Anwendungen
- Serverschränke
- Netzwerkschränke
- Rechenzentrums-Racks
- Industrieschaltschränke
- OEM-Rack-Integration
Kundenspezifische & OEM-Optionen
- Auflagelänge
- Kennzeichnung und Verpackung als Eigenmarke
- Konstruktive Änderungen werden als gesonderte technische Anforderung geprüft
Vorteile
- Feste Auflage ohne bewegliche Teile
- Lastvarianten von 80 bis 180 kg pro Paar
- An das Gerät angepasste Auflagelänge
- Schraubmontage in standardmäßigen 19-Zoll-Racks
FAQ
Welche Tragfähigkeit hat die MS-FIX-80?
Die Grundtragfähigkeit beträgt 80 kg pro Paar. Die Produktfamilie umfasst Varianten von 80 bis 180 kg pro Paar. Teilen Sie uns das Gerätegewicht mit, damit wir die passende Variante bestätigen können.
Ist dies eine Teleskopschiene?
Nein. Es handelt sich um eine feste Abstützung von unten, die nicht ausgezogen werden kann. Wenn ein Auszug für den Zugriff erforderlich ist, verwenden Sie eine kugelgelagerte Teleskopschiene wie die MS-BBR-1U2U-80 oder die MS-TLS-120.
Ist die Montage werkzeuglos?
Nein. Die Auflagewinkel werden verschraubt.
Für welche Racks und Geräte ist sie geeignet?
Standardmäßige 19-Zoll-Racks für Geräte mit einer Bauhöhe von 1 HE bis 4 HE. Die genaue Eignung wird anhand von Breite, Tiefe und Höhe Ihres Geräts bestätigt.
Was kann kundenspezifisch angepasst werden?
Die Auflagelänge. Konstruktive Änderungen werden als separate technische Anforderung geprüft.
Welche Angaben benötigen Sie vor meiner Bestellung?
Breite, Tiefe, Höhe und Gewicht des Geräts sowie die Stückzahl.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.
Benötigen Sie feste Auflagewinkel für Ihr Rack?
Senden Sie uns Breite, Tiefe und Höhe des Geräts, sein Gesamtgewicht sowie eine Montagezeichnung oder aussagekräftige Fotos. Sie erhalten innerhalb von 24 Stunden eine Empfehlung von uns.
