MS-FIX-1U Feste L-förmige Rack-Montagewinkel
Art.-Nr. MS-FIX-1U · Feste Rackschienen
Feste L-förmige Auflagewinkel für standardmäßige 19-Zoll-Server-Racks.
MS-FIX-1U Feste L-förmige Rack-Montagewinkel
- Gehäusebreite
- 430–448 mm (vier Breitenklassen)
- Gehäusehöhe
- 1U / 2U / 3U / 4U
- Servermarken
- Huawei / Dell / HP / Intel
- Tragfähigkeit
- 80 kg pro Paar
- Tragfähigkeit der Grundausführung; Optionen der Produktfamilie mit 80 – 180 kg pro Paar
- Rackseitige Montage
- Verschraubt
- Kundenspezifische Anpassung

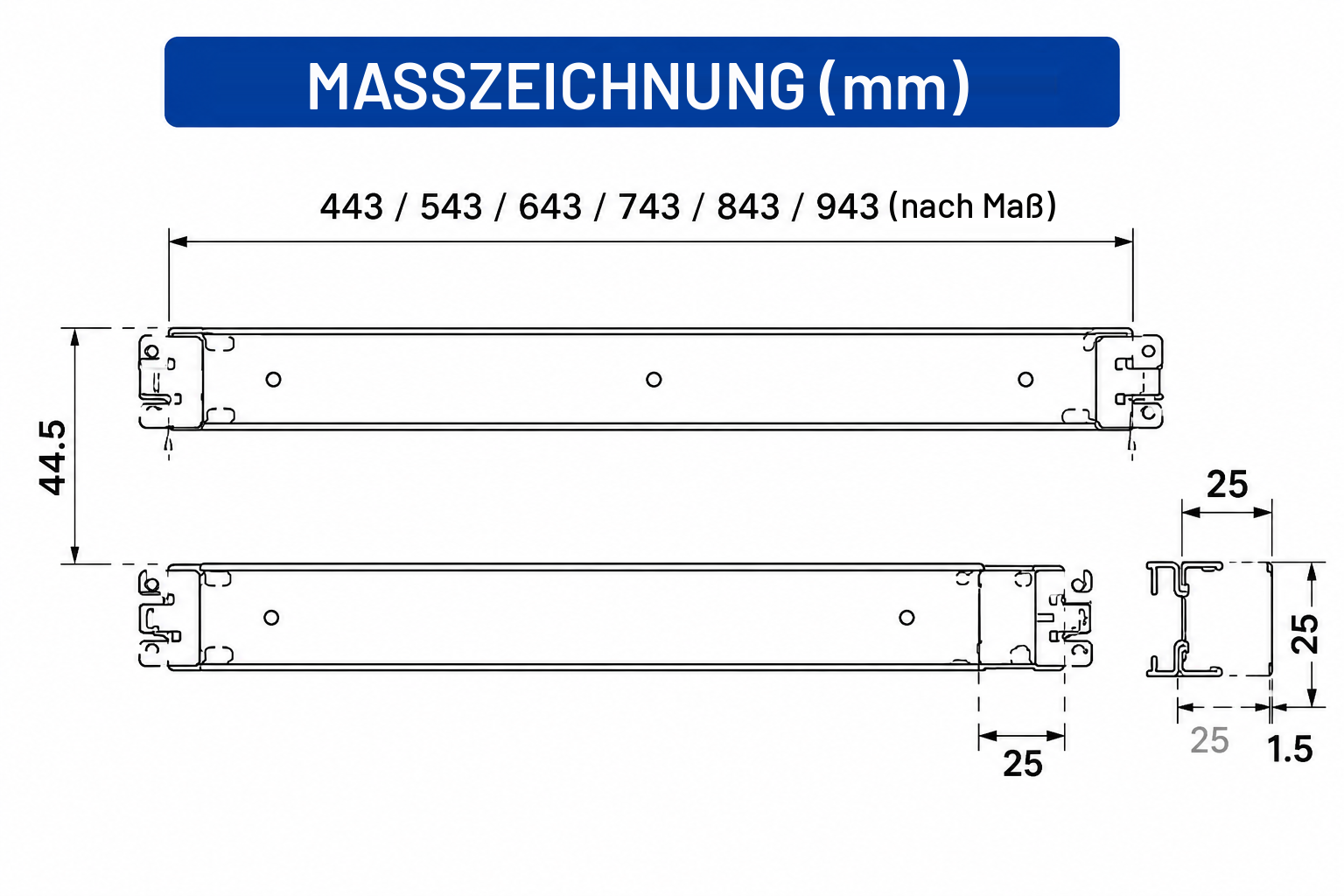

- Auflagelänge
- Auszugsmechanismus
- Feste L-förmige Auflage ohne Auszugsmechanismus

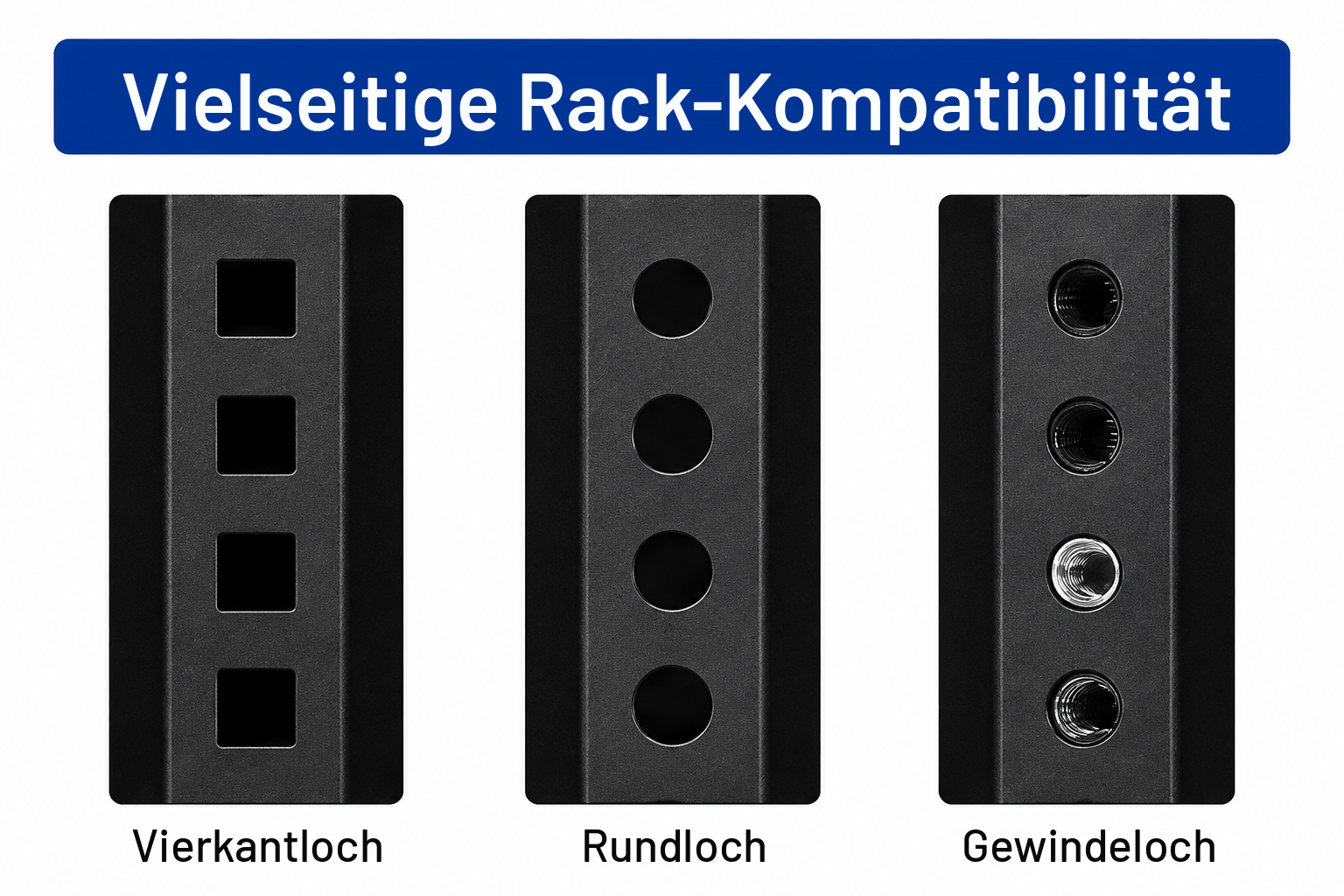

- Rackkompatibilität
- 19-Zoll-Rack
Der MS-FIX-1U ist ein fester L-förmiger Auflagewinkel für standardmäßige 19-Zoll-Server-Racks. Er wird verschraubt und bietet eine feste untere Auflage ohne Auszugsmechanismus. Die Grundausführung hat eine Tragfähigkeit von 80 kg pro Paar; für die Produktfamilie sind Ausführungen von 80 bis 180 kg pro Paar erhältlich. Die Auflagelänge kann kundenspezifisch angepasst werden.
Technische Daten
Produktübersicht
Die MS-FIX-1U-Winkel sind feste L-förmige Auflagen für standardmäßige 19-Zoll-Server-Racks und für Geräte der Bauhöhenklassen 1 HE bis 4 HE vorgesehen. Sie werden verschraubt und verfügen über keinen Auszugsmechanismus: Das Gerät liegt auf den Winkeln auf und wird zur Wartung aus dem Rack entnommen. Die Grundausführung hat eine Tragfähigkeit von 80 kg pro Paar; für die Produktfamilie sind Ausführungen von 80 bis 180 kg pro Paar erhältlich. Die Auflagelänge kann kundenspezifisch angepasst werden. Bestätigen Sie vor der Bestellung die gewählte Lastkonfiguration und die Abmessungen Ihres Geräts.
Hauptmerkmale
Grundausführung mit 80 kg pro Paar
Die Grundausführung ist für 80 kg pro Paar ausgelegt.
Produktfamilie mit 80 – 180 kg pro Paar
Ausführungen für höhere Lasten sind erhältlich. Bestätigen Sie die von Ihnen benötigte Lastkonfiguration.

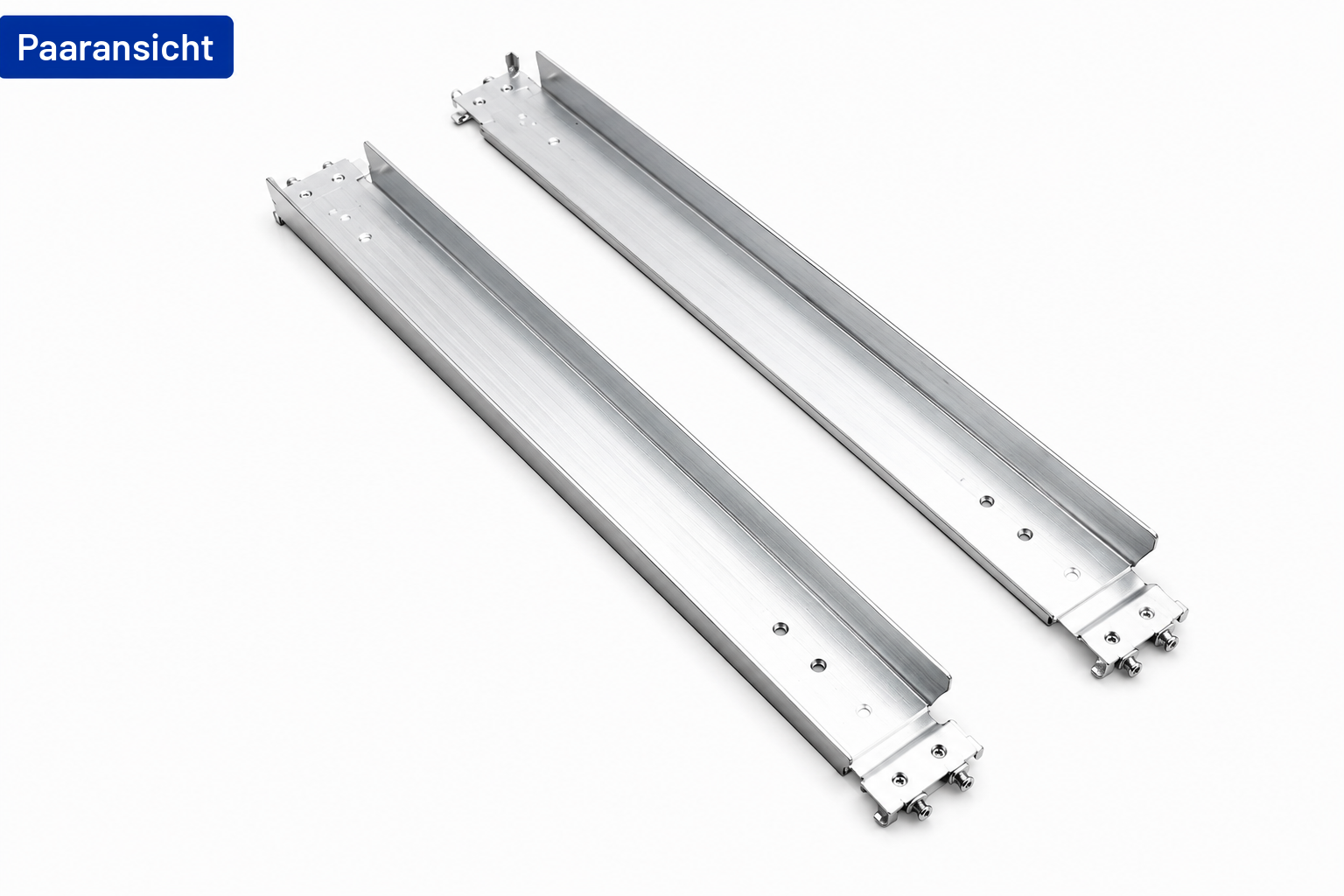

Feste L-förmige Auflage
Eine feste Auflage ohne Auszugsmechanismus für Geräte, die zur Wartung aus dem Rack entnommen werden.
Schraubmontage
Schraubmontage im Rack, geeignet für standardmäßige 19-Zoll-Racks.
Bauhöhenklassen von 1 HE bis 4 HE
Vorgesehen für Geräte der Bauhöhenklassen 1 HE, 2 HE, 3 HE und 4 HE.
Kundenspezifische Auflagelänge
Die Auflagelänge wird an die Tiefe Ihres Geräts angepasst.
Geeignet für
- Stationärer Servereinbau
- Auflage für Netzwerkschränke
- Switches und Netzwerkgeräte
- Speichergeräte
- Integration in OEM-Serverschränke
- Nicht ausziehbare Geräteauflage

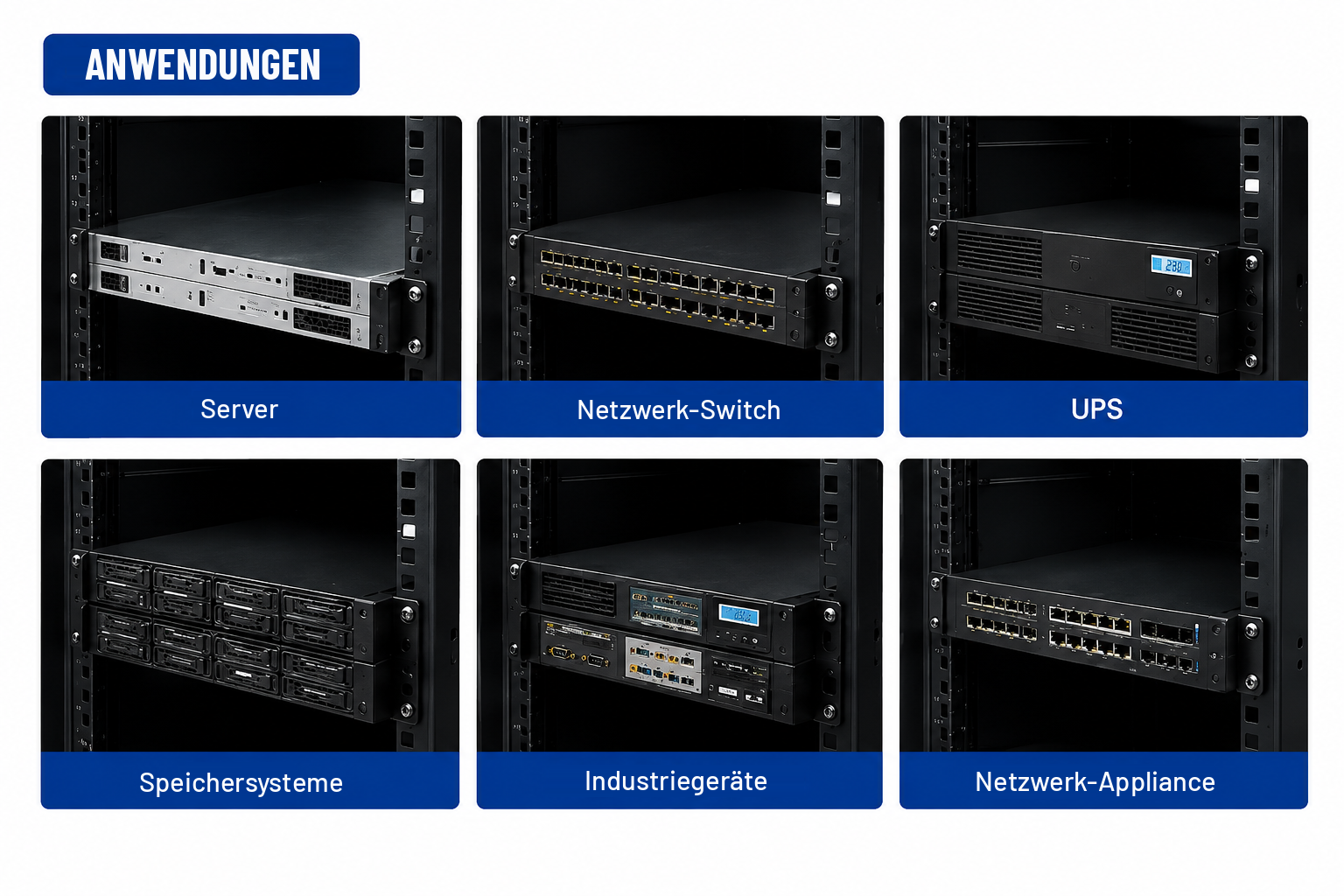

Anwendungen
- Serverschränke
- Netzwerkschränke
- Rechenzentrums-Racks
- UPS-Systeme
- Netzwerk-Switches
- Industrieschaltschränke
- Speichergeräte
- OEM-Racksysteme
Kundenspezifische & OEM-Optionen
- Auflagelänge
- Kennzeichnung und Verpackung als Eigenmarke
- Konstruktive Änderungen werden als gesonderte technische Anforderung geprüft

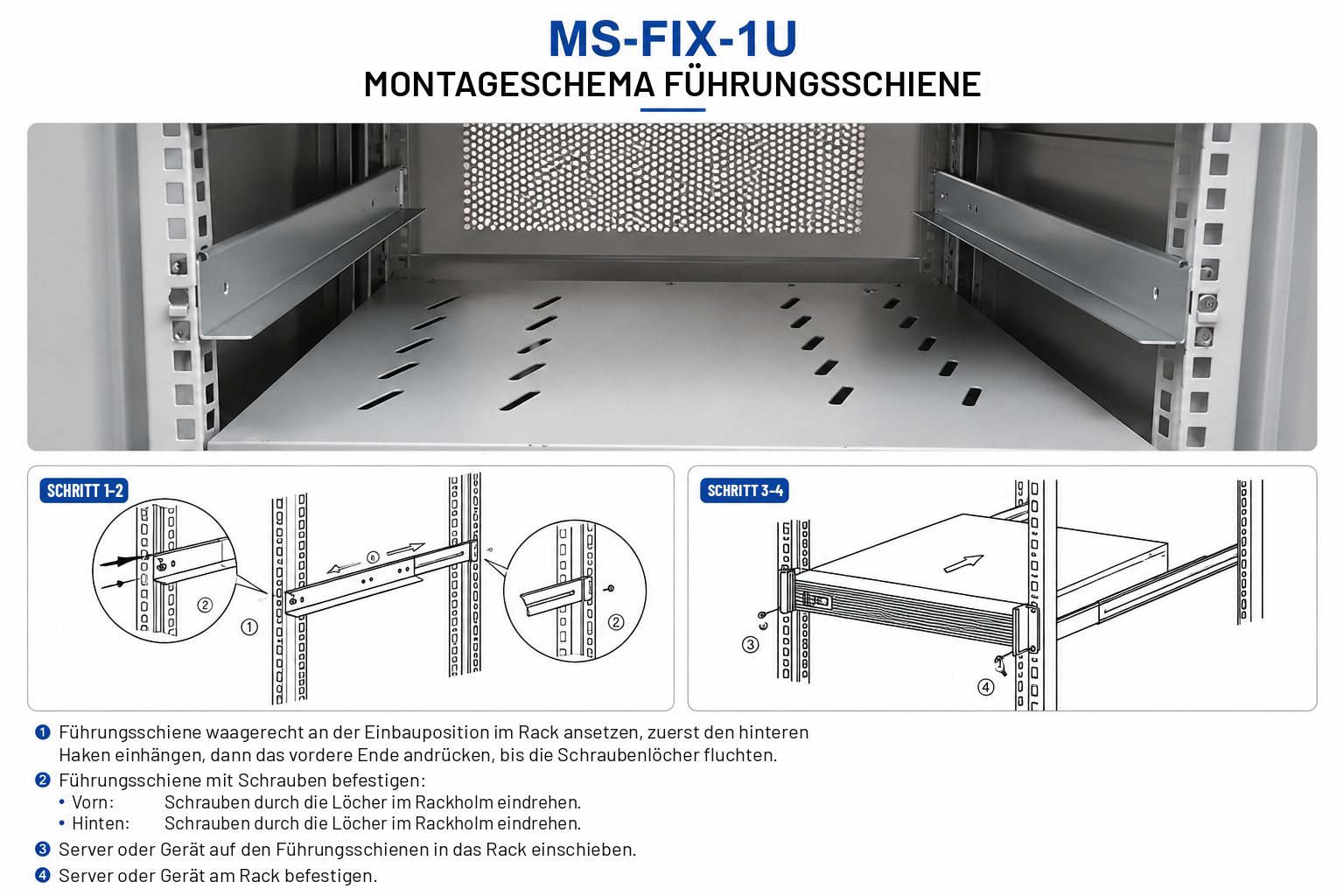

Installationshinweise
Die Winkel werden mit dem Rack verschraubt und bilden eine feste Auflage für das Gerät.
Vor der Bestellung zu übermittelnde Angaben:
- Breite, Tiefe und Höhe des Geräts
- Gerätegewicht
- Stückzahl
FAQ
Welche Tragfähigkeit hat die MS-FIX-1U?
Die Grundausführung hat eine Tragfähigkeit von 80 kg pro Paar; für die Produktfamilie sind Ausführungen von 80 bis 180 kg pro Paar erhältlich. Teilen Sie uns das Gerätegewicht mit, damit wir die passende Konfiguration bestätigen können.
Ist dies eine Teleskopschiene?
Nein. Es handelt sich um eine feste L-förmige Auflage ohne Auszugsmechanismus. Wenn Sie ausziehbaren Zugriff benötigen, wählen Sie eine kugelgelagerte Teleskopschiene wie die MS-BBR-1U2U-80 oder die MS-TLS-120.
Für welche Racks und Geräte ist sie geeignet?
Für standardmäßige 19-Zoll-Racks und Geräte der Bauhöhenklassen 1 HE bis 4 HE. Die genaue Kompatibilität wird anhand der Abmessungen Ihres Geräts bestätigt.
Was kann kundenspezifisch angepasst werden?
Die Auflagelänge. Konstruktive Änderungen werden als separate technische Anforderung geprüft.
Welche Angaben benötigen Sie vor meiner Bestellung?
Breite, Tiefe, Höhe und Gewicht des Geräts sowie die Stückzahl.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.
Benötigen Sie feste Auflagewinkel für Ihr Rack-Projekt?
Senden Sie uns Breite, Tiefe und Höhe des Geräts, sein Gesamtgewicht sowie eine Montagezeichnung oder aussagekräftige Fotos. Sie erhalten innerhalb von 24 Stunden eine Empfehlung von uns.
Ihr OEM-/ODM-Hersteller für Serverschienen
MetrixSlide entwickelt und fertigt hoch belastbare Serverschienensysteme für KI-Infrastruktur, GPU-Server, flüssigkeitsgekühlte Plattformen und Unternehmensrechenzentren – von der Prototypenentwicklung bis zur Serienfertigung.
- 3.000.000+ Schienensätze pro Jahr gefertigt
- Eigene Fertigung für Stanzen, Rollformen & Werkzeugbau
- 40–180 kg technische Unterstützung zur Lastauslegung
- Qualitätsmanagementsystem nach ISO 9001
- OEM / ODM Private Label & kundenspezifische Entwicklung
- Weltweite Export- & Projektunterstützung
Vom Erstgespräch bis zu den montierten Serverschienen in acht Schritten
Der Ablauf ist bei einem Standard-Schienenkit und einer vollständig kundenspezifischen Serverschiene gleich: Sie übermitteln die Daten, wir liefern die Zeichnungen, Muster bestätigen die Passform, anschließend fertigen wir den Gesamtauftrag und unterstützen Sie bei der Montage.
- 01
Anforderungen besprechen
Anwendung, Servertyp, Mengen und Zeitplan. Ein Ingenieur nimmt am Erstgespräch teil.
- 02
Gehäuse- & Rackdaten senden
Gehäusezeichnung oder -modell, Breite und Tiefe, Befestigungsmerkmale, Holmabstand und Last.
- 03
Wir liefern ein 2D-/3D-Modell
Innerhalb von 24 Stunden erhalten Sie einen Vorschlag für die passende Serverschiene, anschließend 2D-Zeichnungen oder ein 3D-Modell zur Prüfung.
- 04
Sie bestellen Muster
In der Regel 10–100 Paare – ausreichend, um Passform und Funktion an realen Gehäusen und Racks zu prüfen.
- 05
Wir fertigen die Werkzeuge und produzieren Muster
Kundenspezifische Stanzwerkzeuge werden im eigenen Werk gefertigt. Anschließend werden die Muster produziert, geprüft und an Sie versandt.
- 06
Sie validieren und erteilen den Gesamtauftrag
Nach der physischen Pass- und Belastungsprüfung bei Ihnen wird die Konstruktion festgeschrieben und der Produktionsauftrag bestätigt.
- 07
Serienfertigung und Lieferung
Fertigung der Gesamtmenge unter Qualitätslenkung nach ISO 9001, Exportverpackung und Versand per See- oder Luftfracht.
- 08
Montage mit unserer Unterstützung
Montageberatung und Kundendienst direkt vom Werk für jedes gelieferte Schienenkit.
