MS-FIX-1U 고정식 L형 랙 지지 브래킷
SKU MS-FIX-1U · 고정 지지 레일
표준 19인치 서버 랙용 고정식 L자형 지지 브래킷.
MS-FIX-1U 고정식 L형 랙 지지 브래킷
- 섀시 폭
- 430–448mm(4개 폭 등급)
- 섀시 높이
- 1U / 2U / 3U / 4U
- 서버 브랜드
- Huawei / Dell / HP / Intel
- 내하중
- 1쌍 기준 80kg
- 기본 내하중, 제품군 옵션 1쌍 기준 80–180kg
- 랙 측 설치
- 나사 고정식
- 맞춤 제작(커스터마이징)

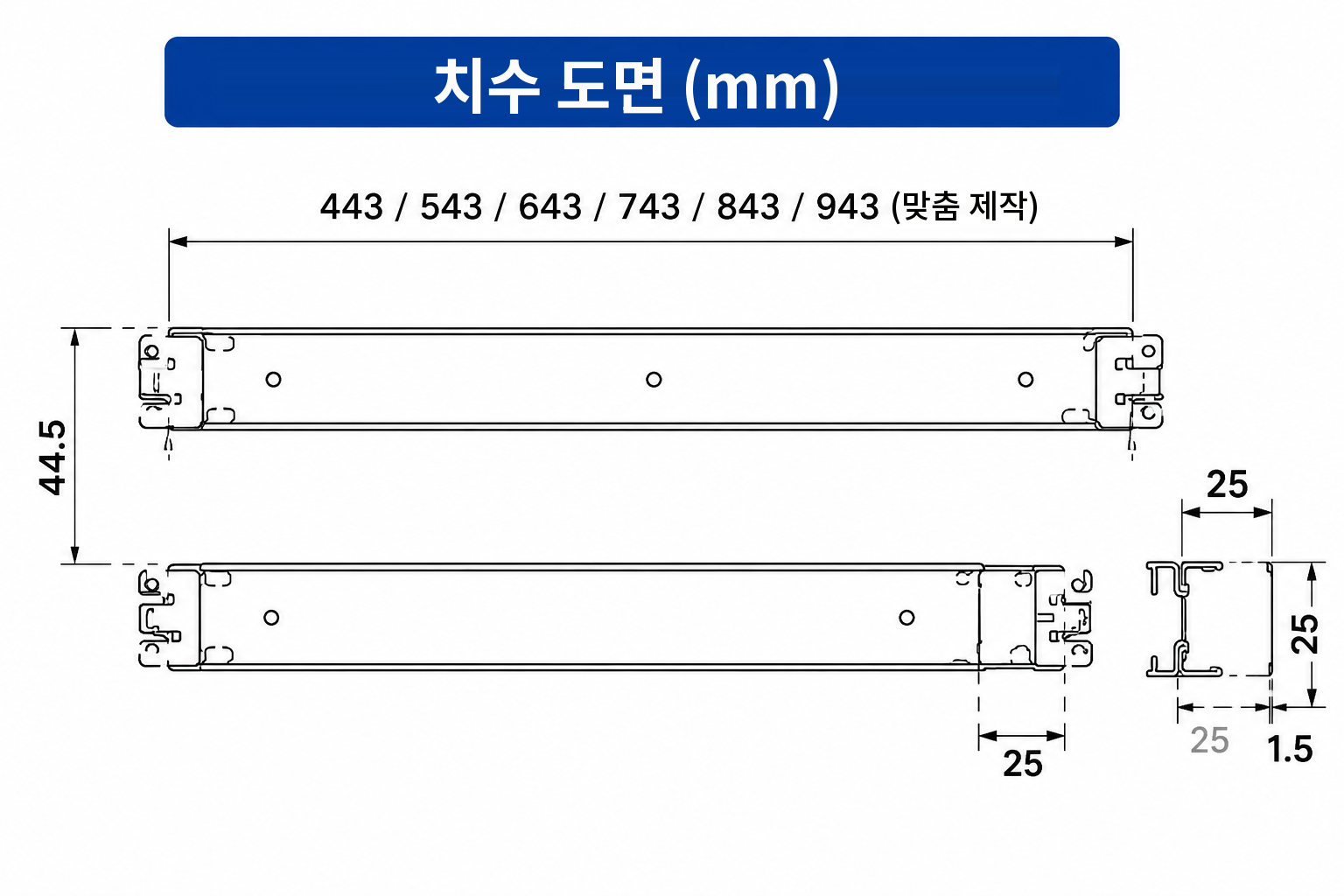

- 지지 길이
- 슬라이딩 구조
- 슬라이딩 메커니즘이 없는 고정식 L자형 지지대

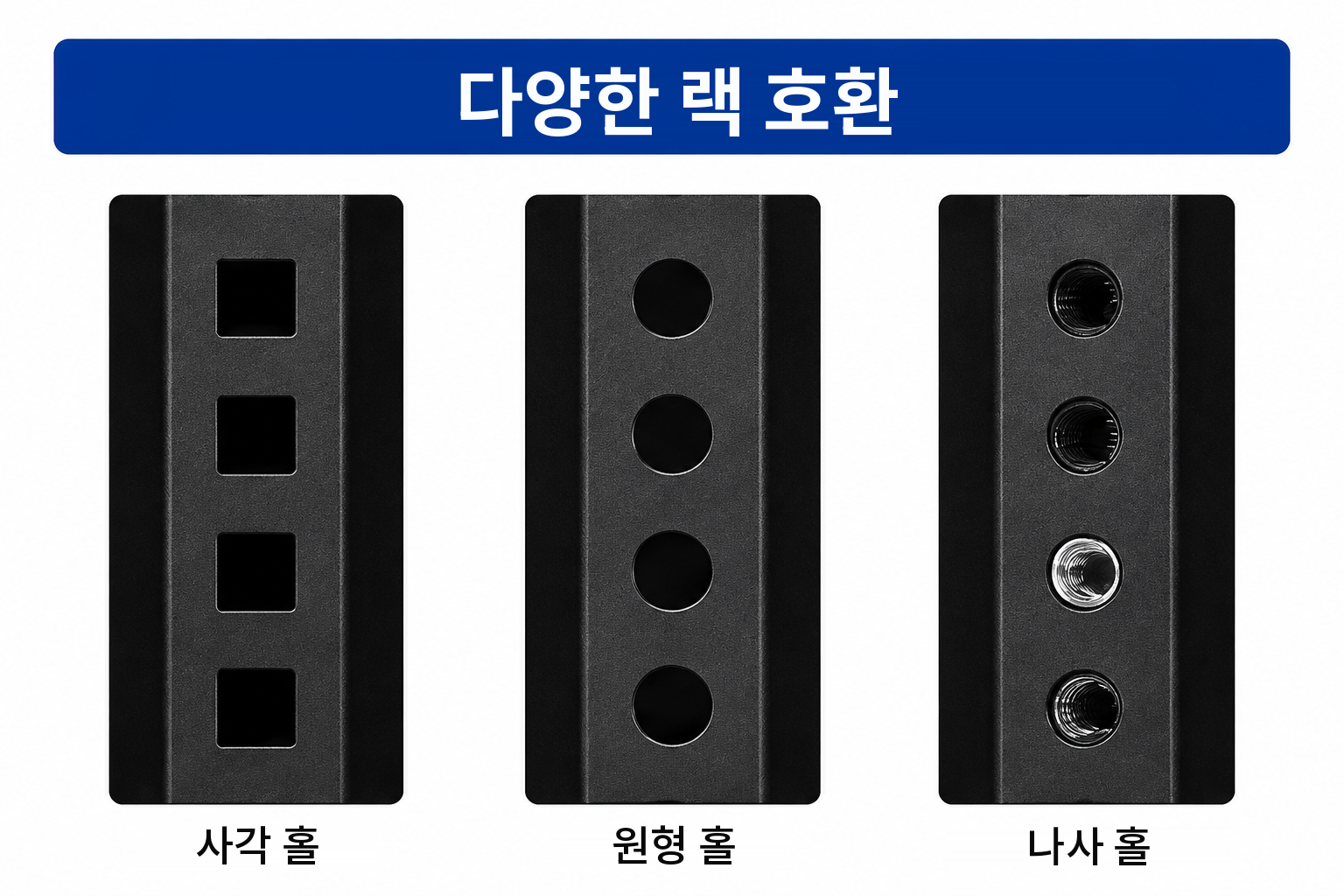

- 랙 호환
- 19인치 랙
MS-FIX-1U은 표준 19인치 서버 랙용 고정식 L자형 지지 브래킷입니다. 나사 고정식이며 슬라이딩 없이 장비 하부를 지지합니다. 기본 내하중은 1쌍 기준 80kg이며, 제품군 옵션은 1쌍 기준 80~180kg입니다. 지지 길이는 맞춤 제작할 수 있습니다.
기술 사양
제품 개요
MS-FIX-1U 브래킷은 표준 19인치 서버 랙용 고정식 L자형 지지대로, 1U~4U 높이 등급의 장비에 사용할 수 있습니다. 나사 고정식이며 슬라이딩 메커니즘이 없습니다. 장비를 브래킷 위에 올려 지지하며, 정비 시에는 랙에서 분리해야 합니다. 기본 내하중은 1쌍 기준 80kg이며, 제품군 옵션은 1쌍 기준 80~180kg입니다. 지지 길이는 맞춤 제작할 수 있습니다. 주문 전에 선택한 내하중 구성과 장비 치수를 확인하십시오.
주요 특징
기본 내하중 1쌍 기준 80kg
기본 구성의 내하중은 1쌍 기준 80kg입니다.
1쌍 기준 80–180kg 제품군
더 높은 내하중 옵션도 제공됩니다. 필요한 내하중 구성을 확인하십시오.
고정식 L자형 지지대
정비 시 랙에서 분리하는 장비용 비슬라이딩 지지대.
나사 고정식 설치
표준 19인치 랙에 나사로 고정.
1U~4U 높이 등급
1U, 2U, 3U 및 4U 높이 등급 장비용.
맞춤형 지지 길이
장비 깊이에 맞춘 지지 길이.
적합한 용도
- 고정식 서버 설치
- 네트워크 캐비닛 지지
- 스위치 및 네트워크 어플라이언스
- 스토리지 장비
- OEM 랙 캐비닛 통합
- 비슬라이딩식 장비 지지

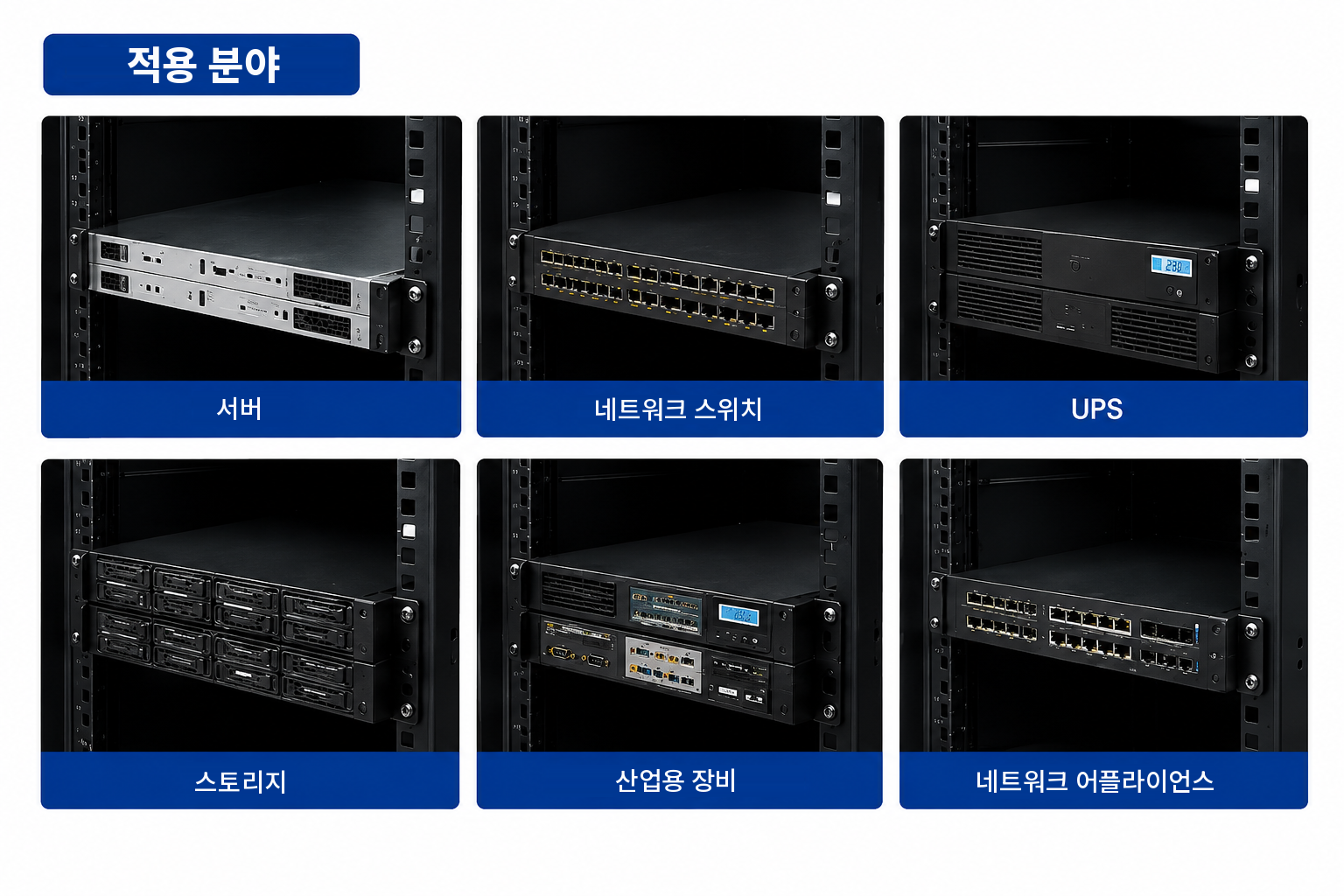

적용 분야
- 서버 캐비닛
- 네트워크 캐비닛
- 데이터센터 랙
- UPS 시스템
- 네트워크 스위치
- 산업용 제어반
- 스토리지 장비
- OEM 랙 시스템
맞춤 제작(커스터마이징) & OEM 옵션
- 지지 길이
- 자체 브랜드(PB) 표기 및 포장
- 구조 변경은 별도 엔지니어링 요구 사항으로 검토

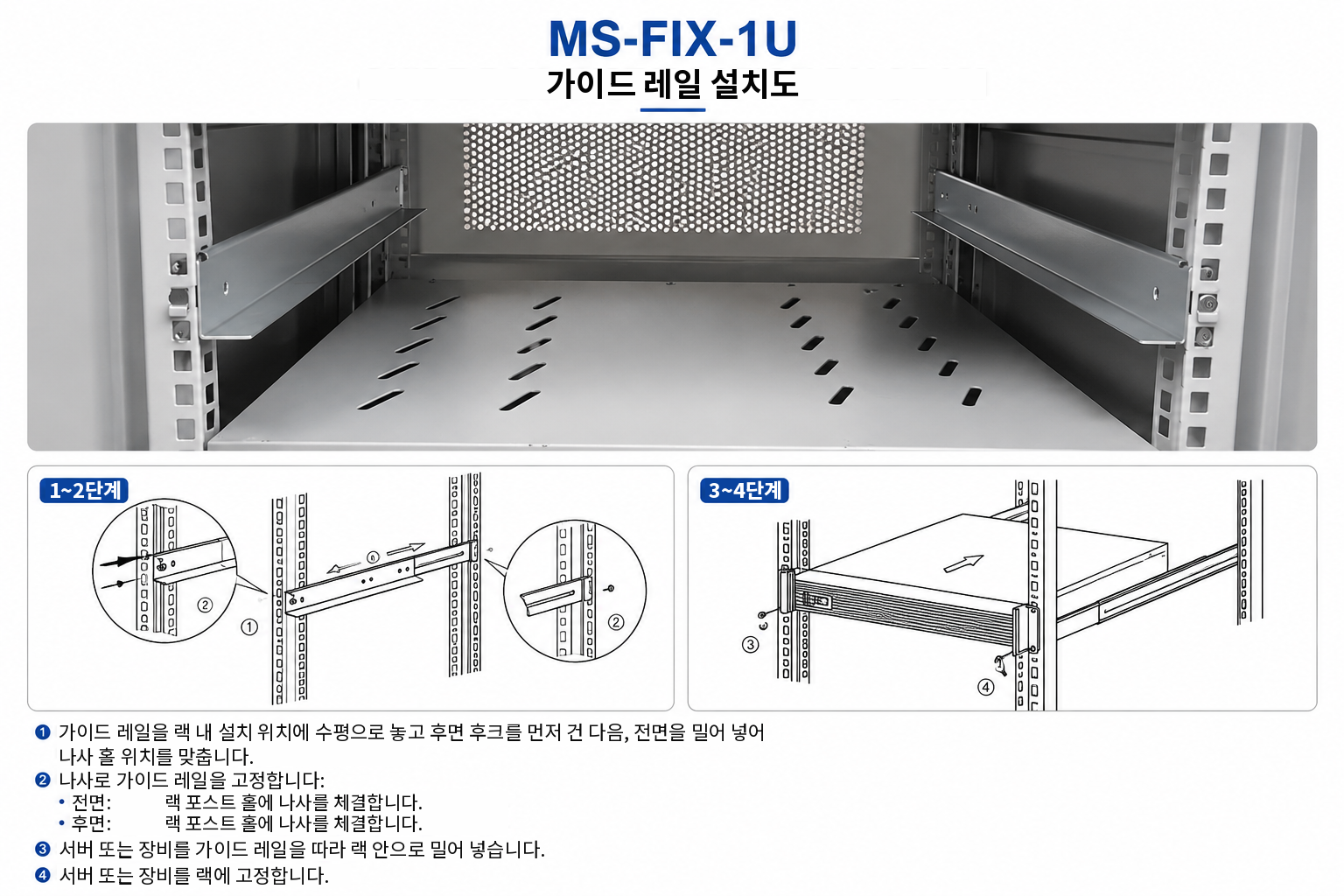

설치 안내
브래킷을 랙에 나사로 고정하여 장비를 지지합니다.
주문 전 제공 정보:
- 장비 폭, 깊이 및 높이
- 장비 중량
- 수량
FAQ
MS-FIX-1U의 내하중은 얼마인가요?
기본 내하중은 1쌍 기준 80kg이며, 제품군 옵션은 1쌍 기준 80~180kg입니다. 장비 중량을 알려주시면 적합한 구성을 확인해 드립니다.
슬라이드 레일인가요?
아닙니다. 슬라이딩 메커니즘이 없는 고정식 L자형 지지대입니다. 장비를 인출해 접근해야 하는 경우 MS-BBR-1U2U-80 또는 MS-TLS-120과 같은 볼 베어링 레일을 검토하십시오.
어떤 랙과 장비에 장착할 수 있나요?
표준 19인치 랙과 1U~4U 높이 등급 장비에 사용할 수 있습니다. 정확한 장착 호환성은 장비 치수를 기준으로 확인합니다.
어떤 항목을 맞춤 제작할 수 있나요?
지지 길이를 맞춤 제작할 수 있습니다. 구조 변경은 별도의 엔지니어링 요구사항으로 검토합니다.
주문 전에 어떤 정보가 필요한가요?
장비 폭, 깊이, 높이, 중량 및 수량.
최소 주문 수량(MOQ)과 샘플 납기는 어떻게 되나요?
샘플 수량과 주문 수량은 프로젝트별로 협의합니다. 맞춤 사양의 경우 샘플 레일은 보통 도면 승인 후 15~20일이면 준비됩니다. 샘플 견적은 프로젝트 견적과 함께 제시합니다.
OEM / ODM 서버 레일 제조업체
MetrixSlide는 AI 인프라, GPU 서버, 수랭식 플랫폼 및 엔터프라이즈 데이터센터용 고하중 서버 레일 시스템을 설계·제조하며, 시제품 개발부터 대량 생산까지 고객을 지원합니다.
- 연간 3,000,000세트 이상 레일 생산
- 사내 프레스 가공, 롤 포밍 & 금형 제작
- 40–180kg 내하중 엔지니어링 지원
- ISO 9001 품질경영시스템
- OEM / ODM 자체 브랜드(PB) & 맞춤 개발
- 글로벌 수출 & 프로젝트 지원
첫 상담부터 서버 레일 설치까지 8단계
표준 레일 키트와 완전 맞춤형 서버 레일 모두 동일한 절차로 진행합니다. 고객이 요구 정보를 보내면 도면을 제공하고, 샘플로 장착 적합성을 검증한 후 전체 수량을 생산하며 설치까지 지원합니다.
- 01
요구사항 협의
용도, 서버 유형, 수량, 일정 확인. 첫 상담부터 엔지니어 참여
- 02
섀시 & 랙 사양 전달
섀시 도면 또는 모델, 폭과 깊이, 장착 구조, 전후 포스트 간 거리 및 하중 정보
- 03
2D / 3D 모델 제공
24시간 이내 레일 매칭안 제안 후 검토용 2D 도면 또는 3D 모델 제공
- 04
샘플 주문
통상 10~100쌍. 실제 섀시와 랙에서 장착 적합성과 기능을 시험하기에 충분한 수량
- 05
금형 제작 및 샘플 생산
맞춤형 금형 자체 제작 후 샘플 생산, 검사 및 출하
- 06
검증 및 전체 수량 주문
고객사에서 실물 장착과 하중을 확인한 후 설계 확정 및 양산 주문 승인
- 07
양산 및 납품
ISO 9001 관리 체계에 따른 전체 주문 수량 생산, 수출 포장 및 해상 또는 항공 운송
- 08
설치 지원
납품된 모든 레일 키트에 대해 공장에서 설치 가이드 및 애프터서비스 제공
