MS-FIX-1U Équerres de support fixes en L pour baie
Référence MS-FIX-1U · Rails de rack fixes
Équerres de support fixes en L pour baies serveur standard de 19 pouces.
MS-FIX-1U Équerres de support fixes en L pour baie
- Largeur du châssis
- 430–448 mm (quatre classes de largeur)
- Hauteur du châssis
- 1U / 2U / 3U / 4U
- Marques de serveurs
- Huawei / Dell / HP / Intel
- Capacité de charge
- 80 kg par paire
- Capacité nominale de base ; options de la gamme de 80–180 kg par paire
- Montage sur la baie
- Fixation par vis
- Personnalisation
- Longueur du support
- Structure coulissante
- Support fixe en L, sans mécanisme coulissant

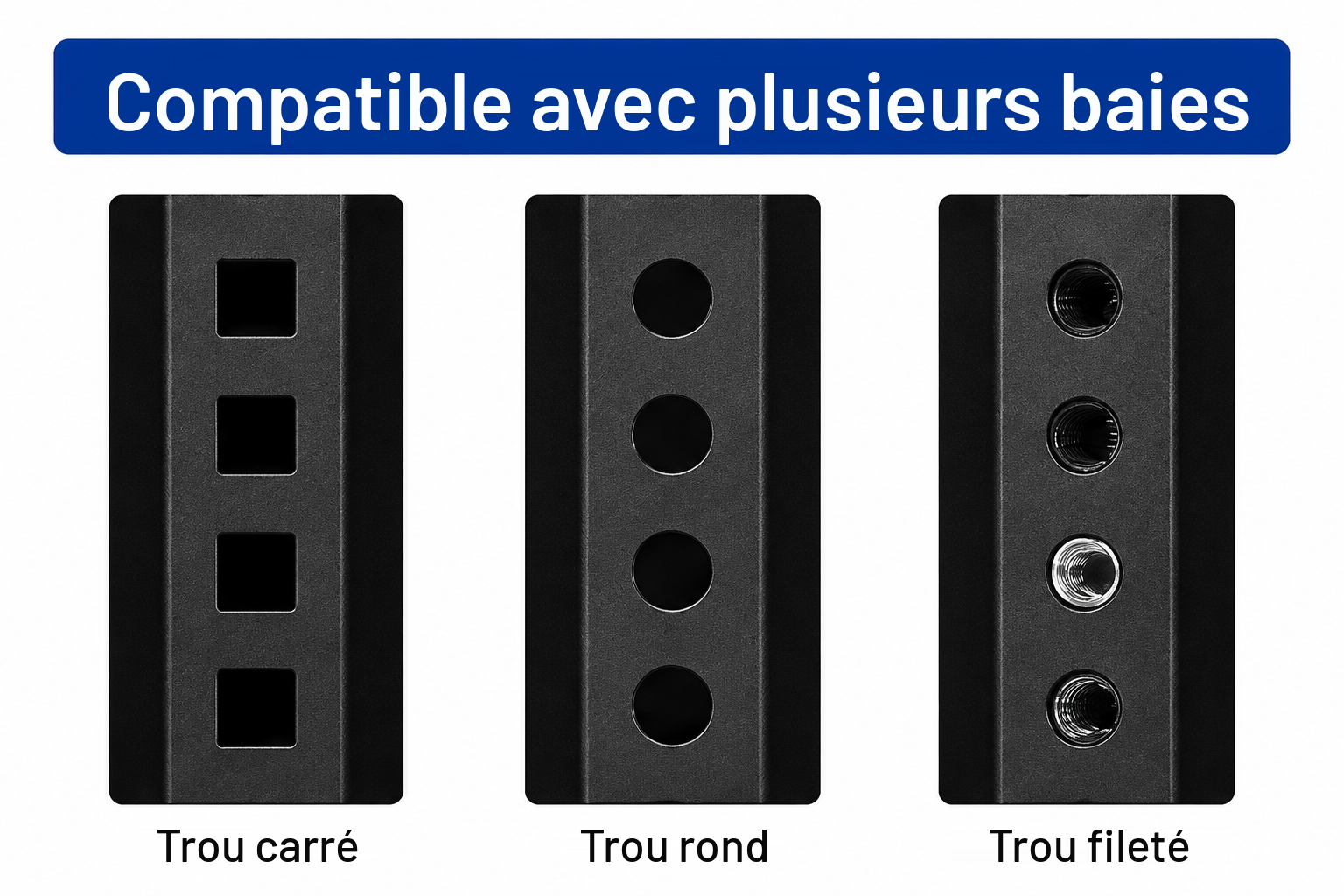

- Compatibilité baie
- Baie 19 pouces
Le MS-FIX-1U est un support fixe en L destiné aux baies serveur standard de 19 pouces. Il se monte par vis et assure un support inférieur fixe, sans coulissement, avec une capacité de charge de base de 80 kg par paire et des options de 80 à 180 kg par paire dans la gamme. La longueur du support peut être personnalisée.
Spécifications techniques
Résumé du produit

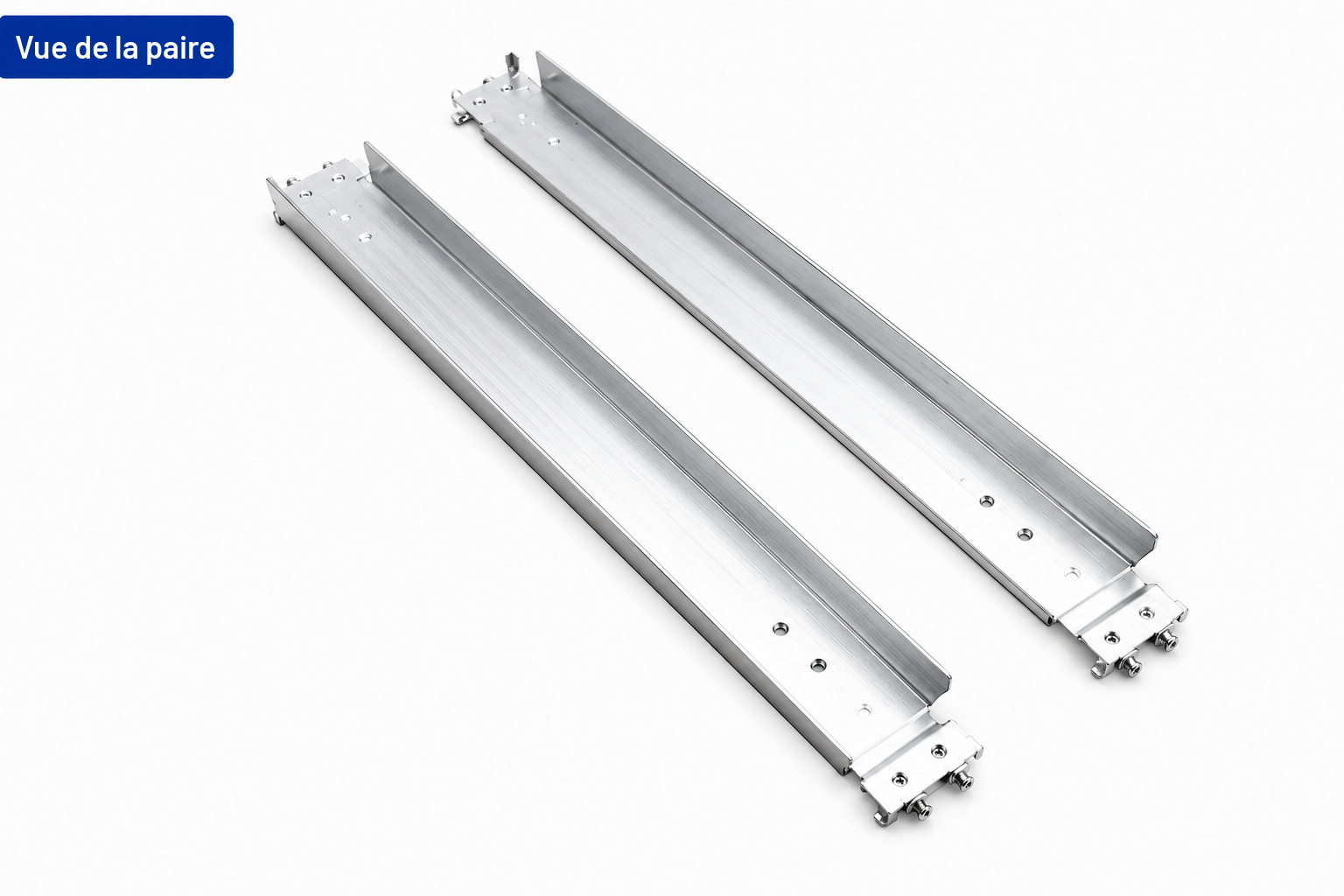

Les supports MS-FIX-1U sont des supports fixes en L pour baies serveur standard de 19 pouces, destinés aux équipements des classes de hauteur 1U à 4U. Ils se montent par vis et ne comportent aucun mécanisme coulissant : l’équipement repose sur les supports et doit être sorti de la baie pour la maintenance. La capacité de charge de base est de 80 kg par paire, avec des options de 80 à 180 kg par paire dans la gamme. La longueur du support peut être personnalisée. Confirmez la configuration de charge choisie et les dimensions de votre équipement avant de commander.
Caractéristiques principales
Capacité nominale de base de 80 kg par paire
La configuration de base est prévue pour 80 kg par paire.
Gamme de 80–180 kg par paire
Des options pour charges supérieures sont disponibles ; confirmez la configuration de charge dont vous avez besoin.
Support fixe en L
Un support sans coulissement pour les équipements qui doivent être sortis de la baie pour la maintenance.
Installation avec fixation par vis
Fixation à la baie par vis, dans les baies standard de 19 pouces.
Classes de hauteur 1U à 4U
Destiné aux équipements des classes de hauteur 1U, 2U, 3U et 4U.

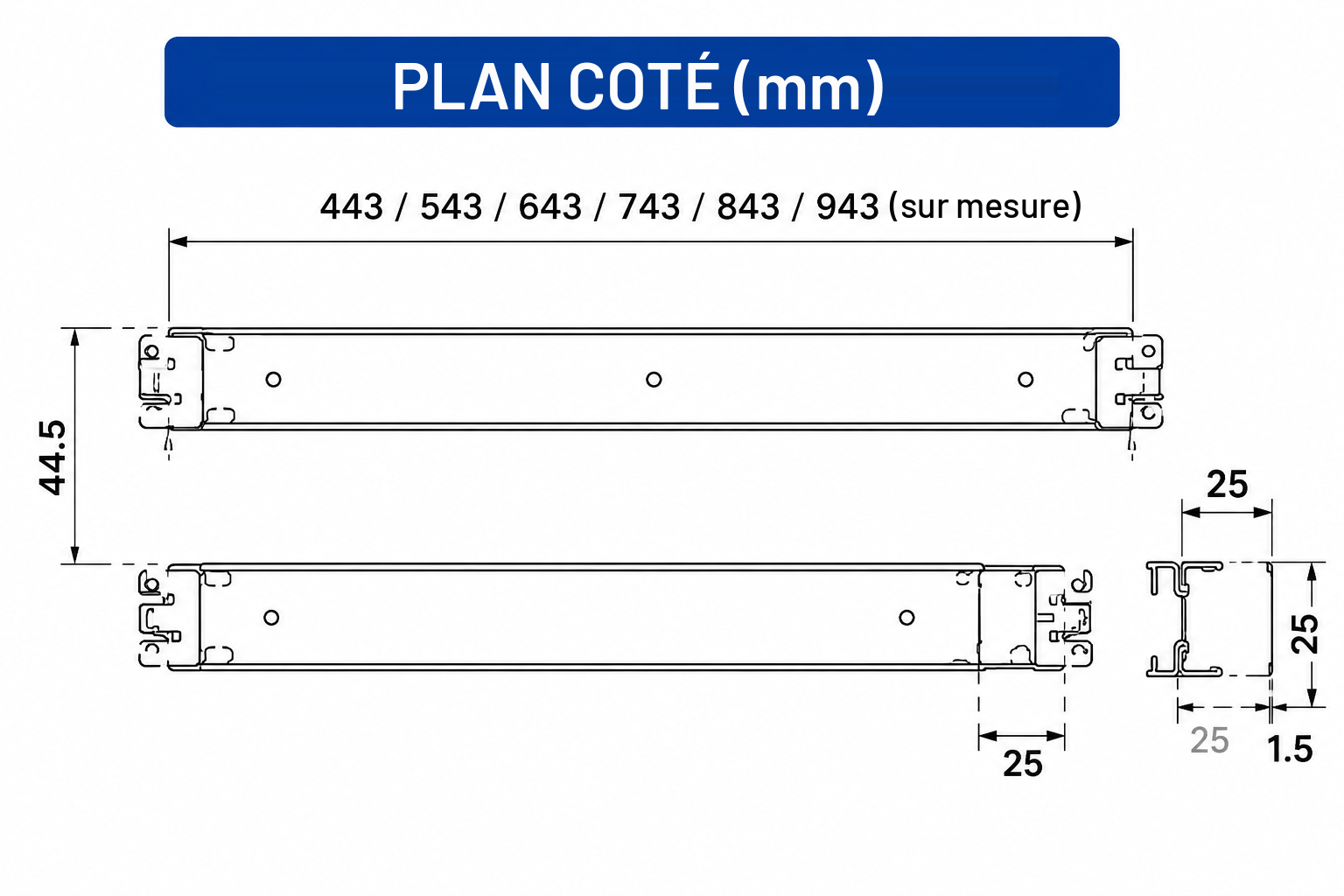

Longueur de support sur mesure
La longueur du support est adaptée à la profondeur de votre équipement.
Applications idéales
- Installation statique de serveurs
- Support pour armoires réseau
- Commutateurs et équipements réseau
- Équipements de stockage
- Intégration dans des armoires OEM
- Support d’équipements non coulissants

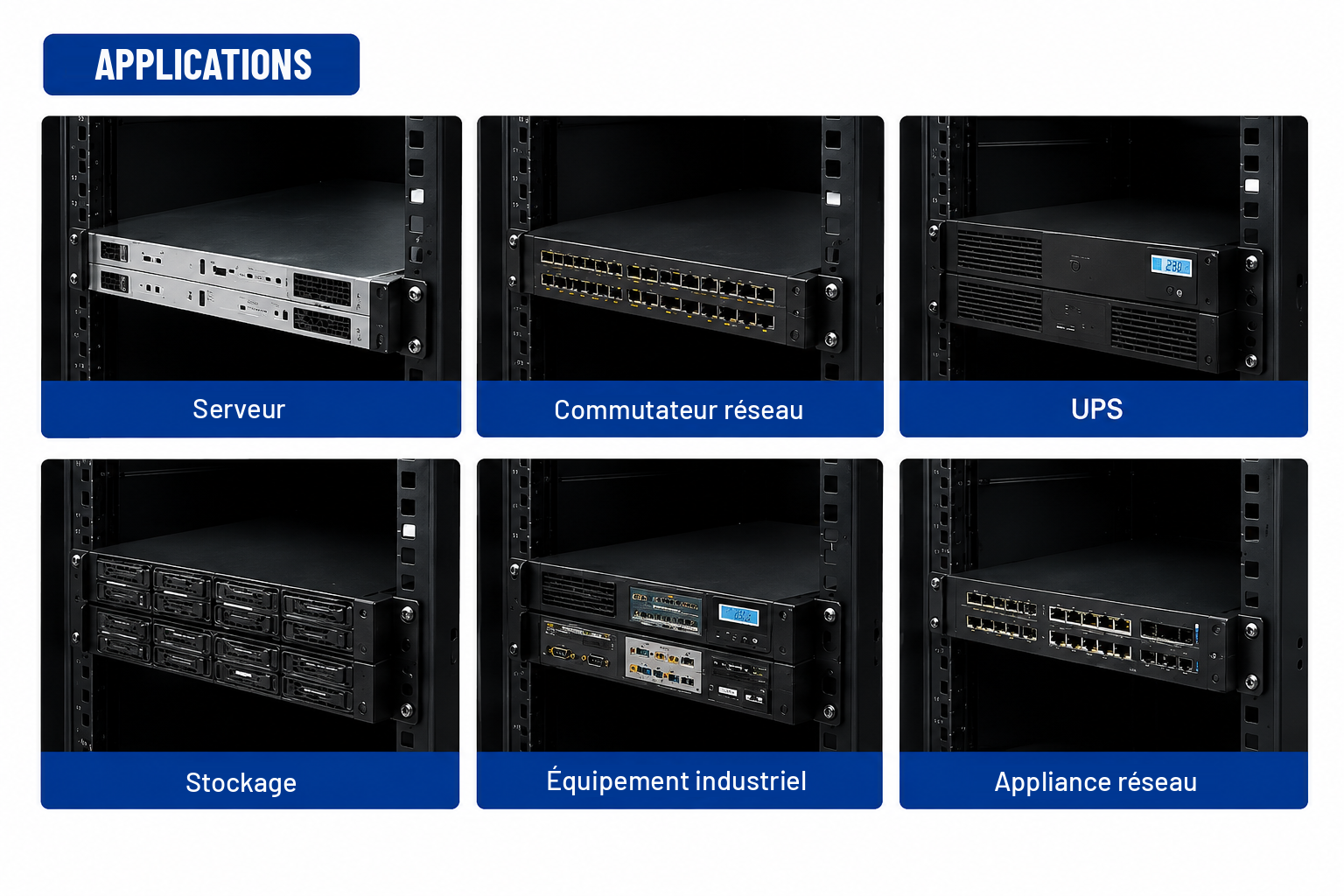

Applications
- Armoires serveurs
- Armoires réseau
- Baies de centres de données
- Systèmes UPS
- Commutateurs réseau
- Armoires de commande industrielle
- Équipements de stockage
- Systèmes de baies OEM
Options sur mesure & OEM
- Longueur du support
- Marquage sous marque propre et emballage personnalisé
- Les modifications structurelles sont étudiées comme une exigence d'ingénierie distincte

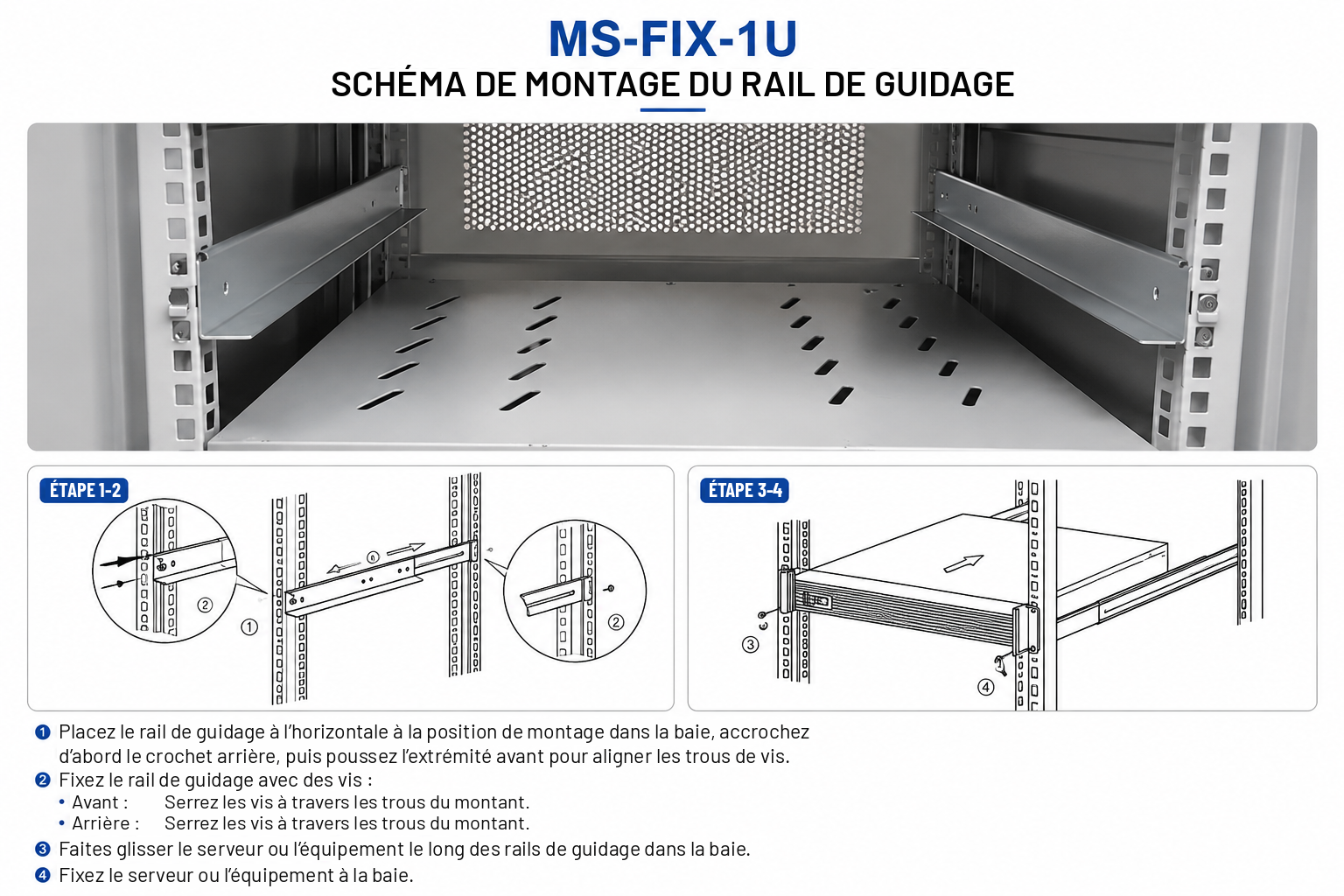

Notes d’installation
Les supports sont vissés à la baie afin d’assurer un support fixe de l’équipement.
Informations à fournir avant de commander :
- Largeur, profondeur et hauteur de l’équipement
- Poids de l’équipement
- Quantité
FAQ
Quelle est la capacité de charge du MS-FIX-1U ?
La capacité nominale de base est de 80 kg par paire, avec des options de 80 à 180 kg par paire dans la gamme. Indiquez-nous le poids de l’équipement et nous confirmerons la configuration.
S’agit-il d’une glissière télescopique ?
Non. Il s’agit d’un support fixe en L sans mécanisme coulissant. Pour accéder à l’équipement en le tirant hors de la baie, choisissez une glissière à billes telle que la MS-BBR-1U2U-80 ou la MS-TLS-120.
À quelles baies et à quels équipements convient-il ?
Aux baies standard de 19 pouces, pour les équipements des classes de hauteur 1U à 4U. La compatibilité exacte est confirmée à partir des dimensions de votre équipement.
Que peut-on personnaliser ?
La longueur du support. Les modifications structurelles font l’objet d’une étude d’ingénierie distincte.
De quelles informations avez-vous besoin avant ma commande ?
La largeur, la profondeur, la hauteur et le poids de l’équipement, ainsi que la quantité.
Quels sont la quantité minimale de commande (MOQ) et le délai de livraison des échantillons ?
Les quantités d'échantillons et de commande sont convenues dans le cadre du projet. Pour une version sur mesure, les paires d'échantillons sont généralement prêtes 15 à 20 jours après l'approbation du plan. Les échantillons font l'objet d'un devis établi avec le projet.
Besoin de supports fixes pour votre projet de baie ?
Envoyez-nous la largeur, la profondeur et la hauteur de l’équipement, son poids total, ainsi qu’un plan de montage ou des photos claires. Nous vous répondrons avec une recommandation sous 24 heures.
