MS-FIX-80 Équerres de support fixes pour baie
Référence MS-FIX-80 · Rails de rack fixes
Équerres de support inférieur fixes à fixation par vis pour baies standard de 19 pouces.
MS-FIX-80 Équerres de support fixes pour baie
- Largeur du châssis
- 430–448 mm (quatre classes de largeur)
- Hauteur du châssis
- 1U / 2U / 3U / 4U
- Marques de serveurs
- Huawei / Dell / HP / Intel
- Capacité de charge
- 80 kg par paire
- Capacité de base ; configurations de la gamme de 80 à 180 kg par paire
- Montage sur la baie
- Fixation par vis
- Personnalisation
- Longueur du support
- Structure coulissante
- Support inférieur fixe, non coulissant
- Compatibilité baie
- Baie 19 pouces
Le MS-FIX-80 est une équerre de support inférieur fixe à fixation par vis pour les baies standard 19 pouces, avec une capacité de charge de base de 80 kg par paire et des configurations de la gamme allant de 80 à 180 kg par paire. Ce support non coulissant est disponible avec une longueur sur mesure.
Spécifications techniques
Résumé du produit
Les équerres MS-FIX-80 assurent un support inférieur fixe pour les équipements montés dans des baies standard de 19 pouces. Elles se fixent par vis et ne coulissent pas : l’équipement repose sur les équerres et doit être retiré de la baie pour la maintenance. La capacité de charge de base est de 80 kg par paire. La gamme comprend des configurations de 80 à 180 kg par paire ; la valeur de 180 kg s’applique uniquement à la configuration correspondante, et non à l’ensemble de la gamme. Les équerres sont fabriquées en acier laminé à froid avec un revêtement électrolytique, et leur longueur de support peut être personnalisée. Indiquez-nous la largeur, la profondeur, la hauteur et le poids de l’équipement afin que nous confirmions la configuration de charge et la compatibilité avant la commande.
Détails du produit

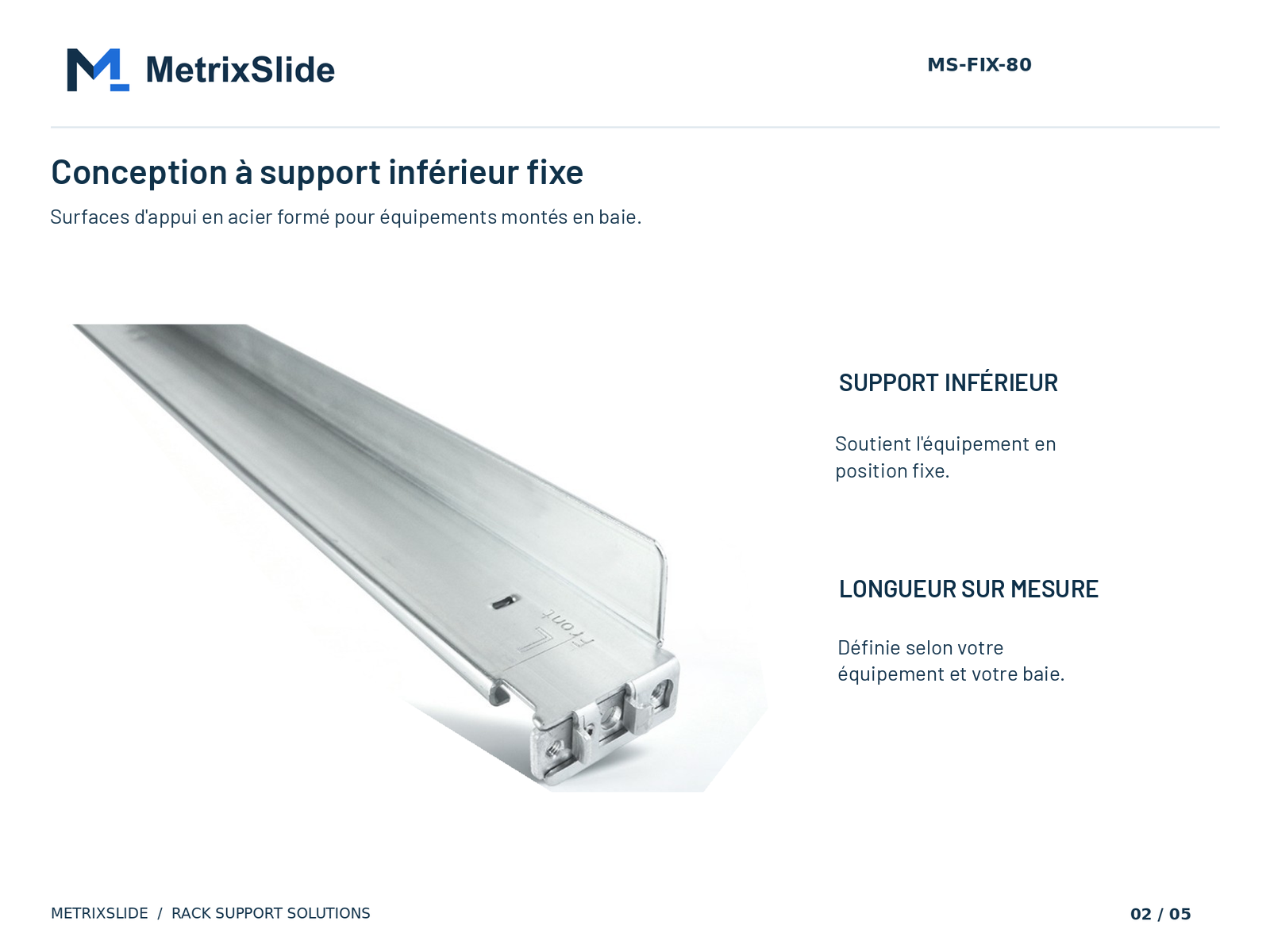

Support inférieur fixe pour équipements montés en baie
Des surfaces de support en acier formé soutiennent l’équipement par-dessous en position fixe. Le modèle MS-FIX-80 est destiné aux applications nécessitant un support fixe plutôt qu’un accès par extraction pour la maintenance. Avant toute sélection, vérifiez les dimensions du support et les interfaces de fixation par rapport aux plans de l’équipement et de la baie.

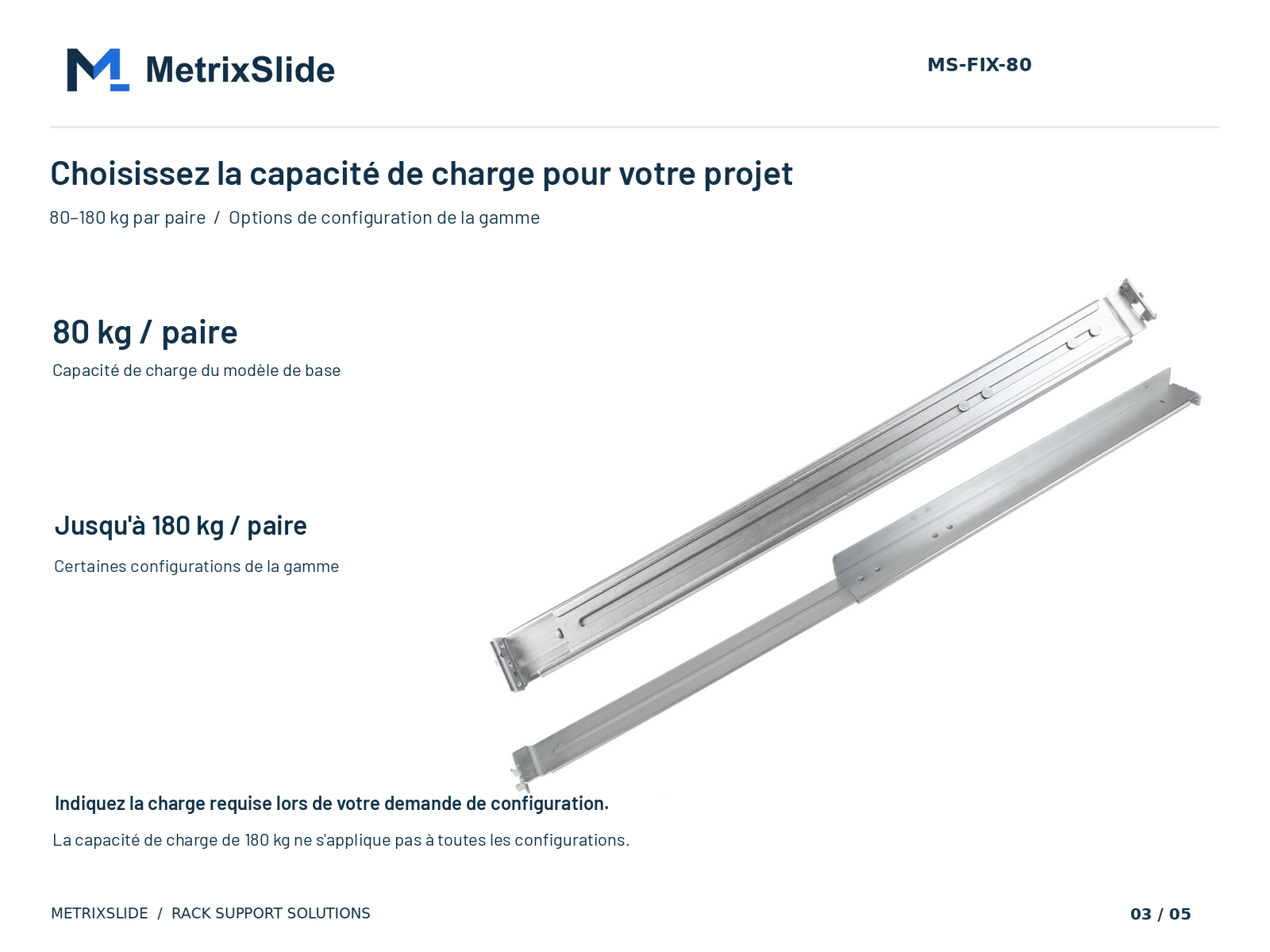

Sélectionnez la capacité de charge requise
Le modèle de base présente une capacité de charge de 80 kg par paire. La gamme comprend des configurations de capacité supérieure allant jusqu’à 180 kg par paire. Indiquez le poids total de l’équipement lorsque vous demandez une recommandation, afin que la configuration soit adaptée à la charge. La capacité de 180 kg ne s’applique pas à toutes les configurations.

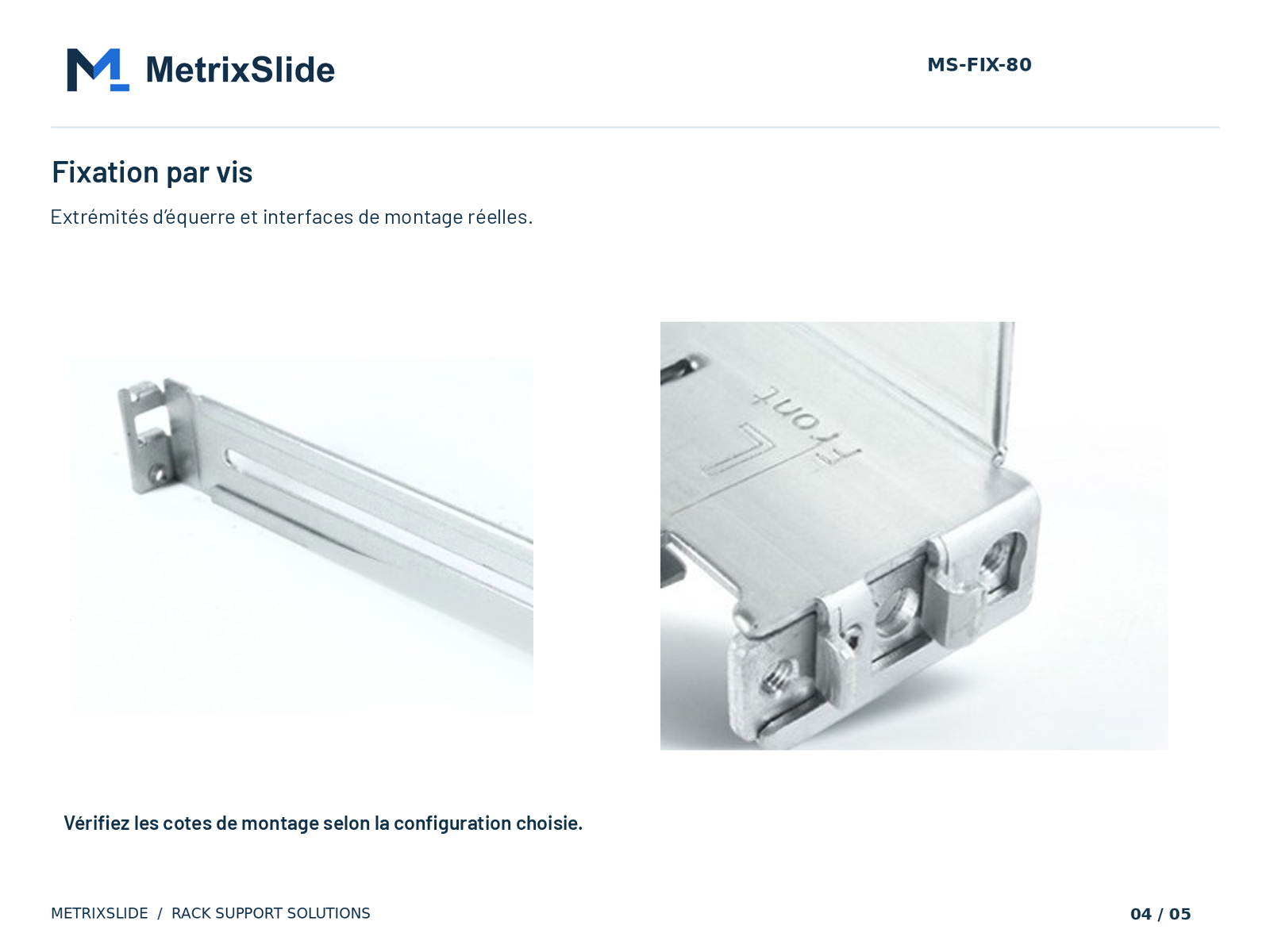

Installation avec fixation par vis
Les équerres se fixent par vis aux points de montage de la baie. La position des trous de fixation et les dimensions du support doivent être adaptées à la baie et à l’équipement. Envoyez-nous des plans ou des photos de montage nettes pour vérifier la compatibilité.
Acier laminé à froid avec revêtement électrolytique, longueur sur mesure
Acier laminé à froid avec finition électrolytique ; la nuance exacte du matériau et les caractéristiques du revêtement sont confirmées lors de la commande. La longueur du support peut être adaptée à la profondeur de l’équipement. Les autres configurations de trous, épaisseurs de matériau et demandes de conception OEM sont soumises à l’examen de l’équipe d’ingénierie.
Obtenir une recommandation de support
Pour commencer, envoyez-nous les informations suivantes :
- Largeur, profondeur et hauteur de l’équipement
- Poids total de l’équipement
- Plans des interfaces de fixation ou photos nettes, si disponibles
- Quantité requise et éventuelles exigences propres au projet

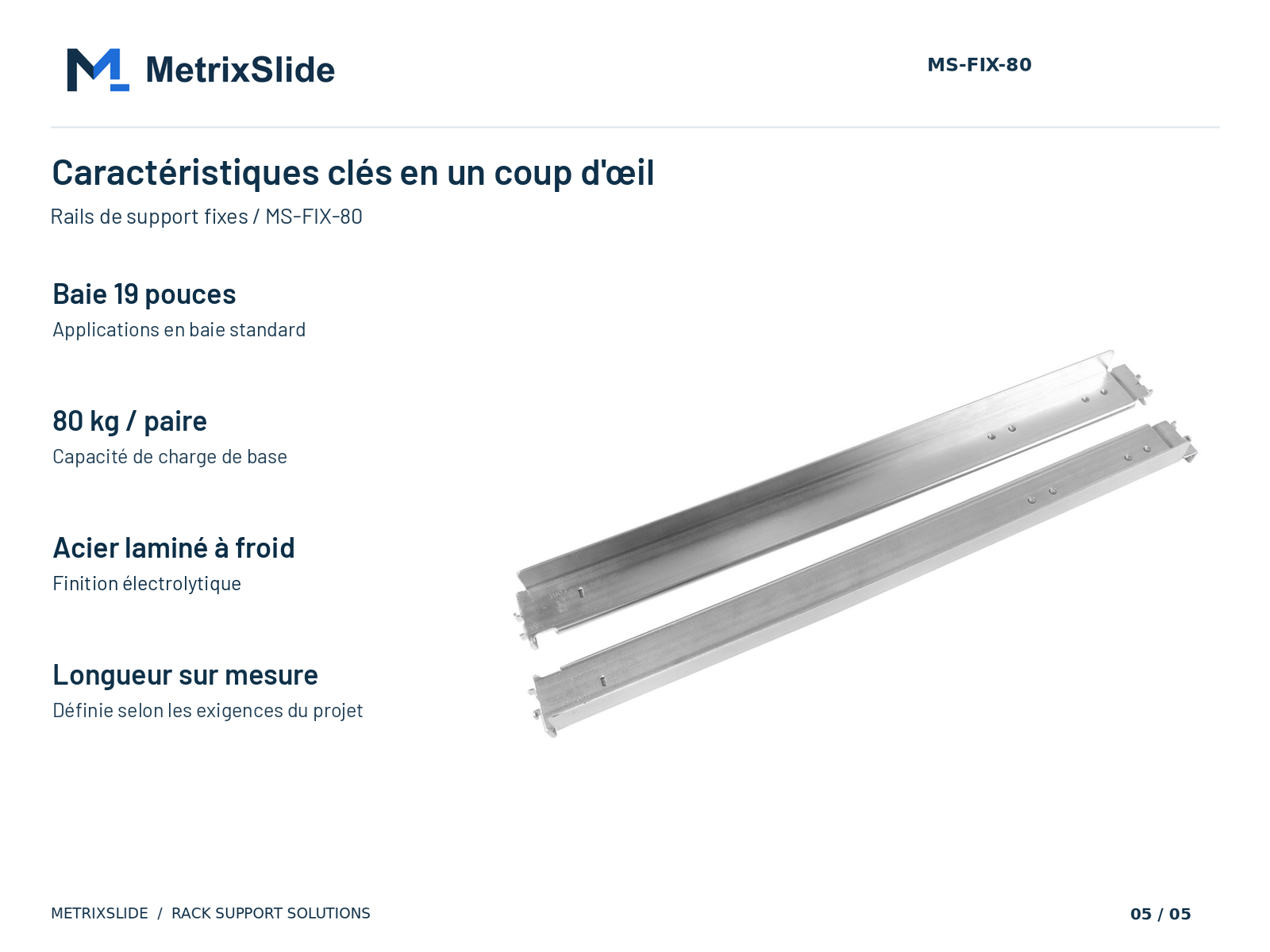

Caractéristiques principales
Capacité nominale de base de 80 kg par paire
La configuration de base est prévue pour 80 kg par paire.
Gamme de 80–180 kg par paire
Des configurations pour charges supérieures sont disponibles. La valeur de 180 kg s’applique uniquement à la configuration correspondante.
Support inférieur fixe
Support non coulissant : l’équipement repose sur les équerres.
Installation avec fixation par vis
Fixation à la baie par vis, dans les baies standard de 19 pouces.
Acier laminé à froid, revêtement électrolytique
Construction en acier laminé à froid avec revêtement électrolytique.
Longueur de support sur mesure
La longueur du support est adaptée à la profondeur de votre équipement.
Applications idéales
- Serveurs en baie restant en place
- Commutateurs réseau
- Équipements de stockage
- UPS et équipements électriques
- Équipements industriels en baie
- Projets OEM de baies
Applications
- Armoires serveurs
- Armoires réseau
- Baies de centres de données
- Armoires de commande industrielle
- Intégration OEM en baie
Options sur mesure & OEM
- Longueur du support
- Marquage sous marque propre et emballage personnalisé
- Les modifications structurelles sont étudiées comme une exigence d'ingénierie distincte
Avantages
- Support fixe sans pièces coulissantes
- Configurations de charge de 80 à 180 kg par paire
- Longueur de support adaptée à l’équipement
- Fixation par vis dans des baies standard de 19 pouces
FAQ
Quelle est la capacité de charge du MS-FIX-80 ?
La capacité de base est de 80 kg par paire. La gamme comprend des configurations de 80 à 180 kg par paire ; indiquez-nous le poids de l’équipement afin que nous confirmions la configuration.
S’agit-il d’une glissière télescopique ?
Non. Il s’agit d’un support inférieur fixe qui ne coulisse pas. Pour permettre l’extraction de l’équipement, choisissez une glissière à billes telle que la MS-BBR-1U2U-80 ou la MS-TLS-120.
Est-il sans outil ?
Non. Les équerres se fixent par vis.
À quelles baies et à quels équipements convient-il ?
Baies standard de 19 pouces, pour des équipements d’une hauteur de 1U à 4U. La compatibilité exacte est confirmée selon la largeur, la profondeur et la hauteur de votre équipement.
Que peut-on personnaliser ?
La longueur du support. Les modifications structurelles font l’objet d’une étude d’ingénierie distincte.
De quelles informations avez-vous besoin avant ma commande ?
La largeur, la profondeur, la hauteur et le poids de l’équipement, ainsi que la quantité.
Quels sont la quantité minimale de commande (MOQ) et le délai de livraison des échantillons ?
Les quantités d'échantillons et de commande sont convenues dans le cadre du projet. Pour une version sur mesure, les paires d'échantillons sont généralement prêtes 15 à 20 jours après l'approbation du plan. Les échantillons font l'objet d'un devis établi avec le projet.
Besoin d’équerres de support fixes pour votre baie ?
Envoyez-nous la largeur, la profondeur et la hauteur de l’équipement, son poids total, ainsi qu’un plan de montage ou des photos claires. Nous vous répondrons avec une recommandation sous 24 heures.
