Rails de support fixes réglables pour commutateurs réseau MS-FIX-40
Référence MS-FIX-40 · Rails de support fixes pour baie
Rails de support fixes pour baies 19 pouces et châssis de commutateur réseau de 440–443 mm de large.
Rails de support fixes réglables pour commutateurs réseau MS-FIX-40
- Largeur du châssis
- 440–443 mm
- Hauteur du châssis
- 1U / 2U / 3U
- Capacité de charge
- 40 kg par paire
- Capacité nominale ; aucun rapport d’essai délivré
- Montage sur la baie
- Fixation par vis
- Personnalisation
- Non disponible ; la longueur d’installation se règle à l’intérieur du rail
- Structure coulissante
- Support fixe, longueur d’installation réglable
- Compatibilité baie
- Baie 19 pouces
Le MS-FIX-40 est un rail de support fixe pour baies 19 pouces et châssis de commutateur réseau de 440–443 mm de large, en acier laminé à froid SPCC, à fixation par vis, d’une capacité de charge nominale de 40 kg par paire. La longueur d’installation se règle dans la structure du rail.
Spécifications techniques
Résumé du produit
Les rails de support fixes MS-FIX-40 portent des commutateurs réseau dont le châssis mesure 440–443 mm de large, en baie 19 pouces. Ils sont fabriqués en acier laminé à froid SPCC, fixés par vis, et leur capacité de charge nominale est de 40 kg par paire ; aucun rapport d’essai de charge n’a été établi pour cette valeur. La longueur d’installation se règle dans la structure existante du rail. Les longueurs sur mesure et les configurations de trous sur mesure ne sont pas disponibles pour ce modèle. Il est conçu pour le support fixe des équipements, et non pour un accès de maintenance par coulissement : l’équipement ne sort pas sur le rail.
Détails du produit

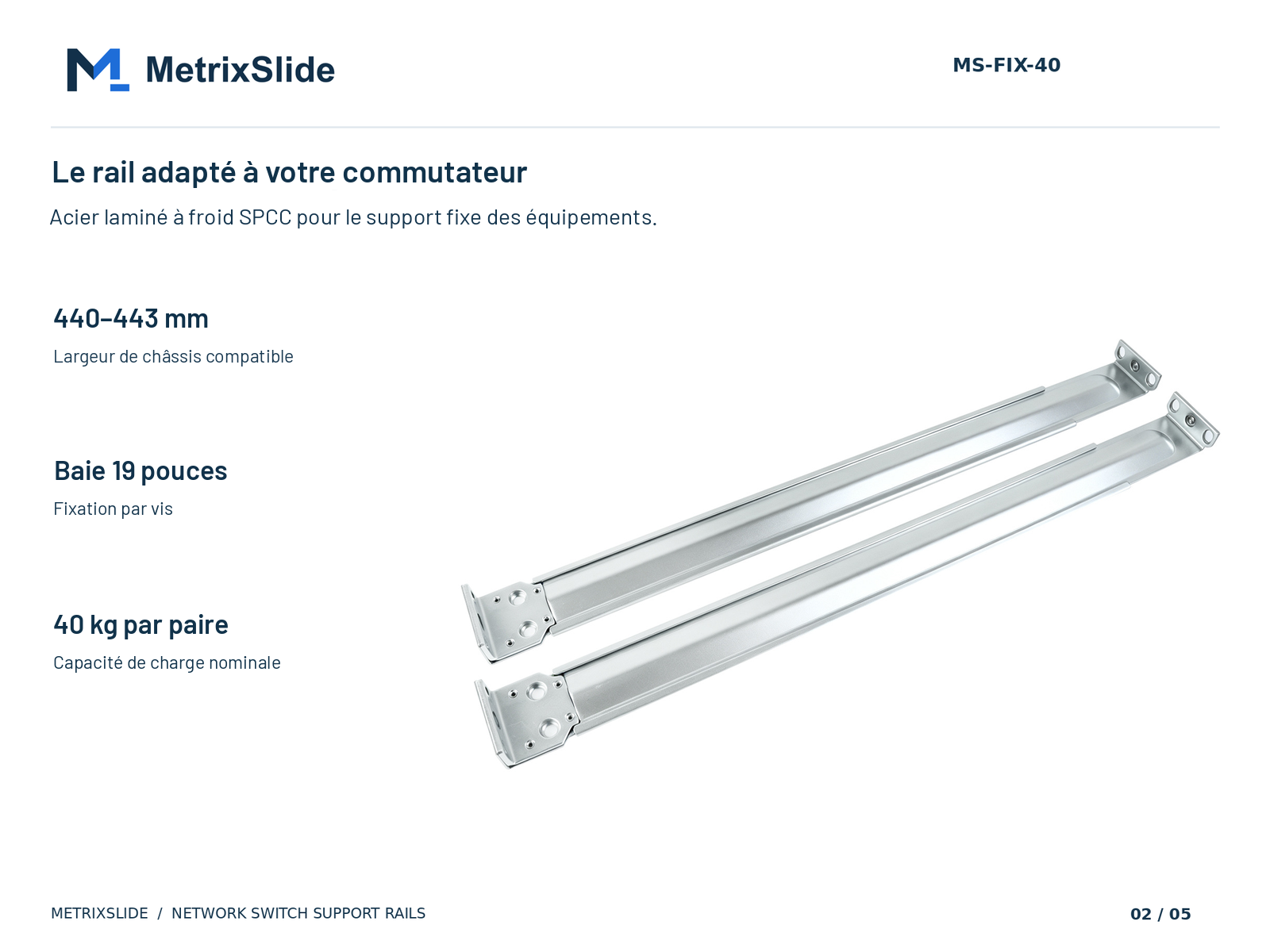

Adapter le rail à votre commutateur
Le MS-FIX-40 convient aux châssis de commutateur réseau de 440–443 mm de large en baie 19 pouces. Il se fixe par vis et sa capacité de charge nominale est de 40 kg par paire.

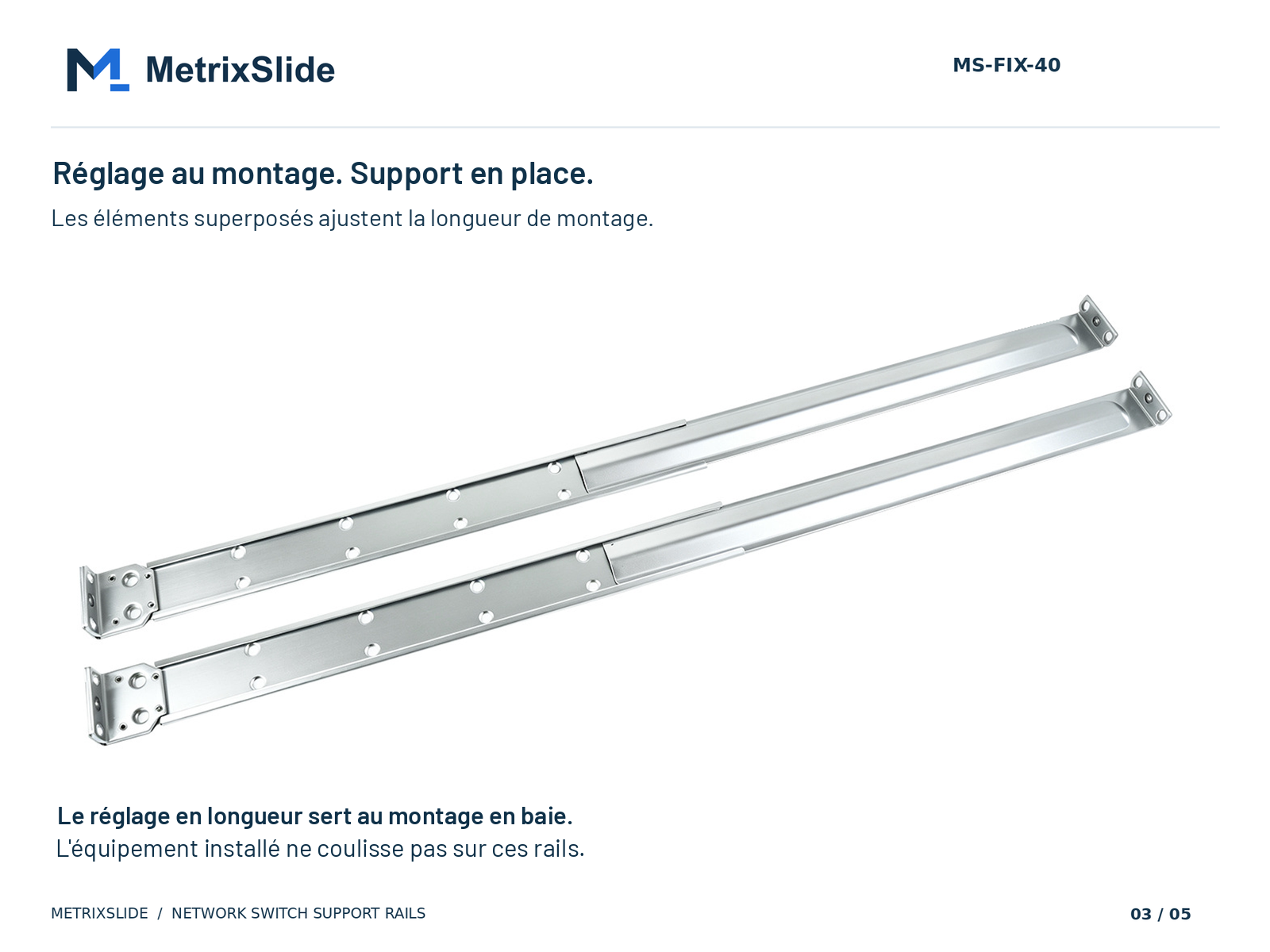

Réglage à l’installation, support en place
Les éléments de rail qui se chevauchent permettent de régler la longueur de montage lors de l’installation en baie. L’équipement installé ne coulisse pas sur ces rails.

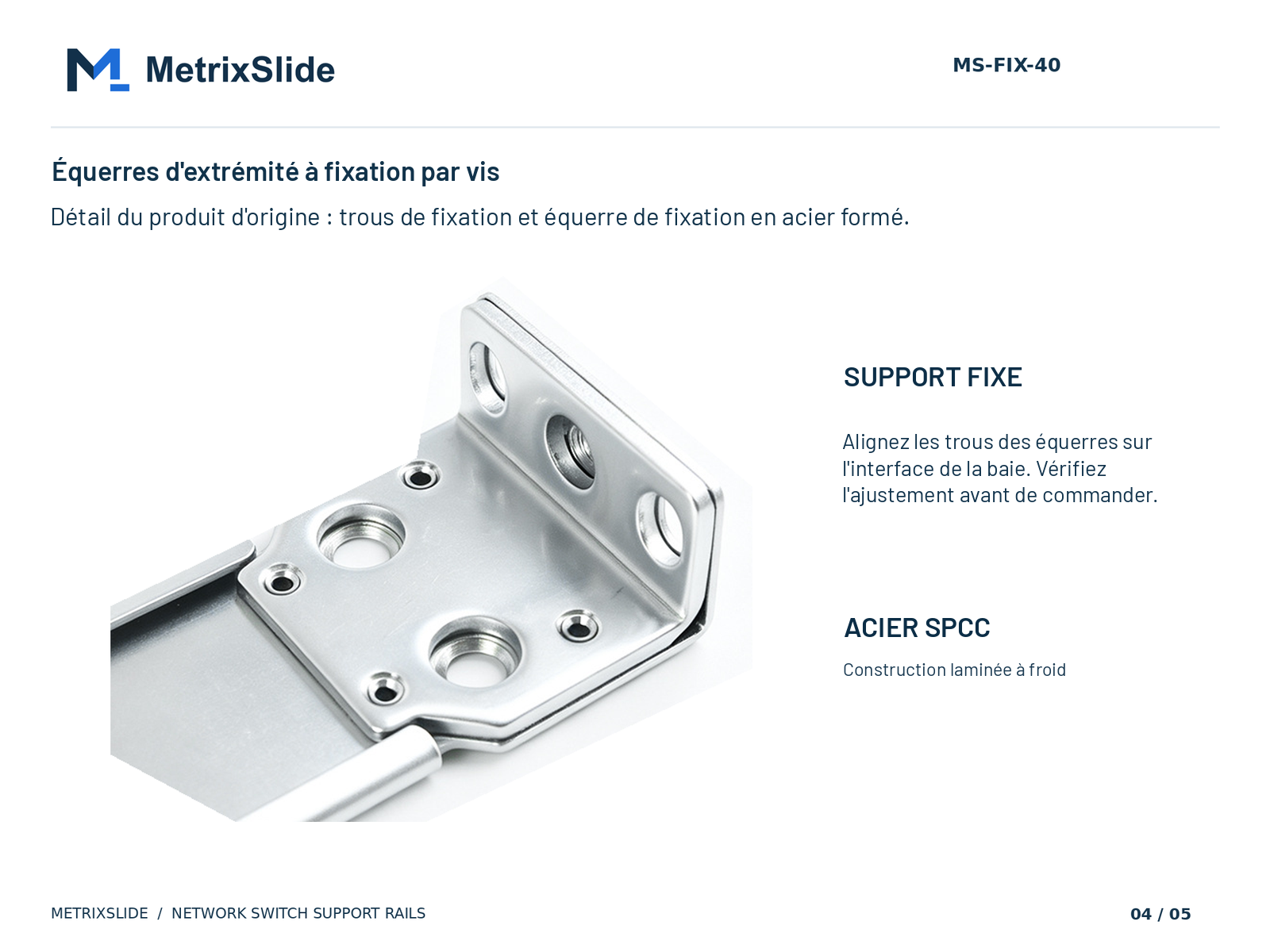

Équerres d’extrémité à fixation par vis
Vérifiez la correspondance des trous des équerres avec l’interface de la baie et confirmez la compatibilité avant de commander.

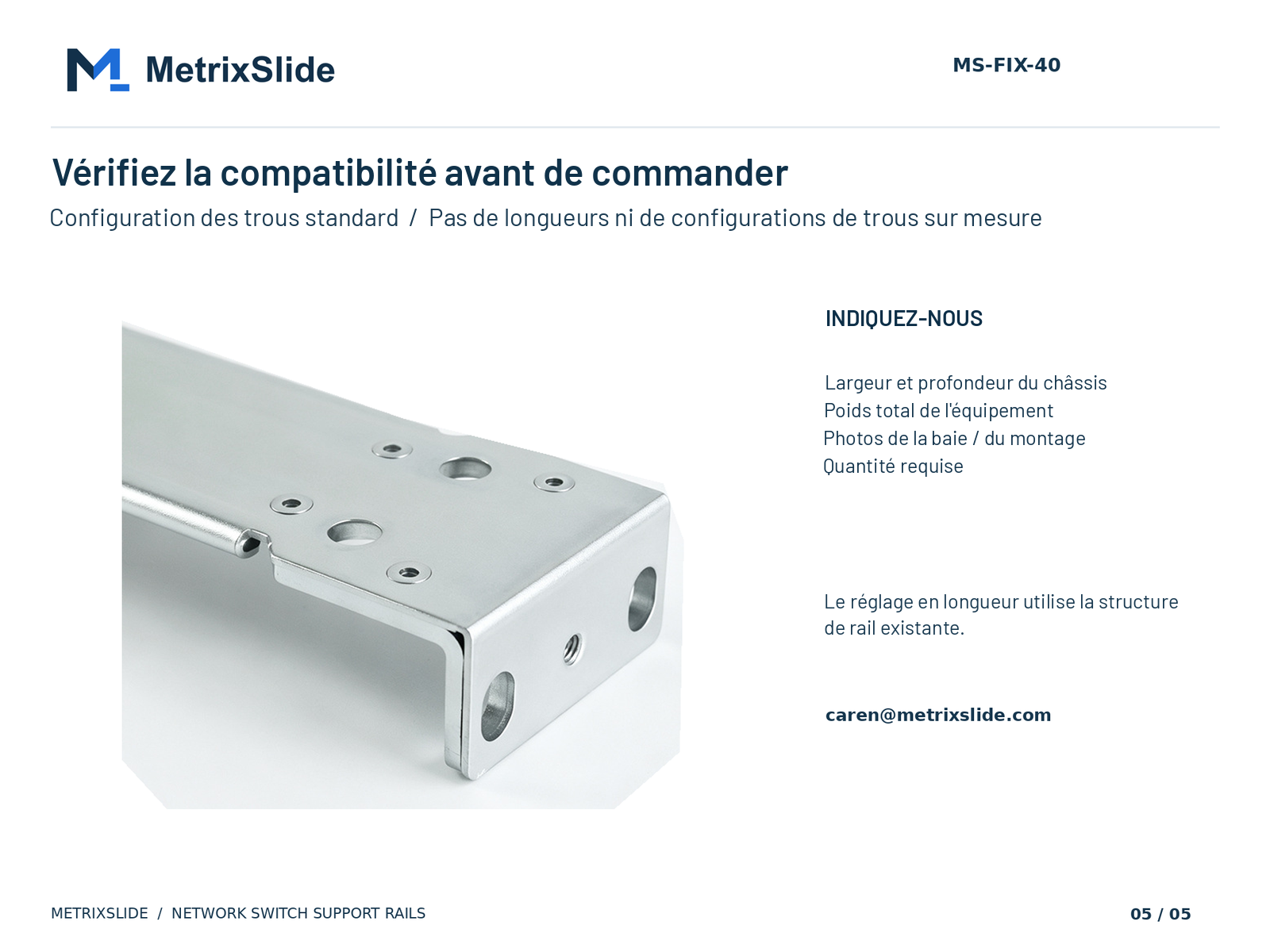

Vérifier la compatibilité avant de commander
Le MS-FIX-40 est livré avec sa configuration de trous standard ; les longueurs et configurations de trous sur mesure ne sont pas disponibles. Envoyez-nous ces informations et nous confirmons la compatibilité :
- Largeur et profondeur du châssis
- Poids total de l’équipement
- Photos de la baie ou du montage
- Quantité requise
Photo du produit
Photo en studio de la paire de rails réelle, sans retouche du produit.
Caractéristiques principales
40 kg par paire
La capacité de charge nominale est de 40 kg par paire. Aucun rapport d’essai de charge n’a été établi pour cette valeur.
Pour châssis de commutateur de 440–443 mm de large
La largeur s'entend au niveau du corps du commutateur. Le jeu latéral est vérifié d'après votre plan.
Support fixe, longueur d’installation réglable
Le rail soutient l’équipement en place. Sa longueur d’installation se règle dans la structure existante du rail.
Fixation par vis, acier laminé à froid SPCC
Fixation par vis en baie 19 pouces, éléments de rail en acier laminé à froid SPCC.
Applications idéales
- Montage de commutateurs réseau
- Support de serveurs légers
- Support de panneaux de brassage et d’unités de distribution d’alimentation
- Équipements de télécommunications
- Configurations de baie où le coût est déterminant
- Intégration OEM en baie
Applications
- Commutateurs réseau
- Équipements de télécommunication
- Panneaux de brassage
- Équipements de commande industrielle
- UPS & équipements de distribution électrique
Options sur mesure & OEM
- Longueur d’installation réglable dans la structure existante du rail
- Longueurs et configurations de trous sur mesure non disponibles pour ce modèle
Contenu de l’emballage
- 1 paire de rails MS-FIX-40
- Accessoires de montage convenus pour le projet
FAQ
L’équipement peut-il coulisser hors de la baie sur ce rail ?
Non. Le MS-FIX-40 est un rail de support fixe. Ce n’est ni une glissière à friction ni une glissière à billes, et l’équipement ne sort pas sur le rail.
Quelle est la capacité de charge ?
40 kg par paire, en valeur nominale. Aucun rapport d’essai de charge n’a été établi pour cette valeur.
Pour quelle largeur de châssis convient-il ?
Châssis de commutateur réseau de 440–443 mm de large, mesuré sur le corps du commutateur, en baie 19 pouces.
La longueur ou la configuration des trous peuvent-elles être personnalisées ?
Non. La longueur d’installation se règle dans la structure existante du rail ; les longueurs et configurations de trous sur mesure ne sont pas disponibles pour ce modèle.
Comment s’installe-t-il ?
Il se fixe par vis dans une baie 19 pouces, pour les équipements de hauteurs 1U, 2U et 3U.
Quels sont la quantité minimale de commande (MOQ) et le délai de livraison des échantillons ?
Les quantités d’échantillons et de commande sont convenues avec le projet. Les échantillons sont chiffrés avec le projet.
Envoyez les dimensions de votre commutateur
Envoyez-nous le modèle du commutateur ou la largeur et la profondeur de son châssis, le poids total de l’équipement et la profondeur de la baie. Nous répondons sous 24 heures.
