MS-FIX-40 Verstellbare feste Auflageschienen für Netzwerk-Switches
Art.-Nr. MS-FIX-40 · Feste Rackschienen
Feste Auflageschienen für 19-Zoll-Racks und Netzwerk-Switch-Gehäuse mit 440–443 mm Breite.
MS-FIX-40 Verstellbare feste Auflageschienen für Netzwerk-Switches
- Gehäusebreite
- 440–443 mm
- Gehäusehöhe
- 1U / 2U / 3U
- Tragfähigkeit
- 40 kg pro Paar
- Nennwert; kein Prüfbericht ausgestellt
- Rackseitige Montage
- Verschraubt
- Kundenspezifische Anpassung
- Nicht verfügbar; die Einbaulänge wird innerhalb der Schiene eingestellt
- Auszugsmechanismus
- Feste Auflage, verstellbare Einbaulänge
- Rackkompatibilität
- 19-Zoll-Rack
Die MS-FIX-40 ist eine feste Auflageschiene für 19-Zoll-Racks und Netzwerk-Switch-Gehäuse mit 440–443 mm Breite, aus kaltgewalztem SPCC-Stahl, verschraubt, mit einer Nenntragfähigkeit von 40 kg pro Paar. Die Einbaulänge lässt sich innerhalb der Schienenkonstruktion verstellen.
Technische Daten
Produktübersicht
Die festen Auflageschienen MS-FIX-40 tragen Netzwerk-Switches mit 440–443 mm Gehäusebreite in 19-Zoll-Racks. Sie bestehen aus kaltgewalztem SPCC-Stahl, werden verschraubt und haben eine Nenntragfähigkeit von 40 kg pro Paar; ein Prüfbericht zur Belastung liegt für diesen Wert nicht vor. Die Einbaulänge lässt sich innerhalb der vorhandenen Schienenkonstruktion verstellen. Sonderlängen und kundenspezifische Lochbilder sind für dieses Modell nicht erhältlich. Die Schiene ist für die feste Auflage von Geräten ausgelegt, nicht für den Auszug zu Wartungszwecken: Das Gerät fährt nicht auf der Schiene aus.
Produktdetails

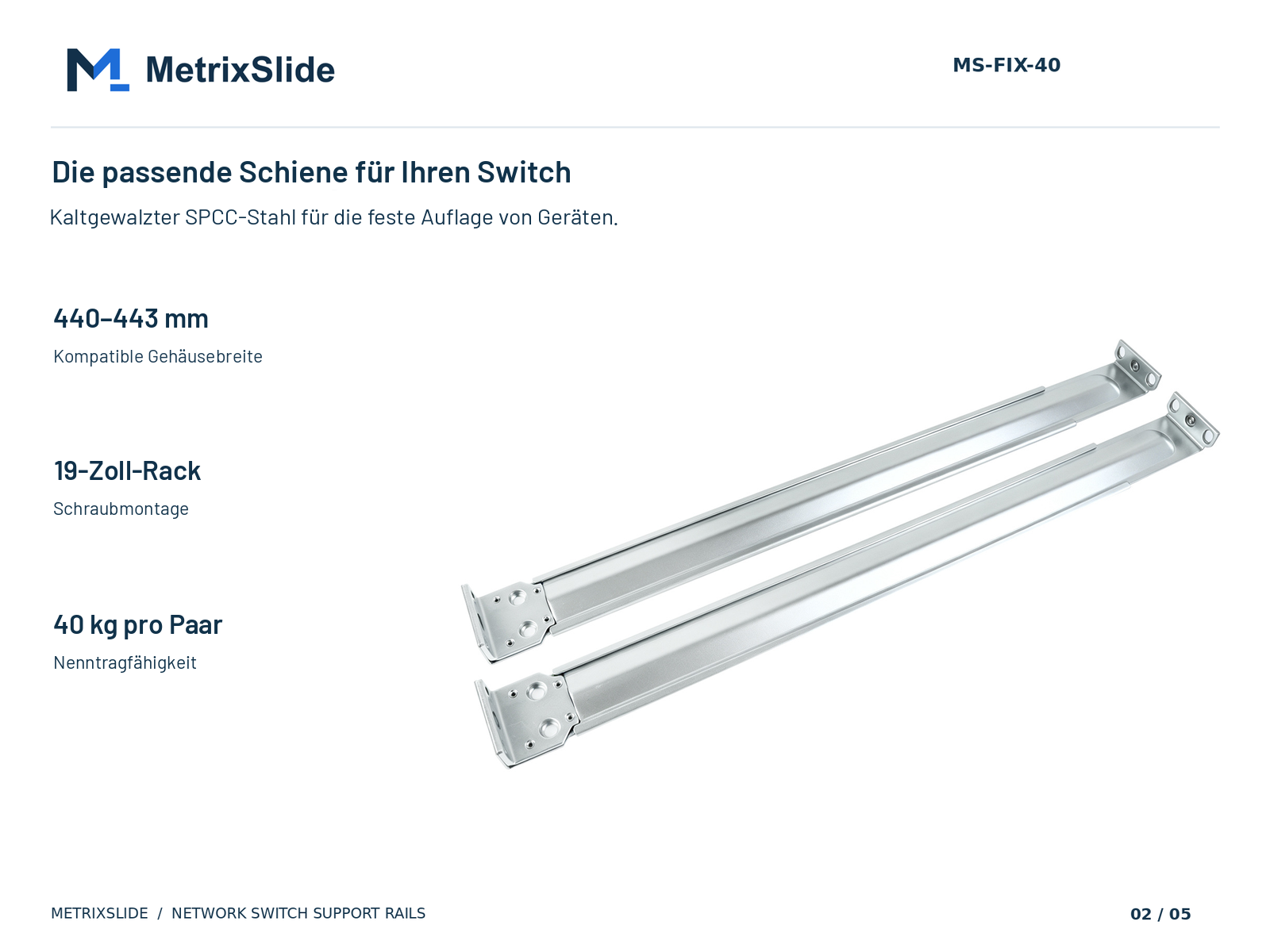

Die Schiene auf Ihren Switch abstimmen
Die MS-FIX-40 passt für Netzwerk-Switch-Gehäuse mit 440–443 mm Breite in 19-Zoll-Racks. Sie wird verschraubt und hat eine Nenntragfähigkeit von 40 kg pro Paar.

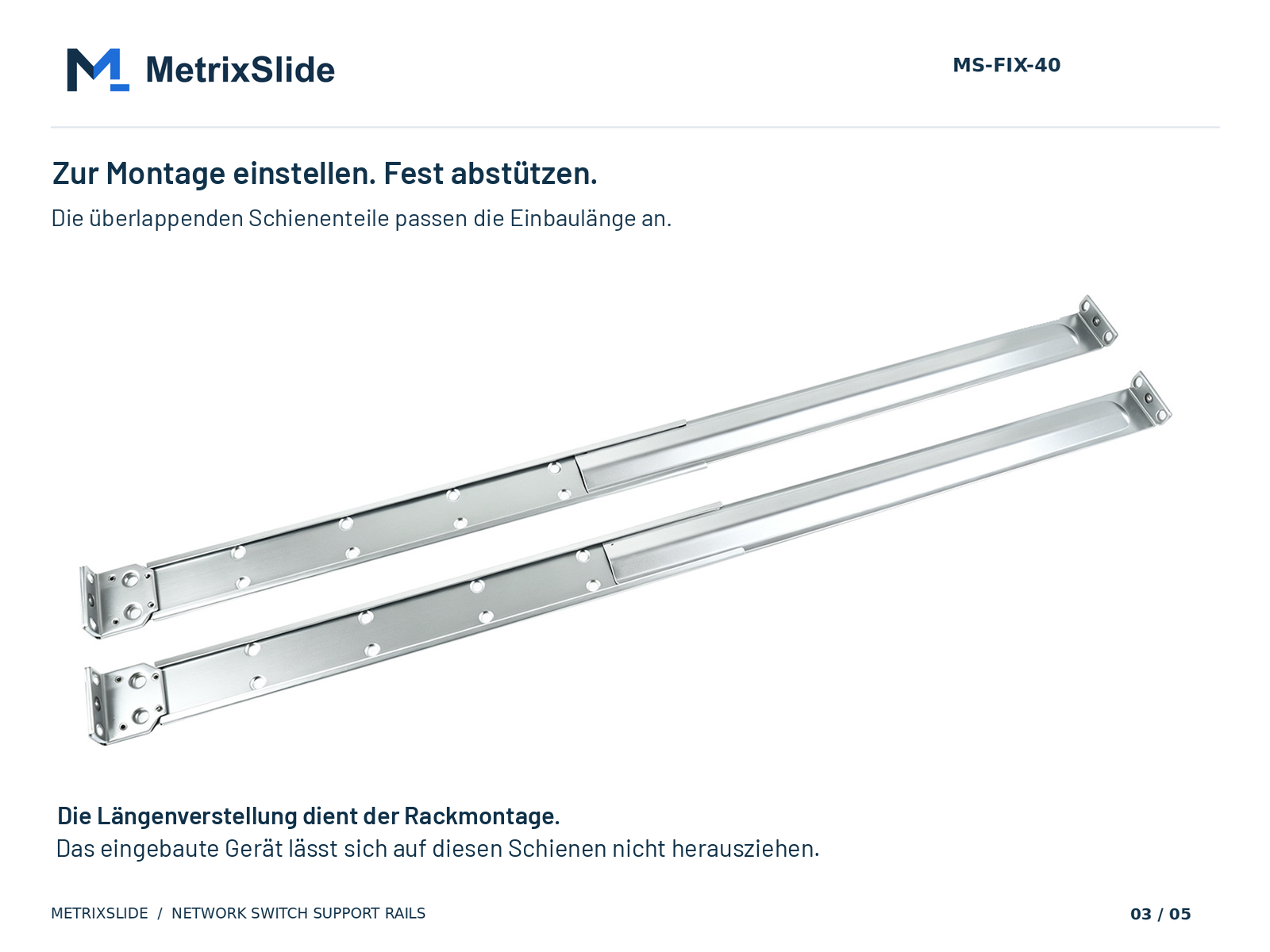

Für den Einbau verstellen, am Platz tragen
Die überlappenden Schienenteile dienen zum Verstellen der Einbaulänge bei der Rackmontage. Das eingebaute Gerät lässt sich auf diesen Schienen nicht ausziehen.

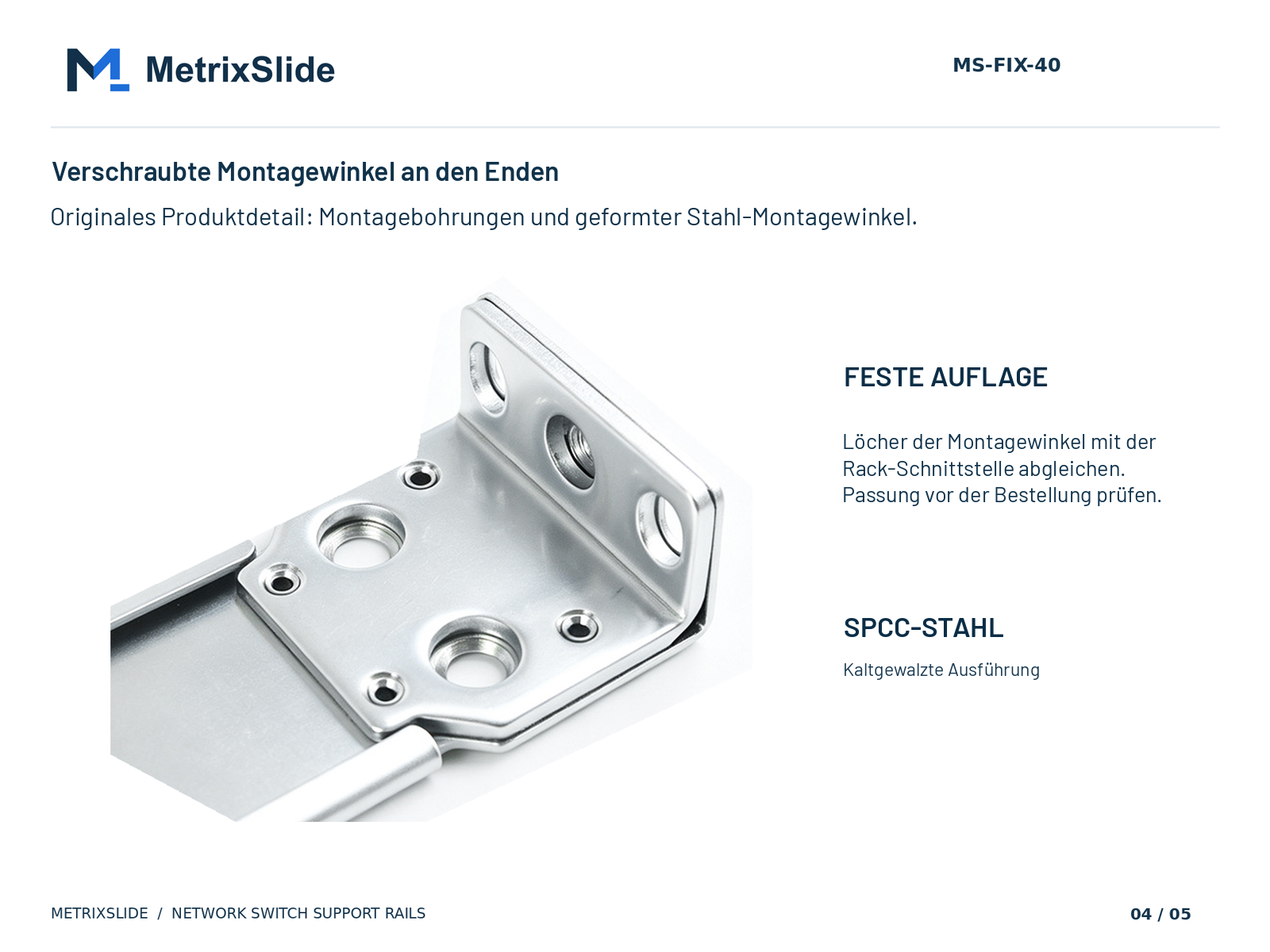

Verschraubte Endwinkel
Gleichen Sie die Bohrungen der Montagewinkel mit der Rack-Schnittstelle ab und bestätigen Sie die Passung vor der Bestellung.

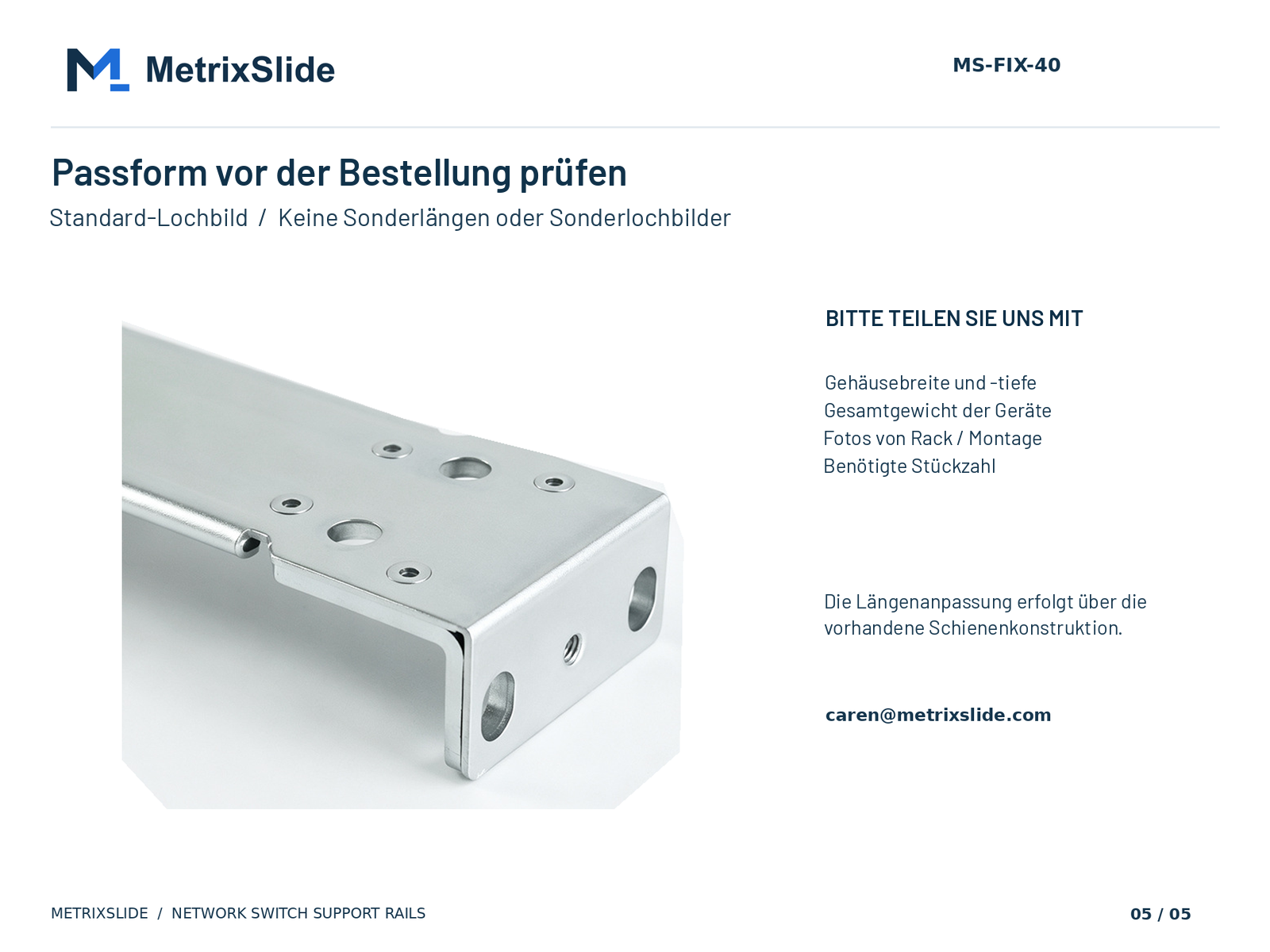

Passung vor der Bestellung prüfen
Die MS-FIX-40 wird mit ihrem Standard-Lochbild geliefert; Sonderlängen und kundenspezifische Lochbilder sind nicht erhältlich. Senden Sie uns diese Angaben, und wir bestätigen die Passung:
- Gehäusebreite und -tiefe
- Gesamtgewicht des Geräts
- Fotos von Rack oder Montagesituation
- Benötigte Menge
Produktfoto
Studioaufnahme des tatsächlichen Schienenpaars, ohne Retusche am Produkt.
Hauptmerkmale
40 kg pro Paar
Die Nenntragfähigkeit beträgt 40 kg pro Paar. Ein Prüfbericht zur Belastung liegt für diesen Wert nicht vor.
Für Switch-Gehäuse mit 440–443 mm Breite
Die Breite bezieht sich auf den Gerätekörper des Switches. Der seitliche Freiraum wird anhand Ihrer Zeichnung geprüft.
Feste Auflage, verstellbare Einbaulänge
Die Schiene trägt das Gerät an seinem Platz. Ihre Einbaulänge lässt sich innerhalb der vorhandenen Schienenkonstruktion verstellen.
Verschraubt, kaltgewalzter SPCC-Stahl
Verschraubt in 19-Zoll-Racks, Schienenteile aus kaltgewalztem SPCC-Stahl.
Geeignet für
- Montage von Netzwerk-Switches
- Auflage für leichte Server
- Auflage für Patchpanels und PDUs
- Telekommunikationsgeräte
- Kostensensitive Rackaufbauten
- OEM-Rack-Integration
Anwendungen
- Netzwerk-Switches
- Telekommunikationsgeräte
- Patchpanels
- Industrielle Steuerungsanlagen
- UPS- & Stromverteilungsgeräte
Kundenspezifische & OEM-Optionen
- Einbaulänge innerhalb der vorhandenen Schienenkonstruktion verstellbar
- Sonderlängen und kundenspezifische Lochbilder sind für dieses Modell nicht erhältlich
Packungsinhalt
- 1 Paar MS-FIX-40-Schienen
- Montagezubehör wie für das Projekt vereinbart
FAQ
Lässt sich das Gerät auf dieser Schiene herausziehen?
Nein. Die MS-FIX-40 ist eine feste Auflageschiene. Sie ist weder eine Gleitschiene noch eine kugelgelagerte Schiene, und das Gerät fährt nicht auf der Schiene aus.
Wie hoch ist die Tragfähigkeit?
40 kg pro Paar als Nennwert. Ein Prüfbericht zur Belastung liegt dafür nicht vor.
Für welche Gehäusebreite ist sie geeignet?
Netzwerk-Switch-Gehäuse mit 440–443 mm Breite, gemessen am Gehäusekörper des Switches, in 19-Zoll-Racks.
Lassen sich Länge oder Lochbild anpassen?
Nein. Die Einbaulänge lässt sich innerhalb der vorhandenen Schienenkonstruktion verstellen; Sonderlängen und kundenspezifische Lochbilder sind für dieses Modell nicht erhältlich.
Wie wird sie montiert?
Die Montage erfolgt verschraubt in einem 19-Zoll-Rack für Geräte der Bauhöhen 1 HE, 2 HE und 3 HE.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden mit dem Projekt abgestimmt. Muster werden mit dem Projekt angeboten.
Senden Sie uns die Maße Ihres Switches
Senden Sie uns das Switch-Modell oder dessen Gehäusebreite und -tiefe, das Gesamtgewicht des Geräts und die Racktiefe. Wir antworten innerhalb von 24 Stunden.
