MS-FIX-40 조절식 고정형 네트워크 스위치 지지 레일
SKU MS-FIX-40 · 고정 지지 레일
19인치 랙과 폭 440–443mm 네트워크 스위치 섀시용 고정형 지지 레일.
MS-FIX-40 조절식 고정형 네트워크 스위치 지지 레일
- 섀시 폭
- 440–443mm
- 섀시 높이
- 1U / 2U / 3U
- 내하중
- 1쌍 기준 40kg
- 정격값, 시험 성적서 미발행
- 랙 측 설치
- 나사 고정식
- 맞춤 제작(커스터마이징)
- 해당 없음; 레일 내에서 장착 길이 조절
- 슬라이딩 구조
- 고정형 지지, 설치 길이 조절 가능
- 랙 호환
- 19인치 랙
MS-FIX-40은 19인치 랙과 폭 440–443mm의 네트워크 스위치 섀시용 고정형 지지 레일로, SPCC 냉간 압연 강판 소재에 나사 고정식이며 정격 내하중은 1쌍 기준 40kg입니다. 설치 길이는 레일 구조 내에서 조절할 수 있습니다.
기술 사양
제품 개요
MS-FIX-40 고정형 지지 레일은 19인치 랙에서 섀시 폭 440–443mm의 네트워크 스위치를 받쳐 줍니다. SPCC 냉간 압연 강판으로 제작되고 나사로 고정하며, 정격 내하중은 1쌍 기준 40kg입니다. 이 값에 대한 하중 시험 보고서는 발행되지 않았습니다. 설치 길이는 기존 레일 구조 내에서 조절할 수 있습니다. 이 모델은 길이 맞춤 제작과 홀 패턴 맞춤 제작을 지원하지 않습니다. 장비를 고정 지지하는 용도로 설계되었으며, 슬라이딩 방식의 정비 접근용이 아닙니다. 장비가 레일을 따라 인출되지 않습니다.
제품 상세

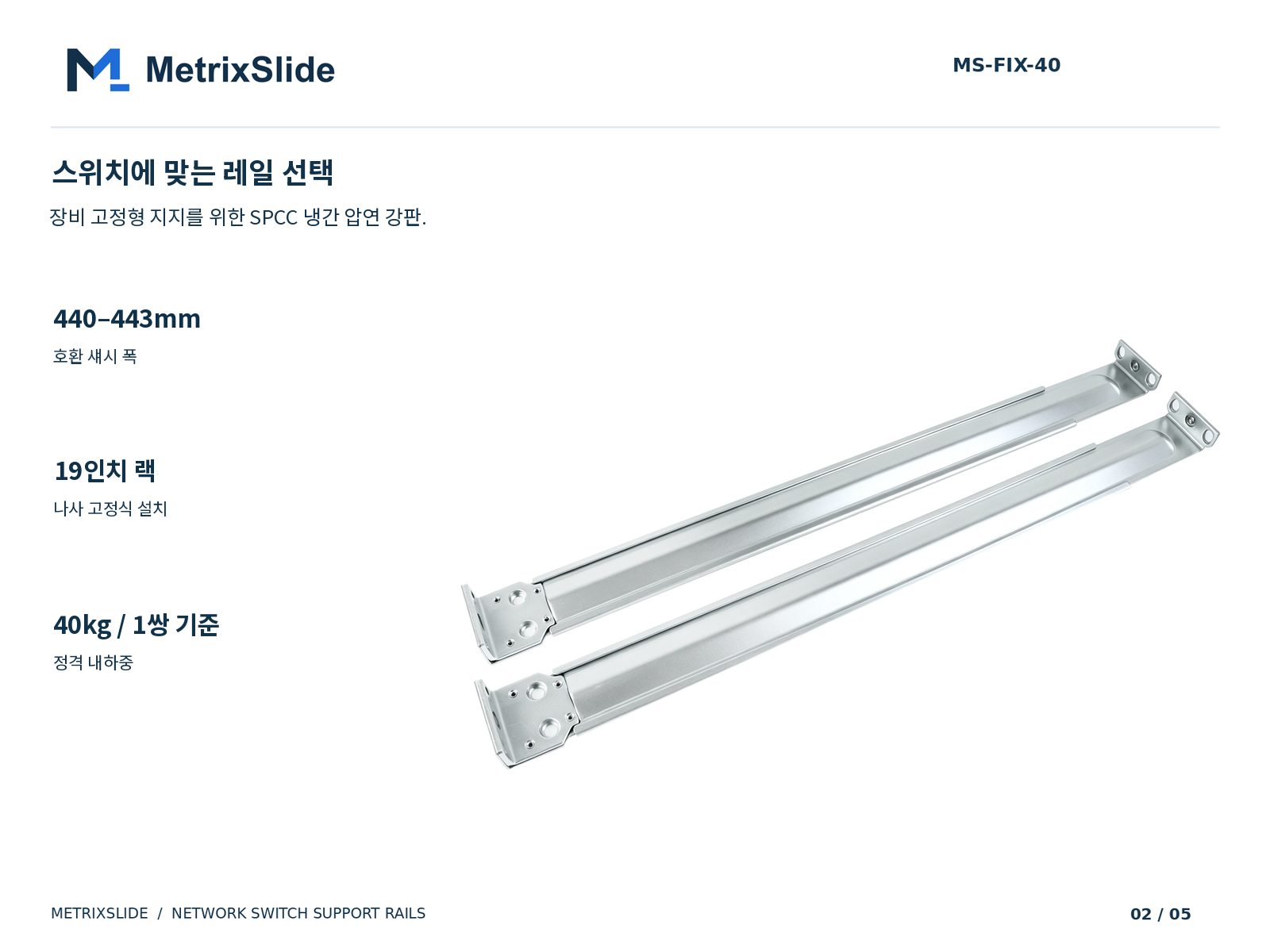

스위치에 맞는 레일 선택
MS-FIX-40은 섀시 폭 440–443mm인 네트워크 스위치를 19인치 랙에 장착할 수 있는 나사 고정식 레일이며, 내하중은 1쌍 기준 40kg입니다.

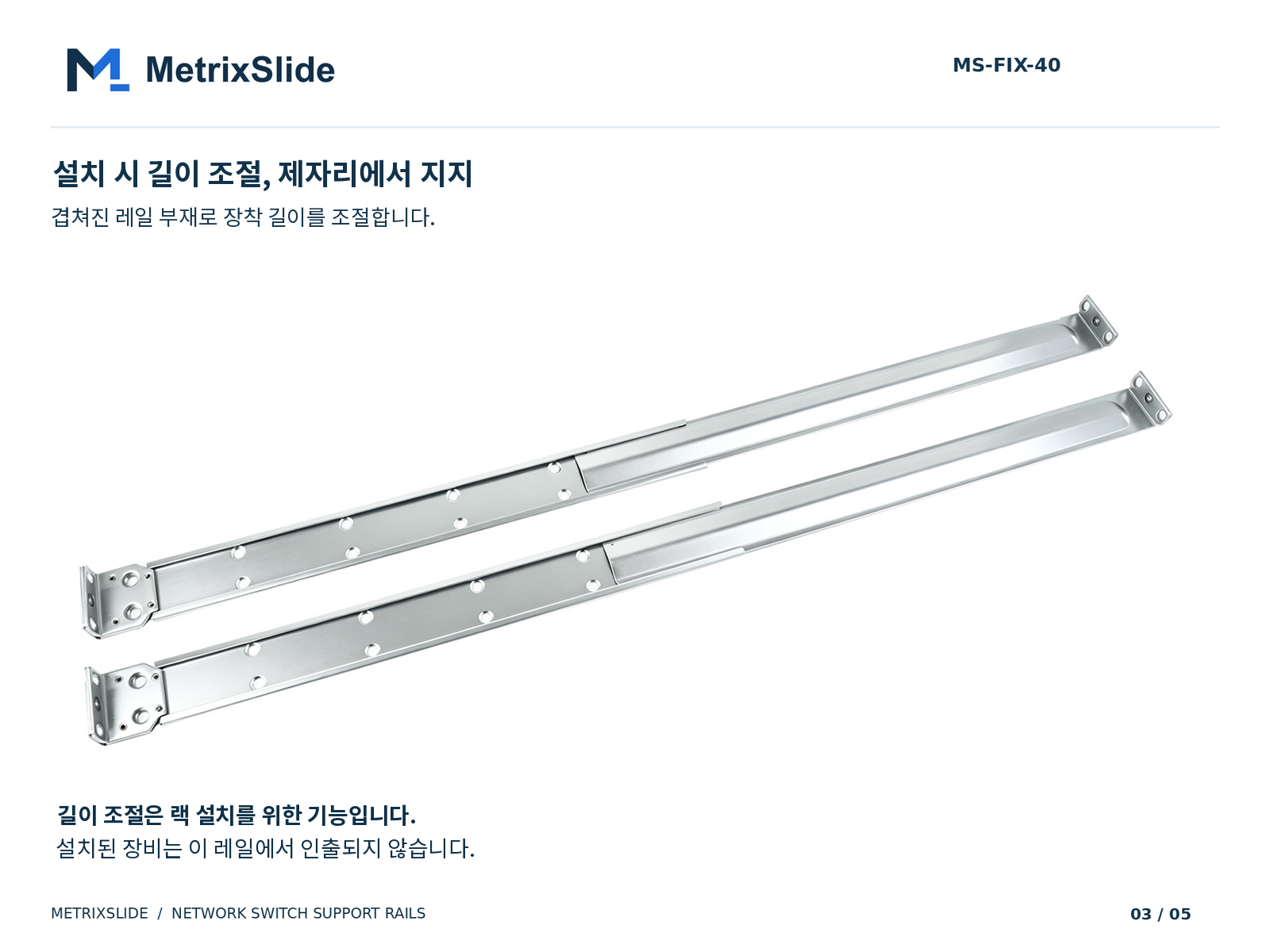

설치 길이 조절 및 고정 지지
서로 겹치는 레일 부재를 조절하여 랙 장착 길이를 맞출 수 있습니다. 장착된 장비는 이 레일에서 인출되지 않습니다.

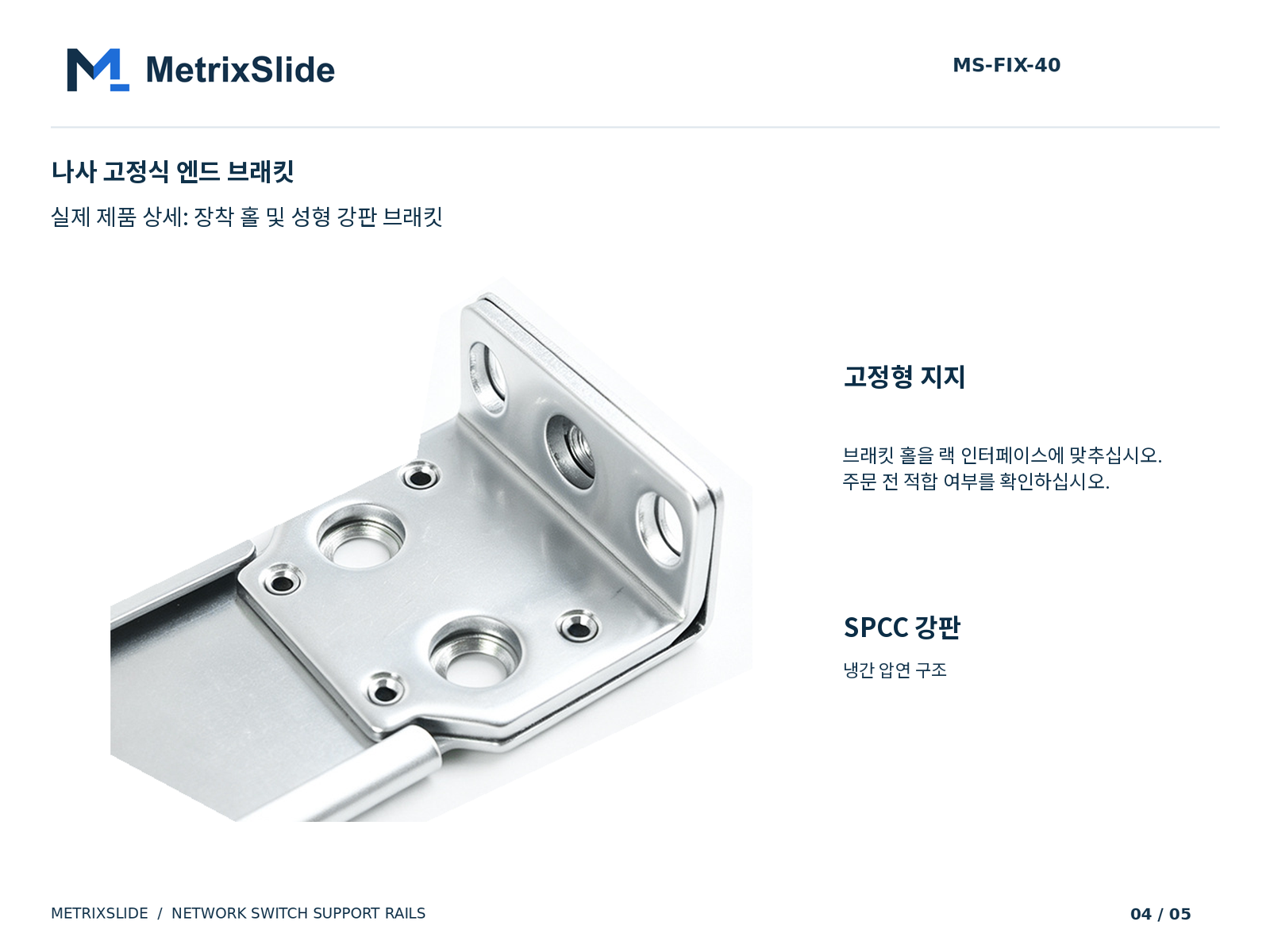

나사 고정식 엔드 브래킷
브래킷 홀과 랙 장착부가 맞는지 대조하고 주문 전에 적합 여부를 확인하십시오.

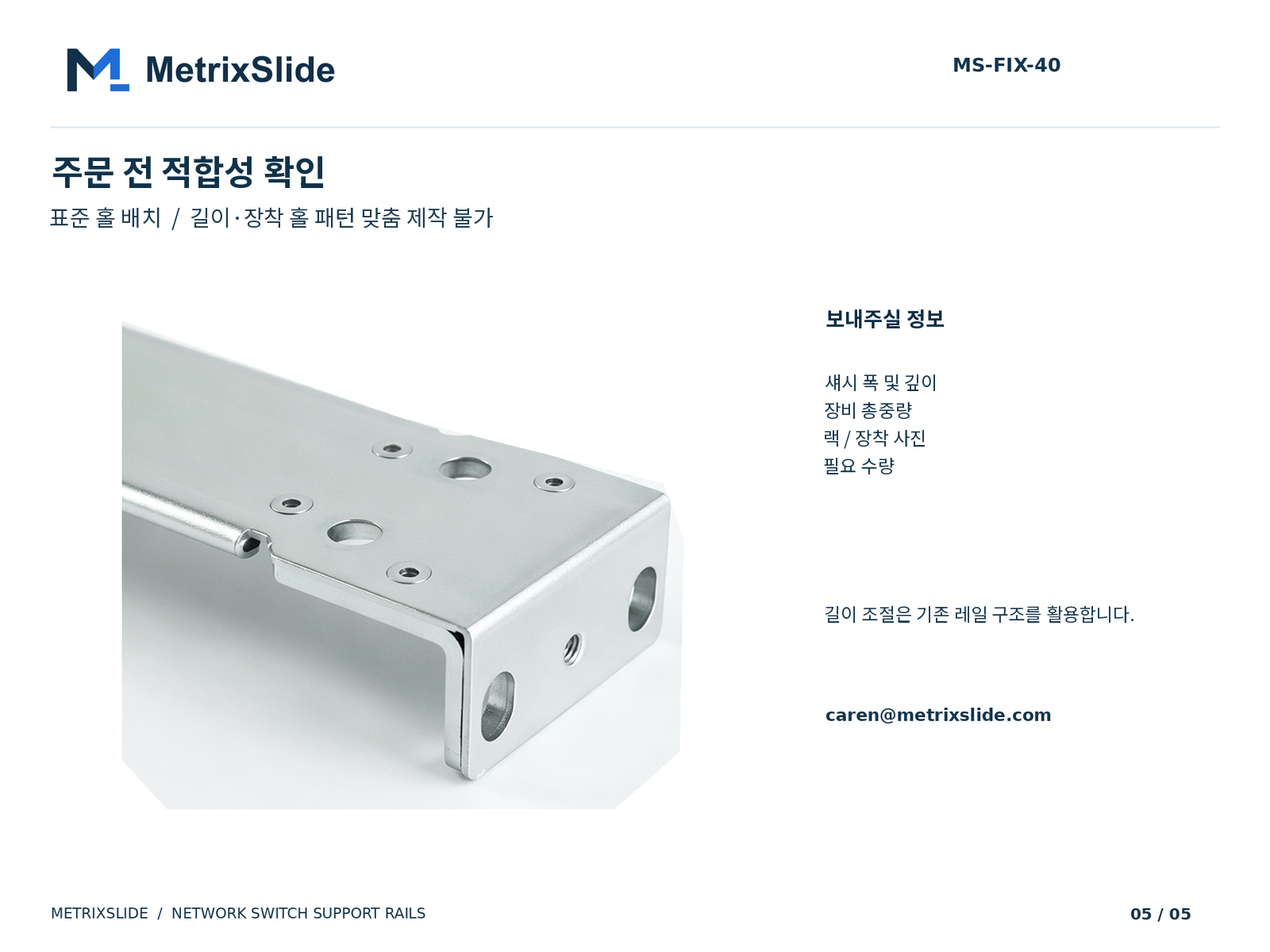

주문 전 적합 여부 확인
MS-FIX-40은 표준 홀 배열로 공급되며, 길이 및 홀 패턴 맞춤 제작은 지원하지 않습니다. 다음 정보를 보내주시면 적합 여부를 확인해 드립니다.
- 섀시 폭 및 깊이
- 장비 총중량
- 랙 또는 장착부 사진
- 필요 수량
제품 사진
실제 레일 1쌍을 스튜디오에서 촬영한 사진으로, 제품은 보정하지 않았습니다.
주요 특징
1쌍 기준 40kg
정격 내하중은 1쌍 기준 40kg입니다. 이 값에 대한 하중 시험 보고서는 발행되지 않았습니다.
섀시 폭 440–443mm 스위치용
폭은 스위치 본체 기준입니다. 측면 여유는 고객 도면과 대조해 확인합니다.
고정형 지지, 설치 길이 조절 가능
레일이 장비를 제자리에서 받쳐 줍니다. 설치 길이는 기존 레일 구조 내에서 조절할 수 있습니다.
나사 고정식, SPCC 냉간 압연 강판
19인치 랙에 나사로 고정하며, 레일 부재는 SPCC 냉간 압연 강판입니다.
적합한 용도
- 네트워크 스위치 장착
- 경량 서버 지지
- 패치 패널 및 PDU 지지
- 통신 장비
- 원가 절감이 중요한 랙 구축
- OEM 랙 통합
적용 분야
- 네트워크 스위치
- 통신 장비
- 패치 패널
- 산업 제어 장비
- UPS & 전력 분배 장비
맞춤 제작(커스터마이징) & OEM 옵션
- 기존 레일 구조 내에서 설치 길이 조절
- 이 모델은 길이 및 홀 패턴 맞춤 제작을 지원하지 않습니다
포장 구성품
- MS-FIX-40 레일 1쌍
- 프로젝트 협의에 따른 장착 부속품
FAQ
이 레일에서 장비를 인출할 수 있나요?
아니요. MS-FIX-40은 고정형 지지 레일입니다. 마찰식이나 볼 베어링 슬라이드가 아니며, 장비가 레일을 따라 인출되지 않습니다.
내하중은 얼마인가요?
정격 값으로 1쌍 기준 40kg입니다. 이에 대한 하중 시험 보고서는 발행되지 않았습니다.
어떤 섀시 폭에 맞나요?
19인치 랙에서 스위치 본체 기준 폭 440–443mm의 네트워크 스위치 섀시에 맞습니다.
길이나 홀 패턴을 맞춤 제작할 수 있습니까?
아니요. 설치 길이는 기존 레일 구조 내에서 조절할 수 있으며, 이 모델은 길이 및 홀 패턴 맞춤 제작을 지원하지 않습니다.
어떻게 설치하나요?
19인치 랙에 나사 고정식으로 장착하며, 1U, 2U 및 3U 높이 등급 장비에 사용합니다.
최소 주문 수량(MOQ)과 샘플 납기는 어떻게 되나요?
샘플 수량과 주문 수량은 프로젝트에 맞춰 협의합니다. 샘플은 프로젝트와 함께 견적해 드립니다.
