MS-BBR-180 고하중 수랭식 서버 레일
SKU MS-BBR-180 · 랙용 슬라이드 레일
19인치 랙과 436–438mm 서버 섀시용 3단 볼 베어링 레일.
MS-BBR-180 고하중 수랭식 서버 레일
- 섀시 폭
- 436–438mm
- 섀시 높이
- 5U+
- 서버 브랜드
- Huawei / Dell / HP / Intel
- 내하중
- 1쌍 기준 최대 180kg
- 공칭값, 공식 시험 성적서 없음
- 랙 측 설치
- 나사 고정식
- 맞춤 제작(커스터마이징)
- 길이, 인출 길이, 장착 치수 및 표면 처리, 프로젝트별 확정
- 슬라이딩 구조
- 3단, 2열 볼 베어링
- 랙 호환
- 19인치 랙
MS-BBR-180은 섀시 폭 436–438mm의 19인치 랙용 수랭식 서버 및 중량이 큰 컴퓨팅 장비에 적합한 고하중 서버 레일입니다. 2열 볼 베어링 트랙이 적용된 3단 텔레스코픽 구조와 나사 고정식 설치 방식을 사용합니다. 내하중은 1쌍 기준 최대 180kg(공칭값)입니다.
기술 사양
제품 개요
수랭식 서버와 고중량 컴퓨팅 장비용으로 설계한 이 MetrixSlide 레일은 3단 텔레스코픽 구조, 2열 볼 베어링 트랙, 나사 고정식 설치를 채택했으며 냉간 압연 강판으로 제작됩니다. 1쌍 기준 180kg이라는 수치는 공칭 내하중입니다. 현재 180kg에 대한 공식 시험 보고서가 없으므로, 이 수치를 완전 인출(풀 익스텐션) 상태에서 시험하거나 인증받은 내하중으로 제시하지 않습니다. 선택한 구성에 대해 하중, 인출 길이, 사용 조건을 확인하시기 바랍니다. 섀시 폭·깊이·U 높이, 설치 상태의 장비 총중량, 장착 도면, 정비에 필요한 인출 길이를 알려 주십시오. 치수와 하중이 맞으면 후보 모델이 정해지며, 최종 구성은 도면 및 샘플 검증을 거친 뒤 양산 승인으로 넘어갑니다.
제품 상세

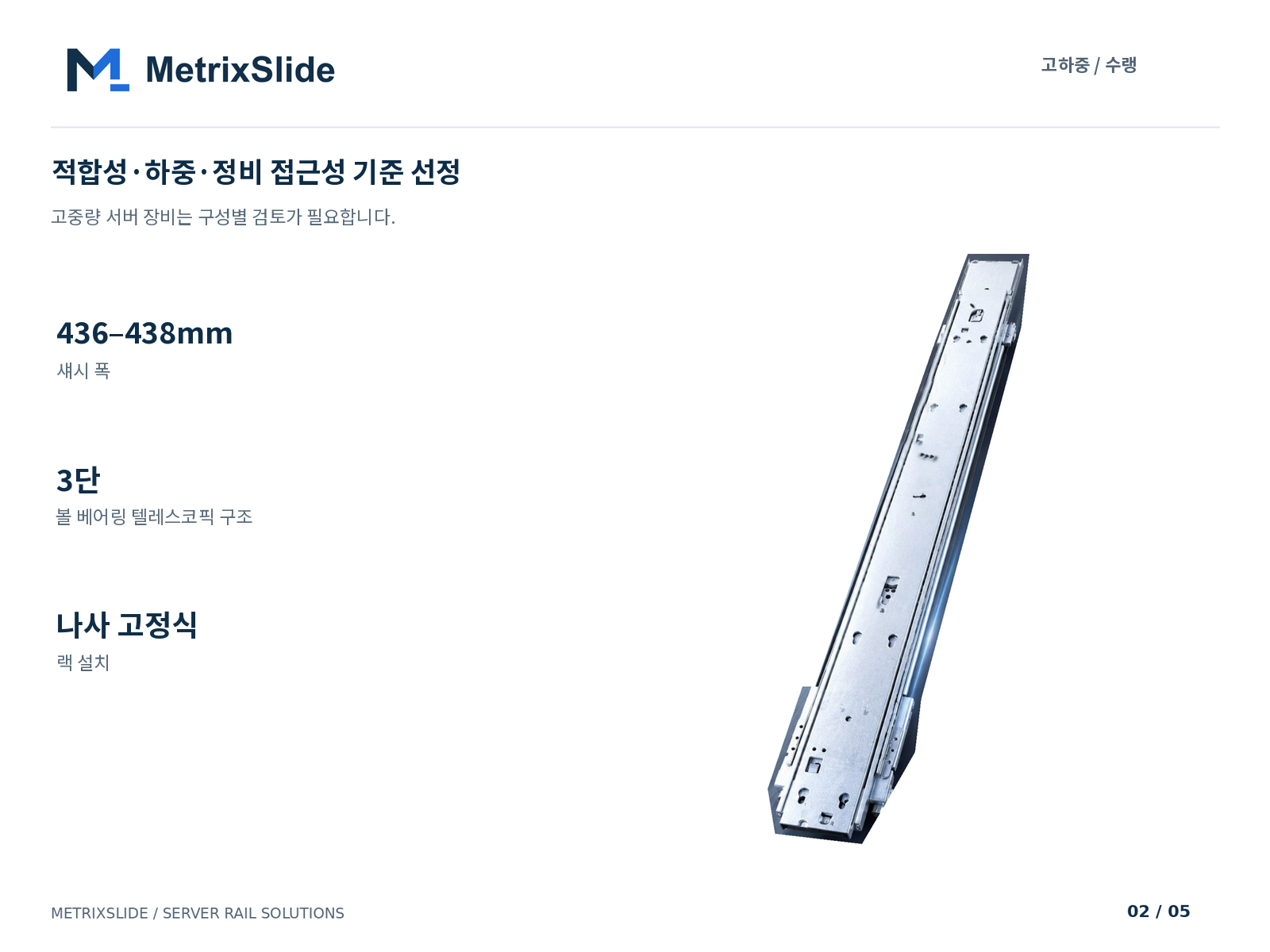

적합성, 하중, 정비 접근성 기준 선정
섀시 폭·깊이·U 높이, 설치 상태의 장비 총중량, 장착 도면, 정비에 필요한 인출 길이를 알려 주십시오. MetrixSlide가 제안 구성을 기준으로 레일 길이, 랙 측 조정 범위, 장착 인터페이스를 검토합니다. 랙 포스트 간격은 엔지니어링 검토 과정에서 확인합니다.
치수와 하중이 맞으면 후보 모델이 정해질 뿐, 설치가 검증된 것은 아닙니다.

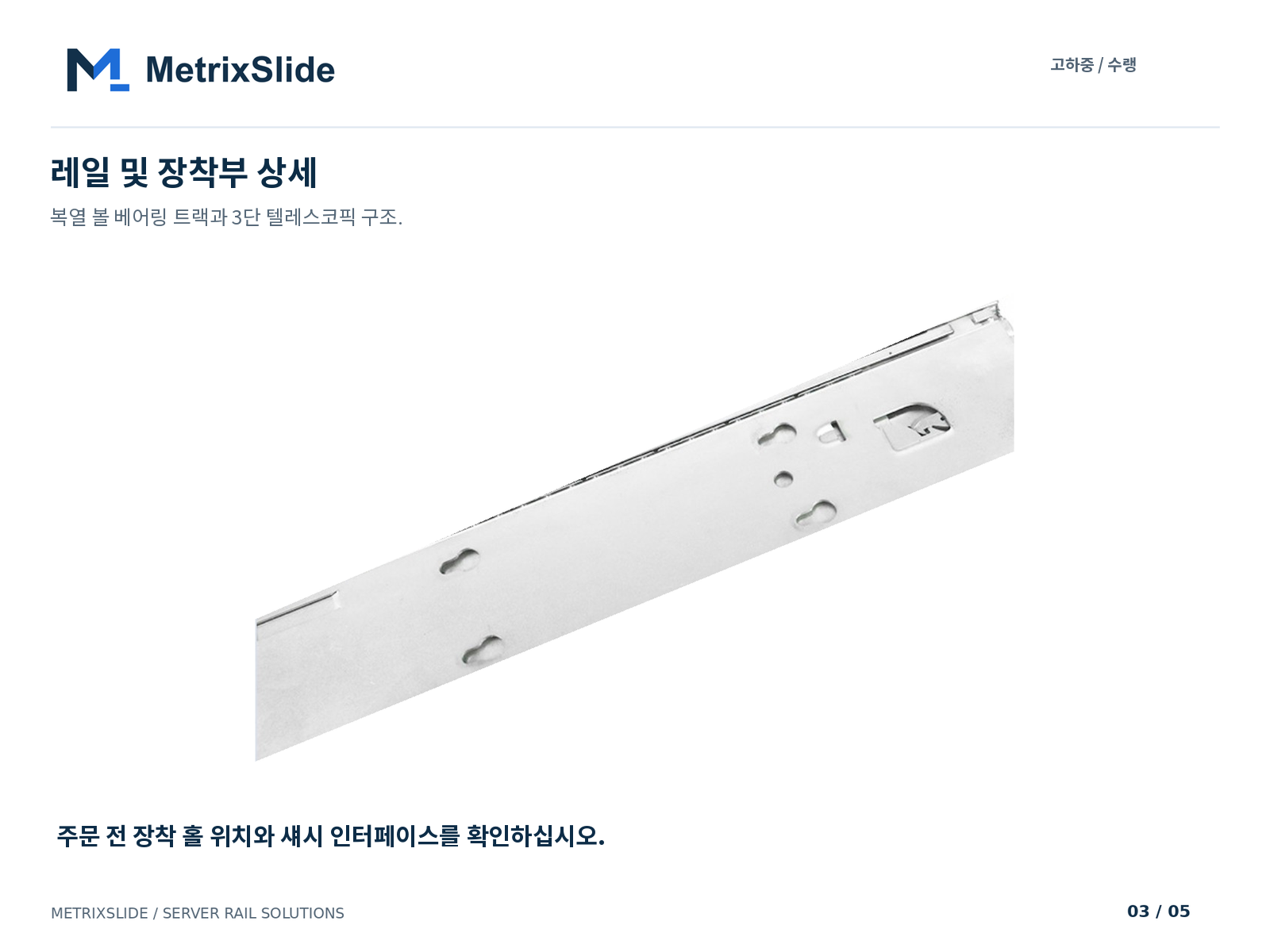

레일 및 장착부 형상 상세
3단 텔레스코픽 구조에 2열 볼 베어링 트랙을 적용했습니다. 주문 전에 장착 홀 위치와 섀시 인터페이스를 검토하십시오.

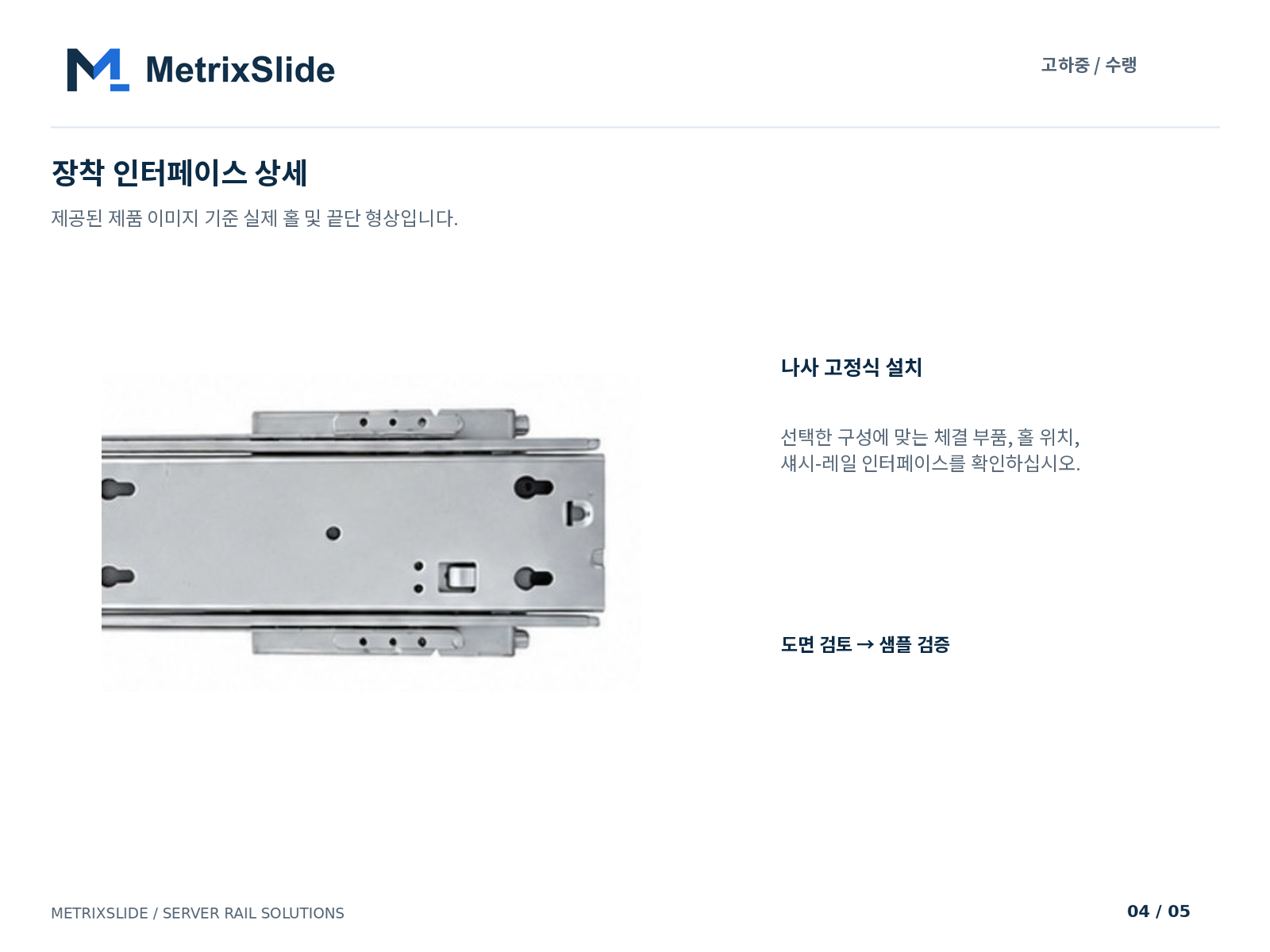

나사 고정식 설치
선택한 구성에 대해 체결 부품, 홀 위치, 섀시와 레일 간 인터페이스를 확인하십시오. 순서는 도면 검토 후 샘플 검증입니다.
내하중 근거
1쌍 기준 180kg이라는 수치는 공칭 내하중입니다. 현재 180kg에 대한 공식 시험 보고서와 시험 조건이 없으므로, 이 수치를 완전 인출(풀 익스텐션) 상태에서 시험·인증·검증된 내하중으로 제시하지 않습니다. 선택한 구성에 대해 하중, 인출 길이, 사용 조건을 확인하시기 바랍니다.
구성 절차
적용 요구 사항 → 레일 구성 검토 → 장착 도면 → 샘플 검증 → 양산 구성 승인.
레일 길이, 인출 길이, 단면 치수, 표면 처리, 장착 세부 사항은 주문 전에 제안 구성을 기준으로 확인합니다.
제품 사진
실제 레일 1쌍을 스튜디오에서 촬영한 사진으로, 제품은 보정하지 않았습니다.
주요 특징
1쌍 기준 최대 180kg(공칭)
이 수치는 공칭 내하중입니다. 180kg에 대한 공식 시험 보고서는 아직 없으므로, 하중과 사용 조건은 고객 구성에 맞춰 확인합니다.
3단, 2열 볼 베어링 트랙
2열 볼 베어링 트랙 위에서 작동하는 3단 텔레스코픽 레일입니다.
나사 고정식 설치
이 레일은 나사 고정식입니다. 무공구(툴리스) 레일이 아닙니다.
폭 436–438mm 섀시용
명시된 섀시 폭 범위는 19인치 랙 기준 436–438mm입니다. 랙 및 섀시 인터페이스도 함께 확인합니다.

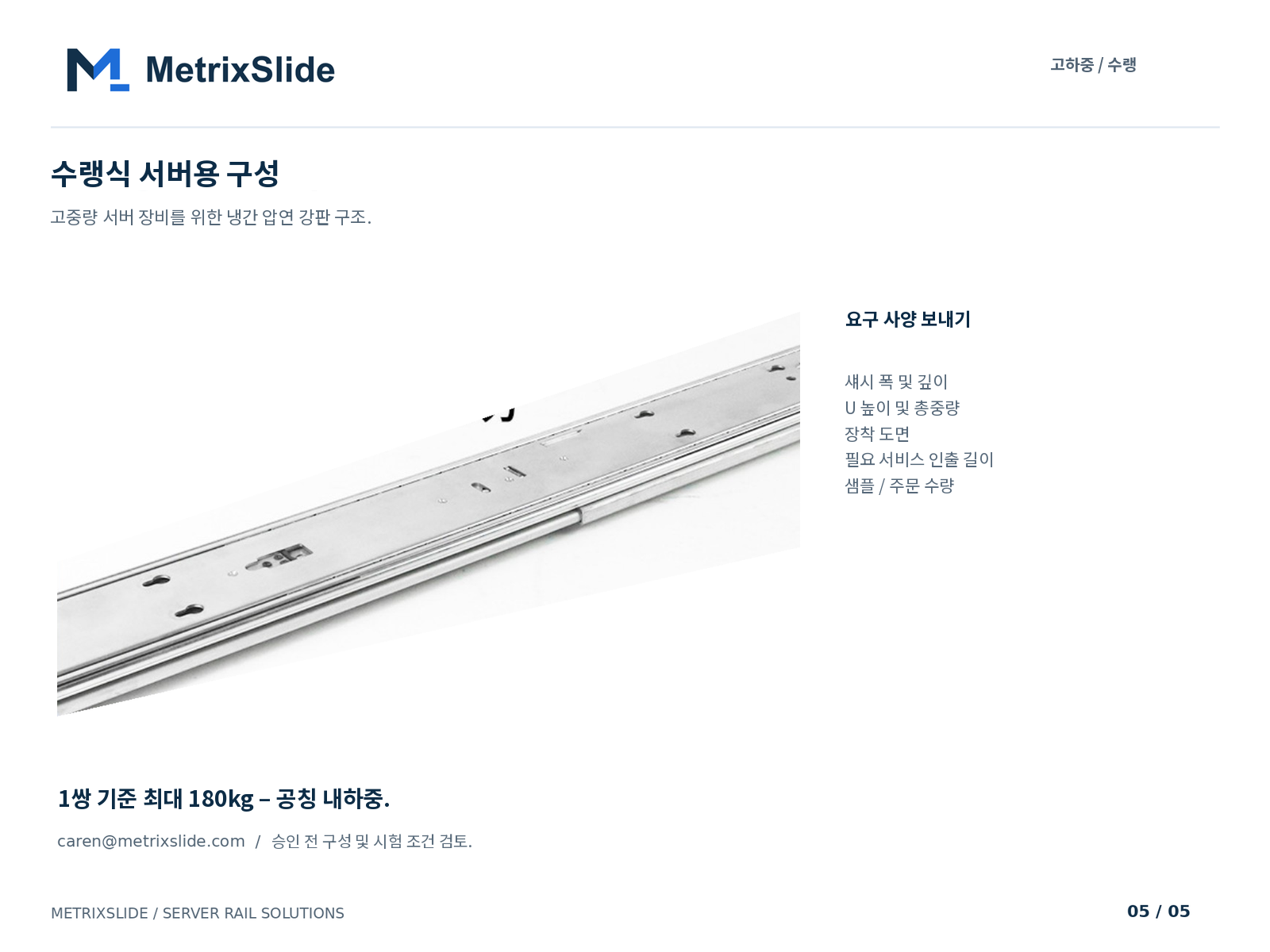

냉간 압연 강판
레일 부재는 냉간 압연 강판으로 제작됩니다.
고객 도면과 샘플로 검증
레일 길이, 인출 길이, 단면 치수, 표면 처리, 장착 세부 사항은 주문 전에 제안 구성을 기준으로 확인합니다.
적합한 용도
- GPU & AI 서버
- 수랭식 서버
- 고밀도 서버
- 스토리지 시스템
- 데이터센터 & HPC 랙
- OEM 랙 프로젝트
적용 분야
- AI 서버
- GPU 서버
- 수랭식 서버
- HPC 컴퓨팅 시스템
- 클라우드 데이터센터
- 엔터프라이즈 서버 캐비닛
- 고밀도 컴퓨팅 장비
- OEM 서버 제조
- 데이터센터 인프라 프로젝트
맞춤 제작(커스터마이징) & OEM 옵션
- 레일 길이 및 인출 길이(프로젝트별 확인)
- 장착 치수 및 인터페이스
- 표면 처리
- 자체 브랜드(PB) 표기 및 포장
- 구조 변경은 별도 엔지니어링 요구 사항으로 검토
FAQ
180kg이라는 수치는 무엇을 의미하나요?
1쌍 기준 공칭 내하중입니다. 이 수치에 대한 공식 시험 보고서나 정하중/동하중 시험 조건은 제공되지 않았으므로, 시험하거나 인증받은 내하중으로 제시하지 않습니다.
이 레일은 무공구(툴리스)인가요?
아니요. 이 제품은 나사 고정식으로 설치합니다.
어떤 섀시 폭을 지원하나요?
명시된 폭 범위는 436–438mm입니다. 랙 및 섀시 인터페이스도 함께 확인해야 합니다.
어떤 U 높이에 맞나요?
5U 이상 높이 등급의 섀시용으로 등록되어 있습니다. 구성을 확인할 수 있도록 섀시 높이와 장착 도면을 보내 주십시오.
인출 길이는 고정되어 있나요?
여기에는 인출 길이 수치를 명시하지 않습니다. 정비에 필요한 접근 범위와 제안 레일 도면을 함께 검토합니다.
수랭식 서버에 적합한가요?
네, 수랭식 서버와 고중량 컴퓨팅 장비용으로 설계했습니다. 냉각수를 포함한 적재 중량, 매니폴드와 호스 위치, 정비에 필요한 인출 길이를 보내 주십시오.
최소 주문 수량(MOQ)과 샘플 납기는 어떻게 되나요?
샘플 수량과 주문 수량은 프로젝트별로 협의합니다. 맞춤 사양의 경우 샘플 레일은 보통 도면 승인 후 15~20일이면 준비됩니다. 샘플 견적은 프로젝트 견적과 함께 제시합니다.
OEM / ODM 서버 레일 제조업체
MetrixSlide는 AI 인프라, GPU 서버, 수랭식 플랫폼 및 엔터프라이즈 데이터센터용 고하중 서버 레일 시스템을 설계·제조하며, 시제품 개발부터 대량 생산까지 고객을 지원합니다.
- 연간 3,000,000세트 이상 레일 생산
- 사내 프레스 가공, 롤 포밍 & 금형 제작
- 40–180kg 내하중 엔지니어링 지원
- ISO 9001 품질경영시스템
- OEM / ODM 자체 브랜드(PB) & 맞춤 개발
- 글로벌 수출 & 프로젝트 지원
첫 상담부터 서버 레일 설치까지 8단계
표준 레일 키트와 완전 맞춤형 서버 레일 모두 동일한 절차로 진행합니다. 고객이 요구 정보를 보내면 도면을 제공하고, 샘플로 장착 적합성을 검증한 후 전체 수량을 생산하며 설치까지 지원합니다.
- 01
요구사항 협의
용도, 서버 유형, 수량, 일정 확인. 첫 상담부터 엔지니어 참여
- 02
섀시 & 랙 사양 전달
섀시 도면 또는 모델, 폭과 깊이, 장착 구조, 전후 포스트 간 거리 및 하중 정보
- 03
2D / 3D 모델 제공
24시간 이내 레일 매칭안 제안 후 검토용 2D 도면 또는 3D 모델 제공
- 04
샘플 주문
통상 10~100쌍. 실제 섀시와 랙에서 장착 적합성과 기능을 시험하기에 충분한 수량
- 05
금형 제작 및 샘플 생산
맞춤형 금형 자체 제작 후 샘플 생산, 검사 및 출하
- 06
검증 및 전체 수량 주문
고객사에서 실물 장착과 하중을 확인한 후 설계 확정 및 양산 주문 승인
- 07
양산 및 납품
ISO 9001 관리 체계에 따른 전체 주문 수량 생산, 수출 포장 및 해상 또는 항공 운송
- 08
설치 지원
납품된 모든 레일 키트에 대해 공장에서 설치 가이드 및 애프터서비스 제공
