MS-BBR-180 Schwerlast-Serverschiene für flüssigkeitsgekühlte Server
Art.-Nr. MS-BBR-180 · Teleskop-Rackschienen
Dreiteilige kugelgelagerte Teleskopschiene für 19-Zoll-Racks und 436–438 mm breite Servergehäuse.
MS-BBR-180 Schwerlast-Serverschiene für flüssigkeitsgekühlte Server
- Gehäusebreite
- 436–438 mm
- Gehäusehöhe
- 5U+
- Servermarken
- Huawei / Dell / HP / Intel
- Tragfähigkeit
- Bis zu 180 kg pro Paar
- Nennwert; kein formeller Prüfbericht
- Rackseitige Montage
- Verschraubt
- Kundenspezifische Anpassung
- Länge, Auszugslänge, Montagemaße und Oberflächenbehandlung werden projektspezifisch bestätigt
- Auszugsmechanismus
- Dreiteilig, zweireihige Kugellagerführung
- Rackkompatibilität
- 19-Zoll-Rack
Die MS-BBR-180 ist eine Schwerlast-Serverschiene für flüssigkeitsgekühlte Server und schwere Rechensysteme in 19-Zoll-Racks, ausgelegt für 436–438 mm breite Gehäuse. Sie verfügt über eine dreiteilige Teleskopkonstruktion mit zweireihiger Kugellagerführung und wird verschraubt montiert. Tragfähigkeit: bis zu 180 kg pro Paar, Nennwert.
Technische Daten
Produktübersicht
Diese MetrixSlide-Schiene ist für flüssigkeitsgekühlte Server und schwere Rechentechnik ausgelegt: dreiteiliger Teleskopaufbau, zweireihige Kugelführung und Schraubmontage, gefertigt aus kaltgewalztem Stahl. Der Wert von 180 kg pro Paar ist eine Nenntragfähigkeit. Ein formeller Prüfbericht für 180 kg liegt derzeit nicht vor; der Wert wird daher nicht als geprüfte oder zertifizierte Tragfähigkeit bei Vollauszug ausgewiesen: Lassen Sie Belastung, Auszug und Betriebsbedingungen für die gewählte Konfiguration bestätigen. Geben Sie Gehäusebreite, Gehäusetiefe und Bauhöhe in HE, das Gesamtgewicht der eingebauten Geräte, die Montagezeichnung und die für die Wartung benötigte Auszugslänge an. Eine Übereinstimmung bei Maßen und Last ergibt einen Kandidaten; die endgültige Konfiguration durchläuft vor der Fertigungsfreigabe die Zeichnungs- und Musterprüfung.
Produktdetails

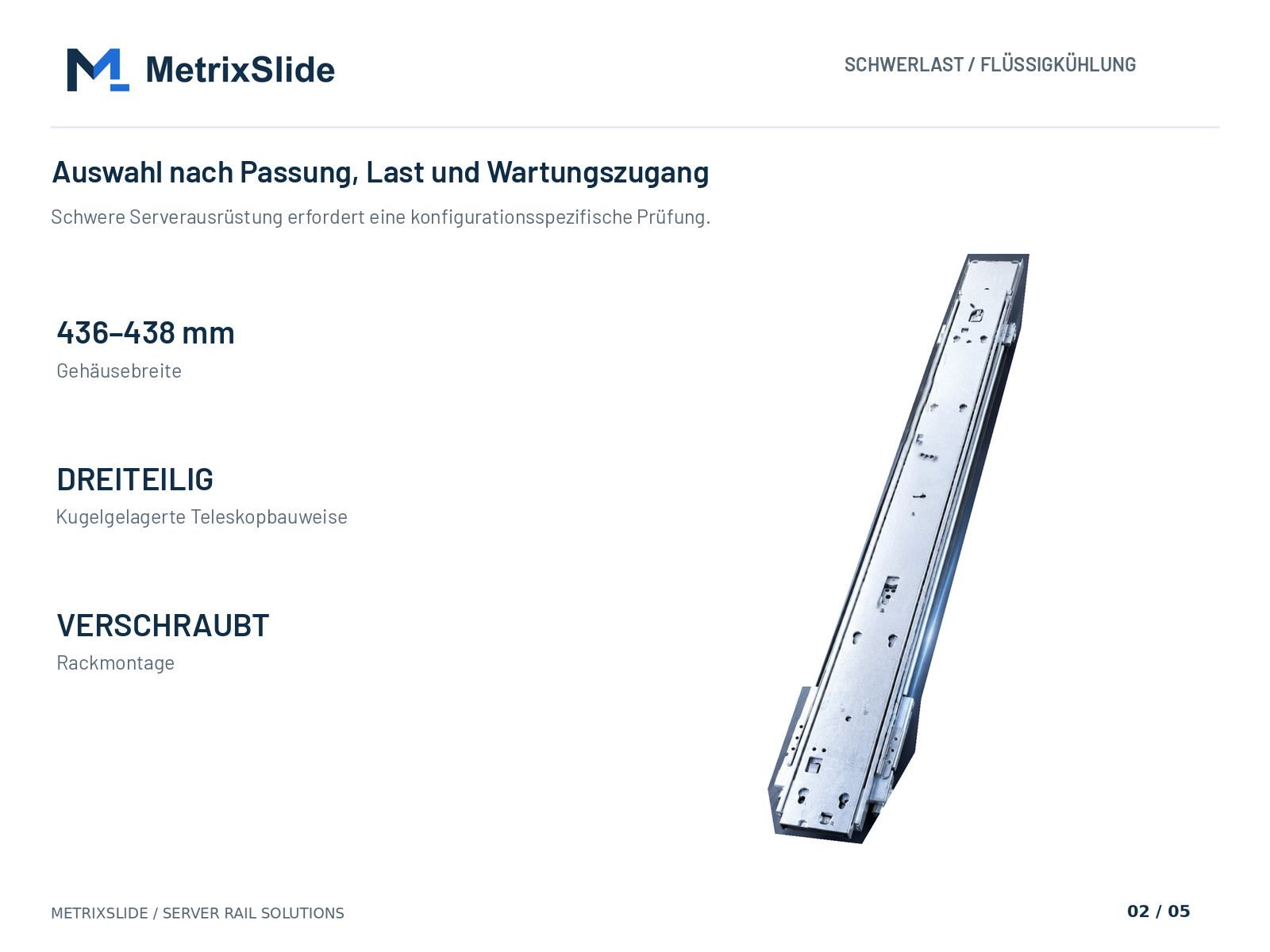

Auswahl nach Passung, Last und Wartungszugang
Geben Sie Gehäusebreite, Gehäusetiefe und Bauhöhe in HE, das Gesamtgewicht der eingebauten Geräte, die Montagezeichnung und die für die Wartung benötigte Auszugslänge an. MetrixSlide prüft Schienenlänge, rackseitige Verstellung und Montageschnittstellen für die vorgeschlagene Konfiguration. Der Holmabstand des Racks wird im Rahmen der technischen Prüfung verifiziert.
Eine Übereinstimmung bei Maßen und Last ergibt einen Kandidaten, keine validierte Installation.

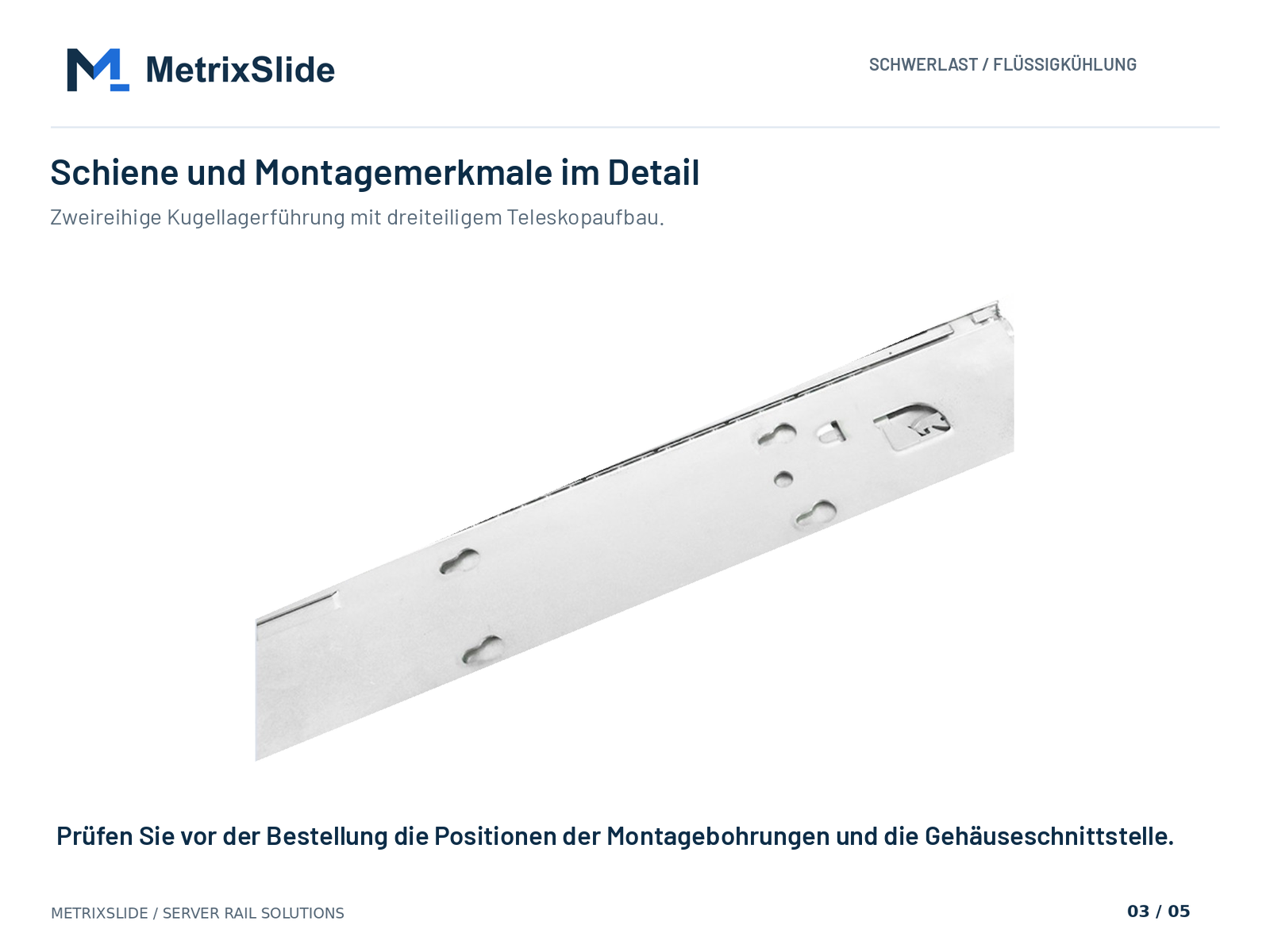

Schiene und Befestigungsmerkmale im Detail
Eine zweireihige Kugelführung in einem dreiteiligen Teleskopaufbau. Prüfen Sie vor der Bestellung die Positionen der Befestigungslöcher und die Gehäuseschnittstelle.

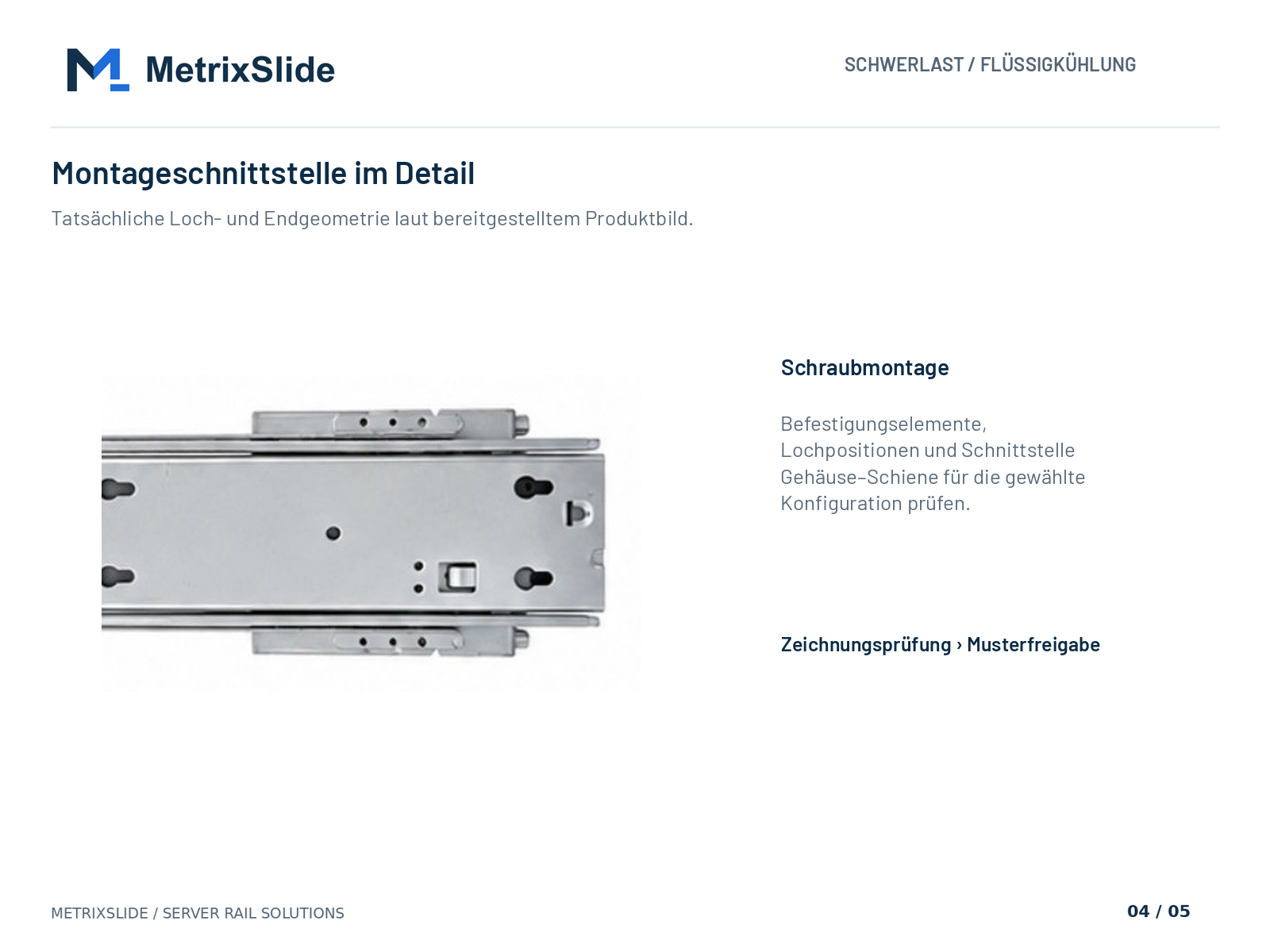

Schraubmontage
Lassen Sie die Befestigungselemente, die Lochpositionen und die Schnittstelle zwischen Gehäuse und Schiene für die gewählte Konfiguration bestätigen. Die Reihenfolge lautet: Zeichnungsprüfung, dann Mustervalidierung.
Grundlage der Tragfähigkeitsangabe
Der Wert von 180 kg pro Paar ist eine Nenntragfähigkeit. Ein formeller Prüfbericht für 180 kg und die zugehörigen Prüfbedingungen liegen derzeit nicht vor; der Wert wird daher nicht als geprüfte, zertifizierte oder verifizierte Tragfähigkeit bei Vollauszug ausgewiesen. Lassen Sie Belastung, Auszug und Betriebsbedingungen für die gewählte Konfiguration bestätigen.
Konfigurationsablauf
Anwendungsanforderungen → Prüfung der Schienenkonfiguration → Montagezeichnung → Musterprüfung → freigegebene Fertigungskonfiguration.
Schienenlänge, Auszugslänge, Profilabmessungen, Oberfläche und Montagedetails werden vor der Bestellung für die vorgeschlagene Konfiguration bestätigt.
Produktfoto
Studioaufnahme des tatsächlichen Schienenpaars, ohne Retusche am Produkt.
Hauptmerkmale
Bis zu 180 kg pro Paar, Nennwert
Der Wert ist eine Nenntragfähigkeit. Ein formeller Prüfbericht für 180 kg liegt noch nicht vor; Belastung und Betriebsbedingungen werden daher für Ihre Konfiguration bestätigt.
Dreiteilig, zweireihige Kugelführung
Eine dreiteilige Teleskopschiene, die auf einer zweireihigen Kugelführung läuft.
Schraubmontage
Diese Schiene wird verschraubt. Sie ist keine werkzeuglose Schiene.
Für Gehäuse mit 436–438 mm Breite
Der angegebene Bereich der Gehäusebreite beträgt 436–438 mm in 19-Zoll-Racks. Die Schnittstellen zu Rack und Gehäuse werden ebenfalls geprüft.
Kaltgewalzter Stahl
Die Schienenprofile bestehen aus kaltgewalztem Stahl.
Anhand Ihrer Zeichnung und an Mustern verifiziert
Schienenlänge, Auszugslänge, Profilabmessungen, Oberfläche und Montagedetails werden vor der Bestellung für die vorgeschlagene Konfiguration bestätigt.
Geeignet für
- GPU- & KI-Server
- Flüssigkeitsgekühlte Server
- Server mit hoher Packungsdichte
- Speichersysteme
- Rechenzentrums- & HPC-Racks
- OEM-Rackprojekte
Anwendungen
- KI-Server
- GPU-Server
- Flüssigkeitsgekühlte Server
- HPC-Rechensysteme
- Cloud-Rechenzentren
- Enterprise-Serverschränke
- Hoch verdichtete Rechensysteme
- OEM-Serverfertigung
- Rechenzentrums-Infrastrukturprojekte
Kundenspezifische & OEM-Optionen
- Schienenlänge und Auszugslänge, projektbezogen bestätigt
- Montagemaße und Schnittstelle
- Oberflächenausführung
- Kennzeichnung und Verpackung als Eigenmarke
- Konstruktive Änderungen werden als gesonderte technische Anforderung geprüft
FAQ
Was bedeutet die Angabe 180 kg?
Es handelt sich um die Nenntragfähigkeit pro Paar. Ein formeller Prüfbericht oder statische bzw. dynamische Prüfbedingungen wurden dafür nicht vorgelegt; der Wert wird daher nicht als geprüfte oder zertifizierte Tragfähigkeit ausgewiesen.
Ist diese Schiene werkzeuglos?
Nein. Dieses Produkt wird verschraubt.
Welche Gehäusebreite wird unterstützt?
Der angegebene Breitenbereich beträgt 436–438 mm. Die Schnittstellen zu Rack und Gehäuse müssen ebenfalls geprüft werden.
Für welche Bauhöhen in HE ist sie geeignet?
Die Schiene ist für Gehäuse ab einer Bauhöhe von 5 HE aufgeführt. Senden Sie uns die Gehäusehöhe und die Montagezeichnung, damit wir die Konfiguration prüfen können.
Ist die Auszugslänge festgelegt?
Ein Zahlenwert für die Auszugslänge ist hier nicht angegeben. Der erforderliche Wartungszugang und die vorgeschlagene Schienenzeichnung werden gemeinsam geprüft.
Ist sie für flüssigkeitsgekühlte Server geeignet?
Ja, sie ist für flüssigkeitsgekühlte Server und schwere Rechentechnik ausgelegt. Senden Sie uns das Gewicht des bestückten Gehäuses einschließlich Kühlmittel, die Lage von Verteiler und Schläuchen sowie die für die Wartung benötigte Auszugslänge.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.

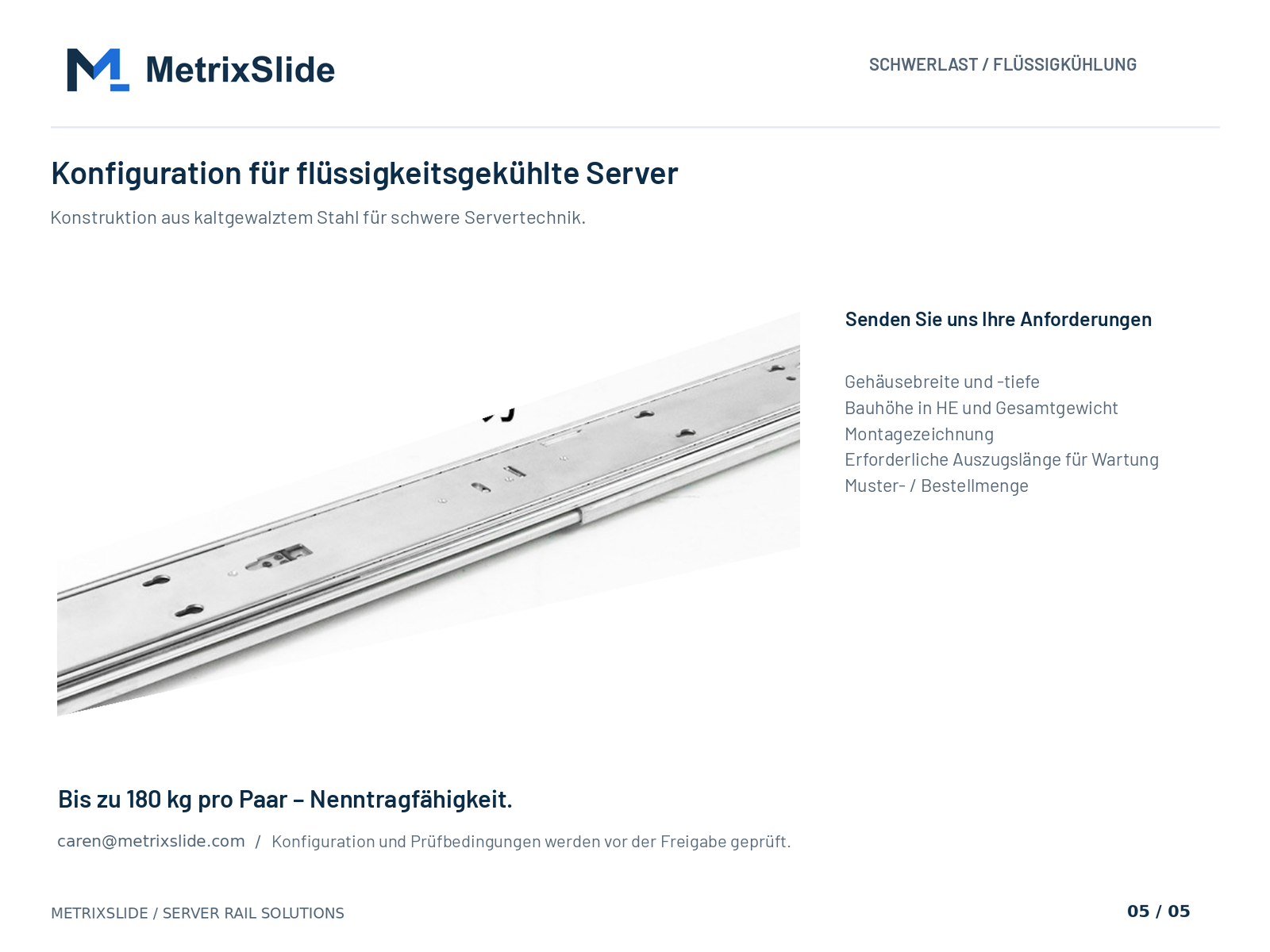

Besprechen Sie Ihre Schwerlast-Server-Konfiguration
Senden Sie uns Gehäusebreite, Gehäusetiefe und Bauhöhe in HE, das Gesamtgewicht des Geräts einschließlich Kühlmittel, die Montagezeichnung und die für die Wartung benötigte Auszugslänge. Sie erhalten innerhalb von 24 Stunden eine Schienenempfehlung.
Ihr OEM-/ODM-Hersteller für Serverschienen
MetrixSlide entwickelt und fertigt hoch belastbare Serverschienensysteme für KI-Infrastruktur, GPU-Server, flüssigkeitsgekühlte Plattformen und Unternehmensrechenzentren – von der Prototypenentwicklung bis zur Serienfertigung.
- 3.000.000+ Schienensätze pro Jahr gefertigt
- Eigene Fertigung für Stanzen, Rollformen & Werkzeugbau
- 40–180 kg technische Unterstützung zur Lastauslegung
- Qualitätsmanagementsystem nach ISO 9001
- OEM / ODM Private Label & kundenspezifische Entwicklung
- Weltweite Export- & Projektunterstützung
Vom Erstgespräch bis zu den montierten Serverschienen in acht Schritten
Der Ablauf ist bei einem Standard-Schienenkit und einer vollständig kundenspezifischen Serverschiene gleich: Sie übermitteln die Daten, wir liefern die Zeichnungen, Muster bestätigen die Passform, anschließend fertigen wir den Gesamtauftrag und unterstützen Sie bei der Montage.
- 01
Anforderungen besprechen
Anwendung, Servertyp, Mengen und Zeitplan. Ein Ingenieur nimmt am Erstgespräch teil.
- 02
Gehäuse- & Rackdaten senden
Gehäusezeichnung oder -modell, Breite und Tiefe, Befestigungsmerkmale, Holmabstand und Last.
- 03
Wir liefern ein 2D-/3D-Modell
Innerhalb von 24 Stunden erhalten Sie einen Vorschlag für die passende Serverschiene, anschließend 2D-Zeichnungen oder ein 3D-Modell zur Prüfung.
- 04
Sie bestellen Muster
In der Regel 10–100 Paare – ausreichend, um Passform und Funktion an realen Gehäusen und Racks zu prüfen.
- 05
Wir fertigen die Werkzeuge und produzieren Muster
Kundenspezifische Stanzwerkzeuge werden im eigenen Werk gefertigt. Anschließend werden die Muster produziert, geprüft und an Sie versandt.
- 06
Sie validieren und erteilen den Gesamtauftrag
Nach der physischen Pass- und Belastungsprüfung bei Ihnen wird die Konstruktion festgeschrieben und der Produktionsauftrag bestätigt.
- 07
Serienfertigung und Lieferung
Fertigung der Gesamtmenge unter Qualitätslenkung nach ISO 9001, Exportverpackung und Versand per See- oder Luftfracht.
- 08
Montage mit unserer Unterstützung
Montageberatung und Kundendienst direkt vom Werk für jedes gelieferte Schienenkit.
