MS-FMR-60 Zweiteiliges Server-Gleitschienenkit (ohne Kugellager)
Art.-Nr. MS-FMR-60 · Universal-Serverschienen
Verschraubte Gleitschienen (ohne Kugellager) für 19-Zoll-Racks und 436–440 mm breite Servergehäuse mit 1 HE bis 4 HE.
MS-FMR-60 Zweiteiliges Server-Gleitschienenkit (ohne Kugellager)
- Gehäusebreite
- 436–440 mm
- Gehäusehöhe
- 1U / 2U / 3U / 4U
- Tragfähigkeit
- 60 kg pro Paar
- Spezifiziert; kein Prüfbericht ausgestellt
- Rackseitige Montage
- Verschraubt
- Kundenspezifische Anpassung
- Schienenlänge und Positionen der Befestigungslöcher
- Auszugsmechanismus
- Zweiteilige Gleitschiene (ohne Kugellager)
- Rackkompatibilität
- 19-Zoll-Rack
Das MS-FMR-60 ist ein zweiteiliges Serverschienenkit mit Gleitschienen (ohne Kugellager) für 19-Zoll-Racks und 436–440 mm breite Servergehäuse mit 1 HE bis 4 HE. Die Tragfähigkeit beträgt 60 kg pro Paar. Die Schienen bestehen aus kaltgewalztem SPCC-Stahl und werden verschraubt. Schienenlänge und Positionen der Montagelöcher werden kundenspezifisch an die Gehäusezeichnung angepasst.
Technische Daten
Produktübersicht
Das MetrixSlide MS-FMR-60 verfügt über einen zweiteiligen Gleitmechanismus ohne Kugellager und besteht aus kaltgewalztem SPCC-Stahl. Es wird in 19-Zoll-Racks verschraubt, eignet sich für 436–440 mm breite Servergehäuse mit 1 HE bis 4 HE und trägt 60 kg pro Paar. Schienenlänge und Positionen der Montagelöcher können kundenspezifisch an die Gehäusezeichnung angepasst werden. Bei der endgültigen Auswahl sind die Gehäuseabmessungen, die Montageschnittstellen und das Gesamtgewicht der Ausrüstung zu berücksichtigen. Gehäusebreite und Bauhöhe in HE allein gewährleisten keine vollständige Kompatibilität.
Produktdetails
Konfiguration auswählen
Senden Sie uns Gehäusetiefe, Gehäusebreite, Bauhöhe in HE, das Gesamtgewicht der eingebauten Geräte, die Montagezeichnung oder Fotos der Schnittstelle sowie die Muster- bzw. Bestellmenge. MetrixSlide prüft die Grundkonfiguration der Schiene und die Anordnung der Montagewinkel und bestätigt anschließend die vorgeschlagene Länge und das Lochbild für Ihre Anwendung. Breite und Bauhöhe in HE allein begründen noch keine vollständige Kompatibilität.

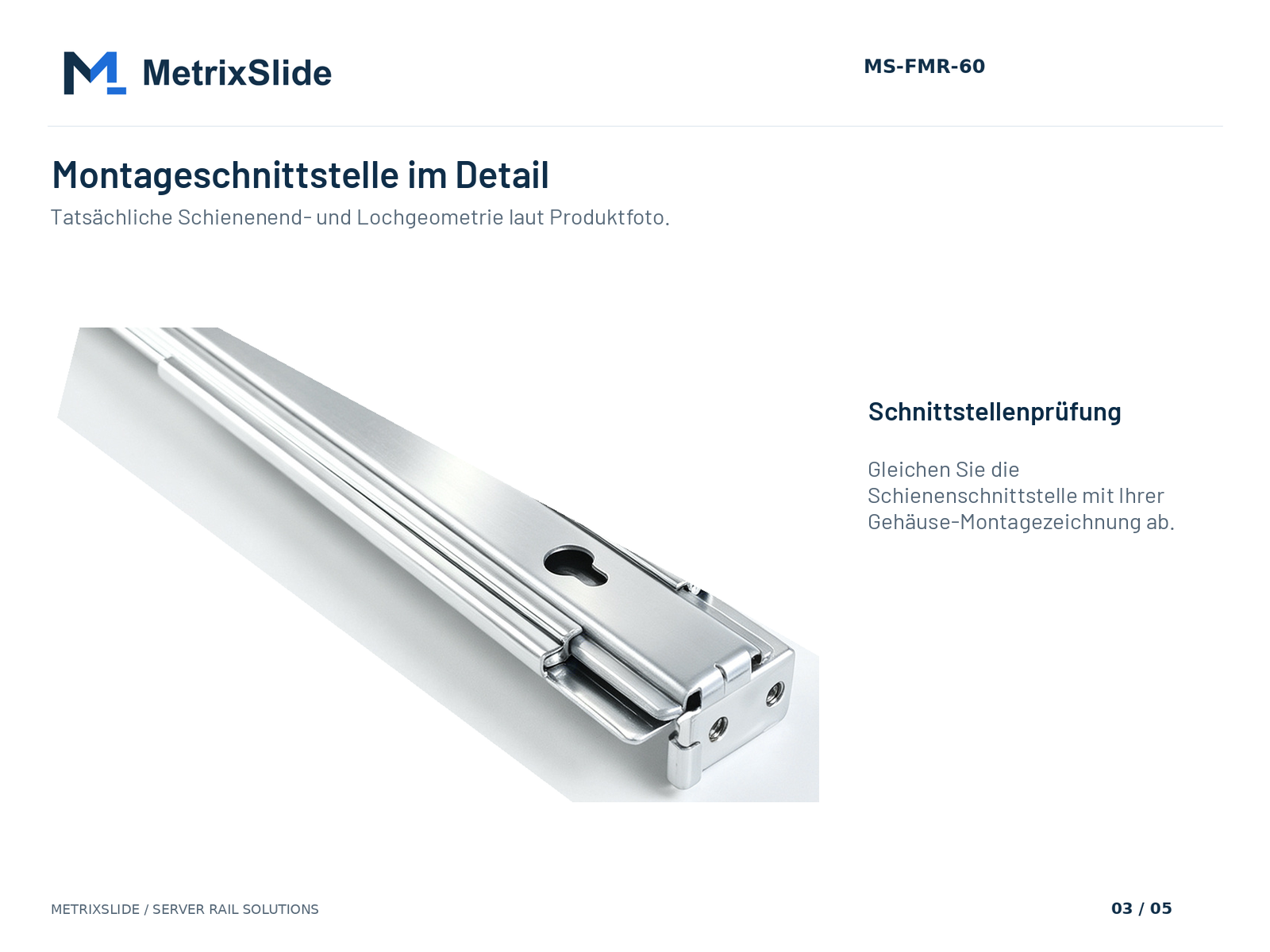

Verschraubte Schnittstelle
Das MS-FMR-60 wird verschraubt. Die Befestigungselemente sowie die Arbeitsschritte auf der Rack- und der Gehäuseseite werden anhand der Zeichnung bestätigt.

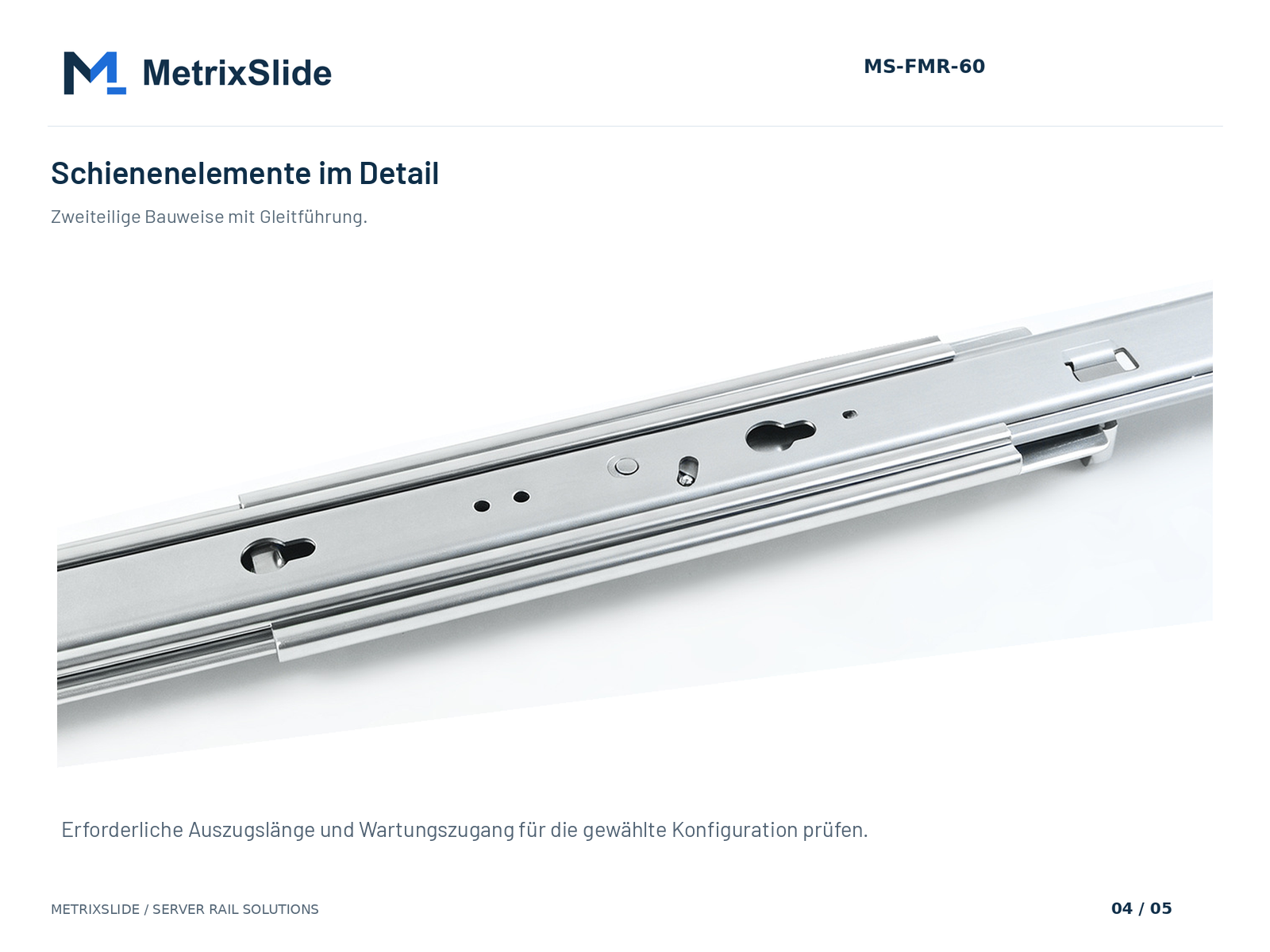

Zweiteilige Gleitschiene (ohne Kugellager) aus SPCC-Stahl
Die Schienenprofile bestehen aus kaltgewalztem Stahl SPCC und laufen auf einer zweiteiligen Gleitführung, ohne Kugellager.
Ablauf der kundenspezifischen Anpassung
Gehäuseanforderungen → Auswahl der Grundschiene → Zeichnung mit Länge und Lochpositionen → Musterprüfung → Validierung von Montage und Funktion → freigegebene Fertigungskonfiguration.
Änderungen am Schienenaufbau oder am System der Montageschnittstellen erfordern eine gesonderte technische Prüfung.

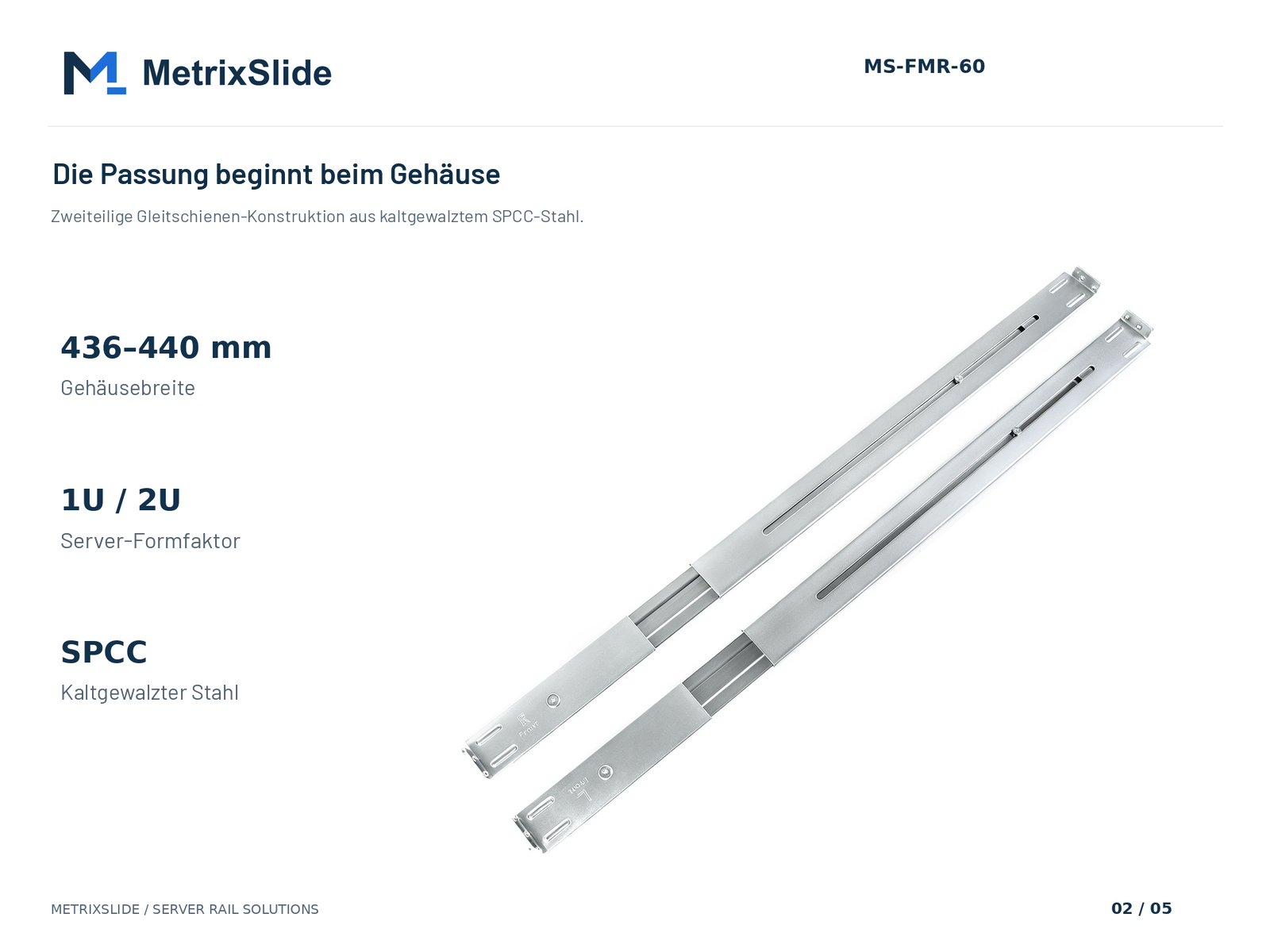

Produktfoto
Studioaufnahme des tatsächlichen Schienenpaars, ohne Retusche am Produkt.
Hauptmerkmale
60 kg pro Paar
Die angegebene Tragfähigkeit beträgt 60 kg pro Paar. Nennen Sie uns das Gesamtgewicht der eingebauten Geräte, damit wir die vorgeschlagene Konfiguration bestätigen können.
Für 436–440 mm breite Gehäuse mit 1 HE bis 4 HE
Der Auswahlbereich umfasst Gehäusebreiten von 436–440 mm. Die Befestigungsmerkmale und die gesamte Anwendung werden ebenfalls geprüft.
Zweiteilige Gleitschiene (ohne Kugellager)
Eine zweiteilige Gleitführung, keine kugelgelagerte Teleskopschiene.
Schraubmontage
Verschraubt in 19-Zoll-Racks. Die Kompatibilität mit den Racklöchern und die Befestigungselemente werden vor der Bestellung geprüft.
Kaltgewalzter Stahl SPCC
Die Schienenprofile bestehen aus kaltgewalztem Stahl SPCC.

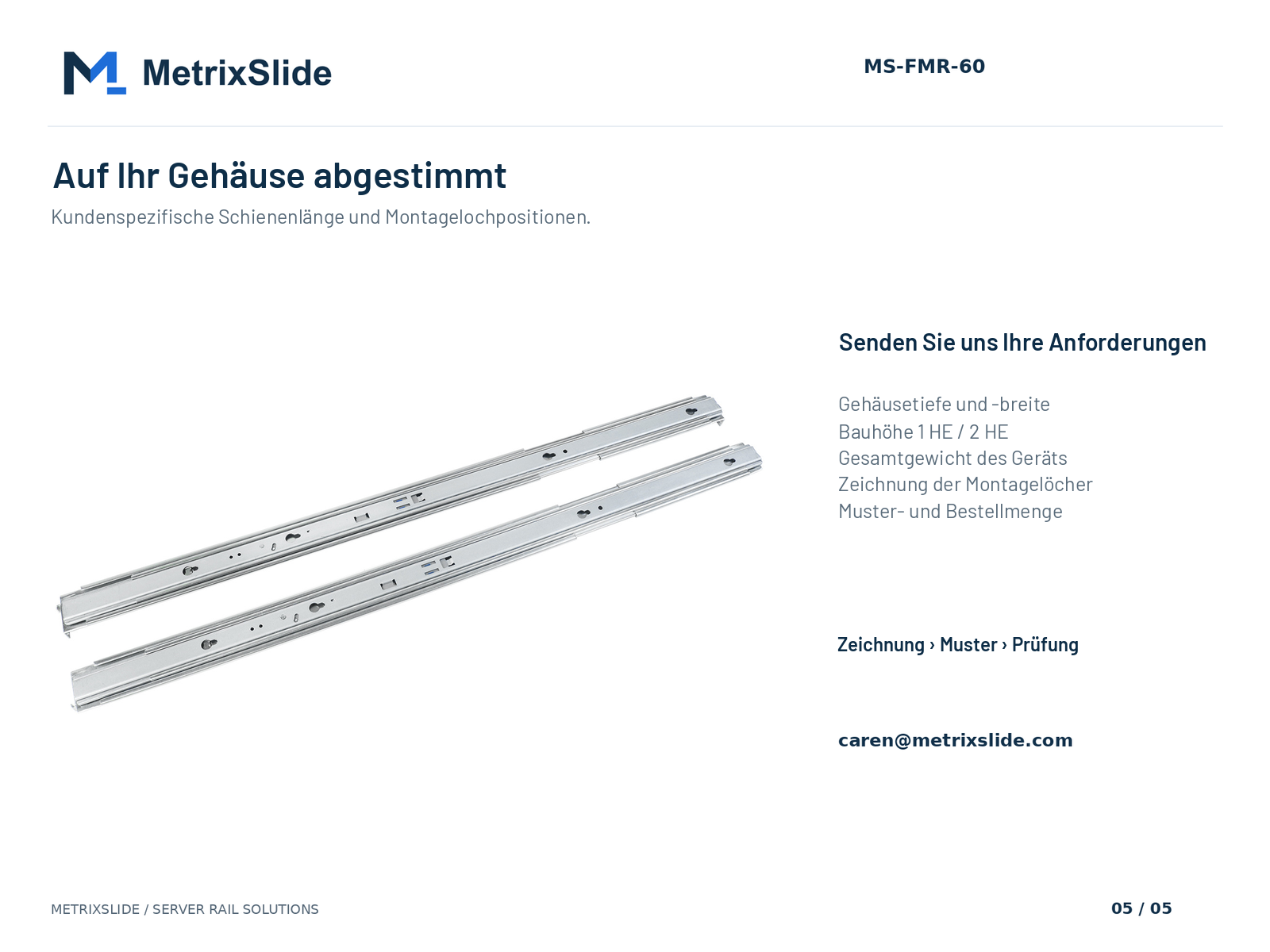

Kundenspezifische Länge und Lochpositionen
Senden Sie uns die Gehäusetiefe und die Montagezeichnung, damit die Konfiguration geprüft werden kann.
Geeignet für
- Netzwerk-Switches & Router
- Telekommunikationsgeräte
- Industrielle Steuerungssysteme
- Leichte Server mit 1 HE bis 4 HE
- Fest montierte Rechenzentrumsgeräte
- OEM-Rackprojekte
Anwendungen
- Netzwerk-Switches
- Router & Firewalls
- Telekommunikationsgeräte
- Industrielle Steuerungssysteme
- Leichte Server
- Rechenzentren
Kundenspezifische & OEM-Optionen
- Schienenlänge
- Positionen der Befestigungslöcher
- Position der Montagewinkel, passend zu Ihrem Rack
- Kennzeichnung und Verpackung als Eigenmarke
- Konstruktive Änderungen werden als gesonderte technische Anforderung geprüft
Packungsinhalt
- 1 Paar MS-FMR-60-Serverschienen
- Montagezubehör wie für das Projekt vereinbart
FAQ
Welche Gehäusegrößen werden unterstützt?
Der angegebene Auswahlbereich umfasst Gehäusebreiten von 436–440 mm für Server mit 1 HE bis 4 HE. Die Befestigungsmerkmale und die Gesamtanwendung müssen ebenfalls geprüft werden.
Ist dies eine kugelgelagerte Teleskopschiene?
Nein. Dieses Modell arbeitet mit einer zweiteiligen Gleitführung (ohne Kugellager).
Können Länge und Lochpositionen angepasst werden?
Ja. Senden Sie uns die erforderliche Gehäusetiefe und die Montagezeichnung, damit die Konfiguration geprüft werden kann.
Wie wird die Schiene montiert, und wie hoch ist ihre Tragfähigkeit?
Dieses Modell wird verschraubt und hat eine angegebene Tragfähigkeit von 60 kg pro Paar. Die Kompatibilität mit den Racklöchern, die Befestigungselemente und die anwendungsspezifischen Betriebsbedingungen werden vor der Bestellung geprüft.
Wie hoch ist die Mindestbestellmenge (MOQ), und wie lange ist die Lieferzeit für Muster?
Muster- und Bestellmenge werden projektbezogen vereinbart. Bei einer kundenspezifischen Ausführung sind Musterpaare in der Regel 15 bis 20 Tage nach Zeichnungsfreigabe fertig. Muster werden mit dem Projekt angeboten.
Konfiguration auswählen
Senden Sie uns Gehäusetiefe, Gehäusebreite und Bauhöhe in HE, das Gesamtgewicht des Geräts einschließlich Gehäuse sowie eine Montagezeichnung, eine CAD-Datei oder aussagekräftige Fotos. Sie erhalten innerhalb von 24 Stunden eine Schienenempfehlung.
